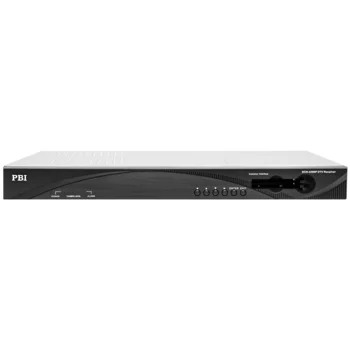

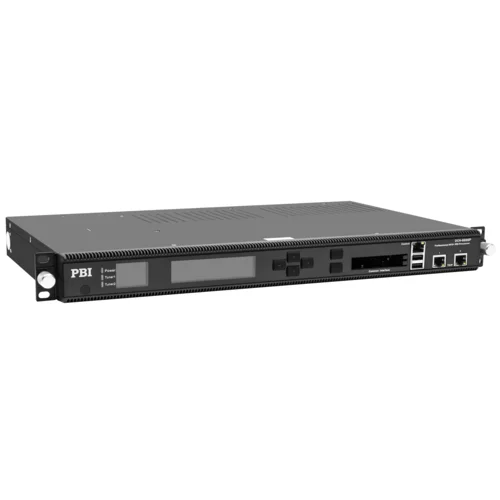

Приёмник DCH-6000P производства компании PBI (Китай) - это профессиональный интегрированный приёмник-декодер (IRD), позволяющий принять сигналы двух транспондеров DVB-S/S2/S2X и декодировать один из принятых сервисов (каналов) в аналоговый и цифровой форматы. Принятый сигнал можно дескремблировать с помощью CAM-модулей, установленных в два CI слота на передней панели. Декодер может обрабатывать цифровое видео в форматах HEVC / H.265, MPEG-4 AVC / H.264 и MPEG-2 в разрешениях SD, HD и 4K. Также данная модель позволяет вывести принятый транспортный поток на выходы ASI или GbE.
Данная модель обеспечивает приём и декодирование программ в кодеке H.265 с разрешением изображения 4K. Обратите также внимание на более бюджетную модель DCH-5500P, также поддерживающую кодек H.265, но без декодирования изображения 4К.
Особенности:
- 2 ВЧ входа, приём двух транспондеров DVB-S/S2/S2X;
- Декодирование одного сервиса (канала) из принятого транспортного потока;
- Поддерживаемые видеокодеки: MPEG-2, MPEG-4 AVC/H.264, HEVC/H.265;
- Поддерживаемые аудиокодеки: MPEG-1 Layer 1, MPEG-1 Layer 2, AC3, AAC-LC, HE-AAC v1/v2;

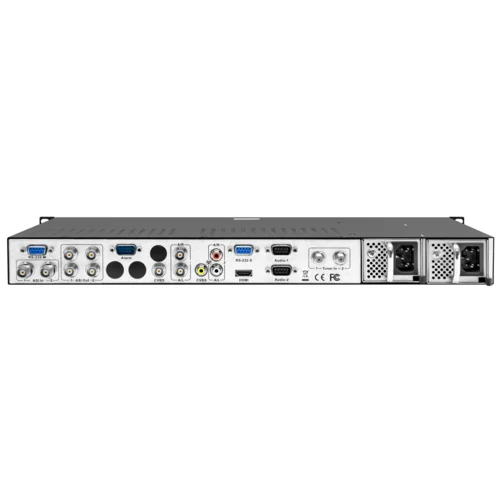

- Выходы видео: SD-SDI, HD-SDI, 4 x 3G-SDI / 1 x 12G-SDI, HDMI, CVBS (разъёмы BNC и RCA);

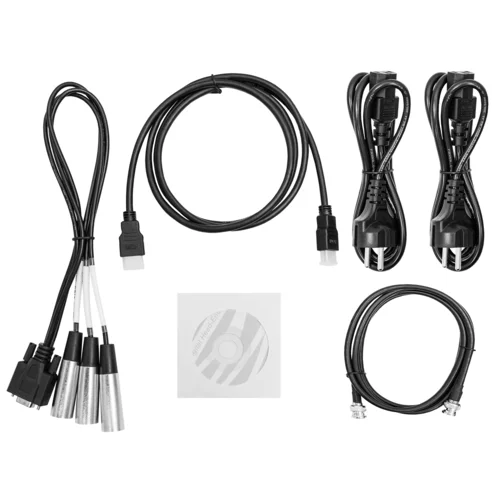

- Вывод аудио в аналоговом и цифровом форматах через разъём DB-9 (переходник в комплекте);
- 2 CI слота, декодирование BISS-1 и BISS-E;
- Встроенный ремультиплексор с функциями редактирования таблиц EIT, NIT и SDT, присвоения LCN;
- Резервирование между тюнером, входом ASI и IP потоком;
- 2 группы по 2 выхода ASI для вывода принятого транспортного потока;
- 2 порта GbE, приём и вывод принятого транспортного потока в виде SPTS/MPTS потока UDP/RTP unicast/multicast и SRT;
- Два блока питания 220 В с горячим резервированием.
Технические характеристики:
Вход DVB-S/S2/S2X | |
Тип коннектора | 2 x F female, 75 Ом |
Частотный диапазон | 950 ... 2150 МГц |
Принимаемый уровень | -25 ... -65 дБм |
Символьная скорость | 1 ... 60 Мсимв/с |
Коэффициент сглаживания (roll-off) |
DVB-S: 0.35 DVB-S2: 0.35, 0.25, 0.2 |
FEC |
DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 |
Напряжение питания LNB | 0, 13 В, 18 В |
Тоновый генератор LNB | 0/22 кГц |
Поддержка DiSEqC | DiSEqC 1.0 |
ISI ID | 1 - 255 |
Вход ASI | |
Тип коннектора | 2 х BNC female, 75 Ом |
Стандарт | DVB-ASI, EN50083-9 |
Битрейт входного сигнала | ≤ 200 Мбит/с |
Обработка TS | |
Управление TS на входе | Ремультиплексирование потоков из различных входов (ASI, Tuner, TSoIP) |
Управление каналами и PIDами | Фильтрация, переназначение |
Обработка PSI/SI-таблиц | Регенерация PSI/SI-таблиц, редактирование таблиц NIT и SDT, редактирование LCN |
Common interface | 2 DVB-CI слота, мультипрограммное дескрмблирование, поддержка EN 50221 |
BISS режимы | BISS-1 и BISS-E |
Выход TSoIP | |
Тип разъёма | 2 х RJ-45 (независимые), 10/100/1000 Base-T |
Полезный битрейт |
800 Мбит/с для 16 SPTS/MPTS выходных потоков; 200 Мбит/с для 4 SPTS/MPTS входных/выходных потоков |
Поддерживаемые протоколы | SRT / UDP / RTP, Multicast / Unicast, IGMPv3, ARP |
ASI выход | |
Тип разъёма | 2 независимые пары, 4 х BNC female, 75 Ом |
Стандарт | DVB-ASI, EN50083-9 |
Битрейт выходного сигнала | ≤ 200 Мбит/с |
HDMI выход | |
Формат HDMI | 1 х HDMI 2.0 |
Разрешение видео и частота кадров | 1080I@60, 1080I@59.94, 1080I@50, 720P@60, 720P@59.94, 720P@50, 576I@50, 480I@59.97 |
Вложенное аудио | Пропуск одной стереопары |
HD/SD-SDI выход | |
Тип коннектора |
4 х BNC female, 75 Ом Порт 1 - 12G/6G/3G SDI Порт 2 - 6G/3G SDI Порты 3 и 4 - 3G SDI |
Стандарт | SMPTE 2080M, SMPTE 2081M, SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 425M |
Разрешение видео | 2160p60, 2160p50, 1080p60, 1080p59.94, 1080p30, 1080p29.97, 1080p25, 1080i30, 1080i29.97, 1080i25, 720p60, 720p59.94, 720p50 |
Вложенное аудио | 8 аудио PID |
Уровень видеосигнала | 800 мВ |
Обработка цифрового видео | |
Поддерживаемые видеокодеки |
MPEG-2(MP@ML для SD видео, MP@HL для HD видео) MPEG-4/H.264 AVC Part 10 (MP@L3 для SD видео, HP@L4.1 для HD видео) |
Обработка цифрового звука | |
Поддерживаемые аудиокодеки | MPEG L1/L2, DRA, AAC-LC, HE AAC v1/v2 |
Аналоговый видео выход | |
CVBS разъем | 1 х BNC female 75 Ом (основной) |
Стандарт цветности | NTSC, PAL, SECAM |
Разрешение видео | 576i@25, 480i@29.97 |
Номинальный уровень сигнала | 1.0 В, размах ±5% |
Отношение сигнал/шум | > 55 дБ |
Аналоговый аудио выход | |
Тип разъёма | 2 х DB9 male (переходник в комплекте) |
Импеданс |
600 Ом (балансный) |
Режим выхода | Left, Right, Dual Mono, Stereo |
Цифровой аудиовыход | |
Тип разъёма | 2 х DB9 male (переходник в комплекте) |
Импеданс | 110 Ом (с использованием переходника) |
Режим выхода | AES/EBU |
Обработка вспомогательных данных | |
Субтитры | DVB, EBU |
VBI | Teletext, WSS |
Closed Caption | EIA 608, EIA 708, EIA 608-to-708 |
Резервирование | |
Резервирование портов | Переключение между тюнером, входом ASI и входом TSoIP |
Условие переключения | Потеря синхронизации TS |
Управление и мониторинг | |
Тип разъёма | 1 x RJ-45 10/100 Base-T |
Удаленное управление | SNMP v2, HTTP (веб-интерфейс), ПО HDMS |

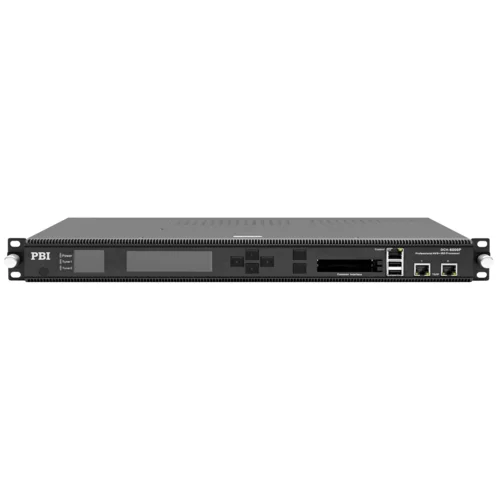

Локальное управление | LCD дисплей и 6 кнопок управления на передней панели |
Разъем наушников | Контроль первой либо второй аудиодорожки |
Последовательный порт | 1 x RS-232 9pin D-sub, только для отладки |
Обновление ПО | Telnet/FTP, WEB/HTTP или USB |
Физические параметры | |
Размеры | 445 х 320 х 45 мм |
Вес | 5,0 кг |
Напряжение питания | AC 90 ... 250 В, 50/60 Гц |
Потребляемая мощность | 25 Вт (без учёта подачи напряжения на LNB) |
Допустимая температура при эксплуатации | 0 ... 45оС |
Допустимая температура при хранении | -10 ... 60оС |
Допустимая влажность при эксплуатации | 10 ... 90% |
