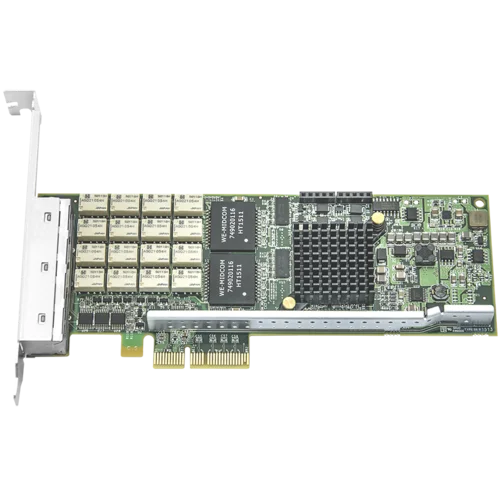

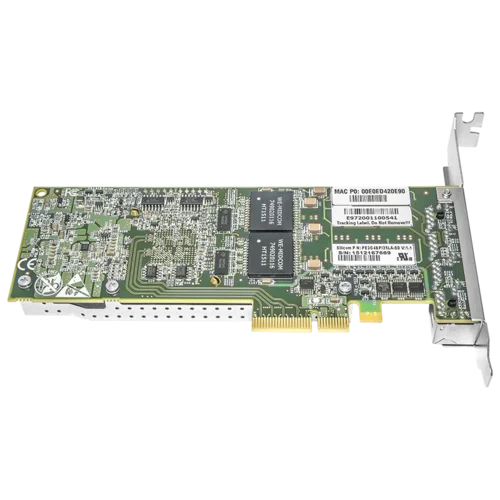

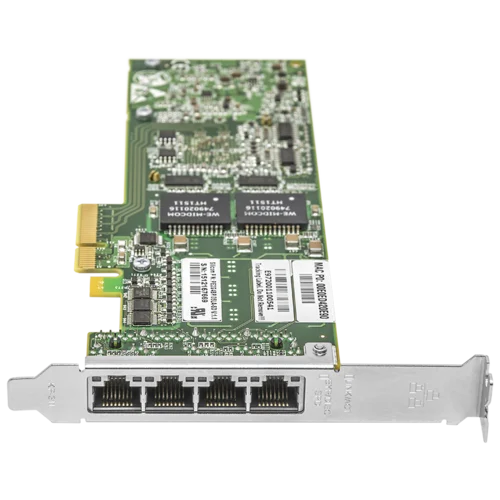

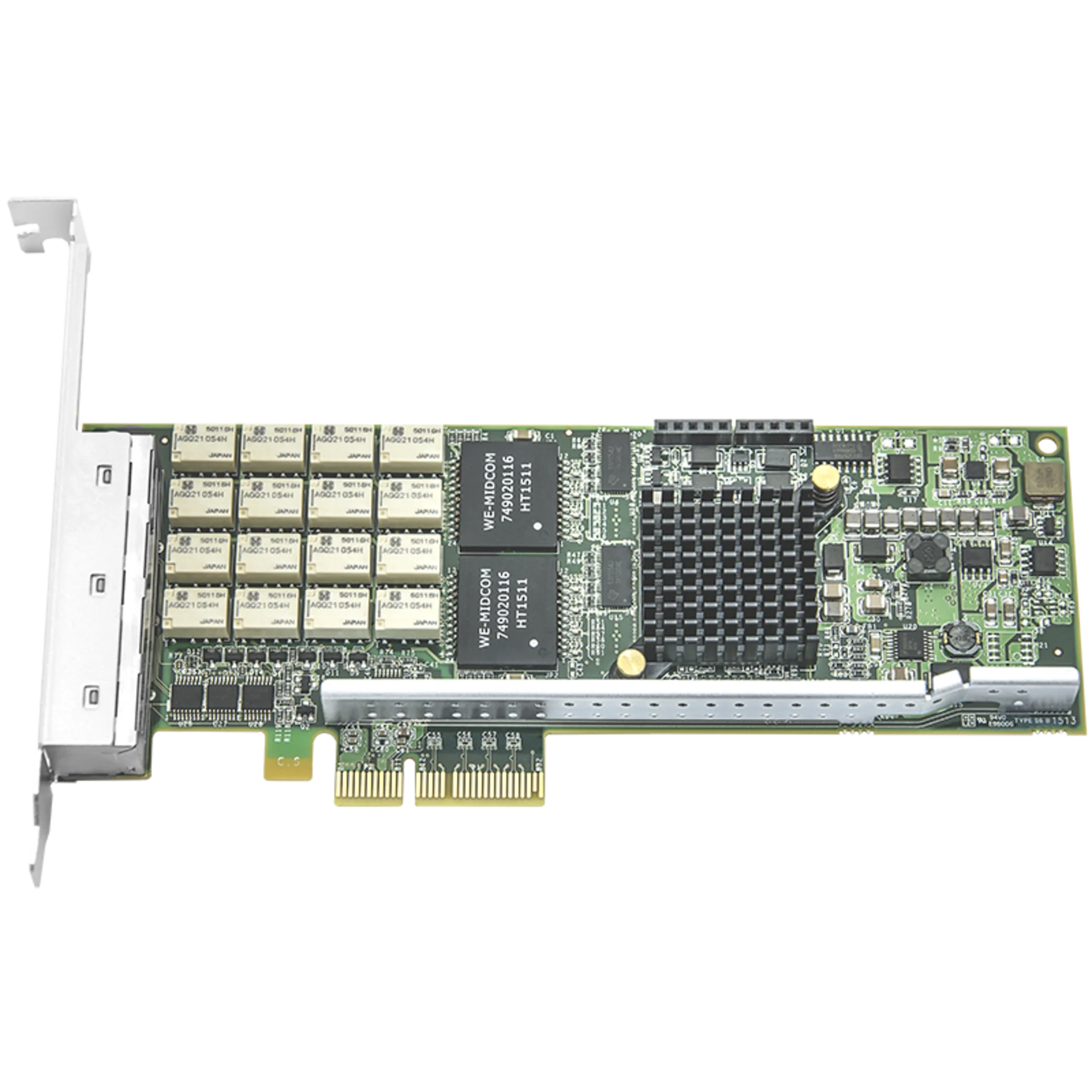

Сетевой адаптер PE2G4BPi35LA-SD может работать в трех режимах: Normal, Disconnect и Bypass.
В режиме Normal все порты представляют из себя независимые интерфейсы.
В режиме Bypass, все пакеты получаемые от одного порта передаются в соседний. В этом режиме соединения Ethernet-портов отключены от системы и коммутируются между портами для создания loop-back кросс-соединений между Ethernet портами. Таким образом в режиме Bypass все пакеты полученные нак один порт передаются на соседний и наоборот. Эта возможность позволяет обходить систему, давшую сбой, увеличивая отказоустойчивость сети.
В режиме Disconnect адаптер имитрирует отключения кабеля. В режиме Disconnect коммутатор/маршрутизатор не определяет линк от Ethernet Adapter'а. Серверные адаптеры Silicom с функцией Bypass содержат контроллер WDT (Watch Dog Timer). Драйвер карты или программное приложение могут отправлять комманды в контоллер WDT. Драйвера на карту, контроллер WDT и схема Bypass позволяют контролировать и управлять режимом работы адаптера.
Сетевые карты Silicom PE2G4BPi35LA-SD идеально подходят для создания сегментированных сетей, обеспечения бесперебойной работы критически важных сетевых приложений, используются в высокопроизводительных серверных средах.
Silicom’s Dual Port Copper Gigabit Ethernet Bypass Server adapter построен на контроллере Intel i350AM4. Контроллер Intel i350 поддерживает PCI-SIG Single-Root I/O виртуализацию и соотвтетствует спецификации SR-IOV.
Основные характеристики:
- PCI Express X4 lanes
- Поддержка PCI Express Base Specification 2.1 (5GT/s)
- Низкий профиль (167.64mm X 68.91mm)
Особенности производительности:
- Поддержка Flow Control
- Поддержка 802.1q VLAN
- Приоритезация на основании 802.1p
- Поддержка Jumbo Frame (9.5KB)
- Глубокий пакетный буфер
- Аппаратная разгрузка TCP сегментации
- Аппаратная разгрузка проверки контрольных сумм IPV6 IP/ TCP и IP/UDP
- Аппаратная разгрузка проверки контрольных сумм фрагментированных UDP для сборки пакетов
- Прерывания, инициируемые сообщениями (MSI, MSI-X)
- 8 очередей приема и 8 очередей передачи на порт
- Поддержка до 8 VMDq на порт
- Поддержка Direct Cache Access (DCA)
- Поддержка LAG и Load Balancing
Поддержка операционных систем (стандартные Intel-драйвера):
- Linux
Производитель: Silicom
Функциональное описание
Сетевой адаптер PE2G4BPi35LA-SD может работать в трех режмах: Normal, Disconnect и Bypass. В режиме Normal все порты представляют из себя независимые интерфейсы.
Рисунок 1: Функциольная диаграмма режима Normal
В режиме Bypass, все пакеты получаемые от одного порта передаются в соседний. В этом режиме соединения Ethernet-портов отключены от системы и коммутируются между портами для создания loop-back кросс-соединений между Ethernet портами. В этом режиме сетевые порты становятся замкнутыми друг на друга и не соединены с интерфейсами подключения к шине PCI-Express. (см. рисунок 2).
Рисунок 2: Функциональная диаграмма режима Bypass
В режиме Disconnect, сетевые порты отключены от интерфейсов подключения к шине PCI-E. (см. рисунок 3)
Рисунок 3: Функциональная диаграмма режима Disconnect
Сетевой адаптер PE2G4BPi35LA-SD поддерживает программное переключение режимов работы: Normal, Disconnect и Bypass.
Bypass-адаперы Silicom поддерживают режимы работы: Disable Bypass, Disable Disconnect; таким образом если адаптеры получают команды Disable Bypass / Disable Disconnect, сетевай карта не переходит в режимы Bypass/Disconnect, команды так же действуют в случае отключения питания. Эта функция позволяет эмулировать работу стандартной NIC карты.
Сетевой адаптер поддерживает режим Disable, задавая режим работы по умолчанию при включении и выключении электропитания. Эти настройки сохраняются и при выключении элтекропитания.
| Общие | |
|---|---|
| Количество портов | 4 |
| Чипсет | i350 |
| Поддержка Bypass | Да |
| Поддерживаемый тип интерфейсов сетевой карты | Интерфейсы 10/100/1000 Base-T |
| Форм-фактор | PCIe |
