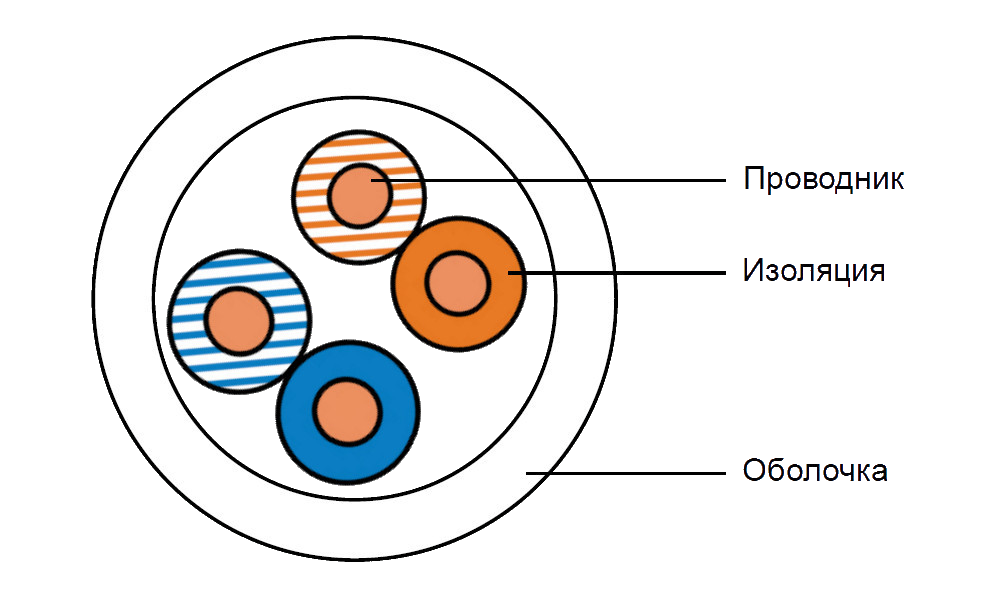

Витая пара (Twisted Pair) — кабель связи, в основном применяемый для организации структурированных кабельных систем (компьютерных сетей, телефонных сетей). Кабель выполнен в виде свитых попарно изолированных проводников. Номенклатура витой пары очень обширна – от одной витой пары до нескольких десятков. В многопарном кабеле, кроме свивки двух проводников между собой, скручиваются сами пары. Такая конструкция витой пары сделана не случайно, это позволяет снизить негативное влияние электромагнитных помех на сигнал, передаваемый по кабелю.

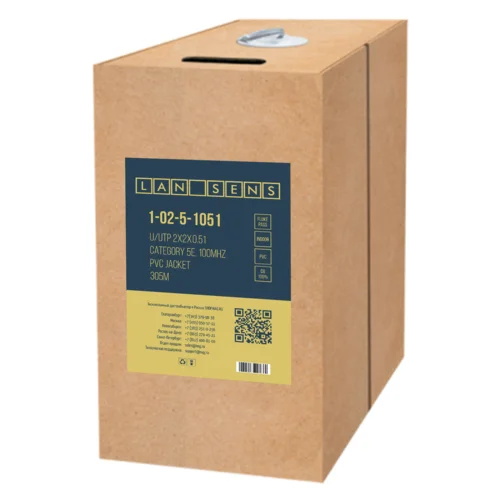

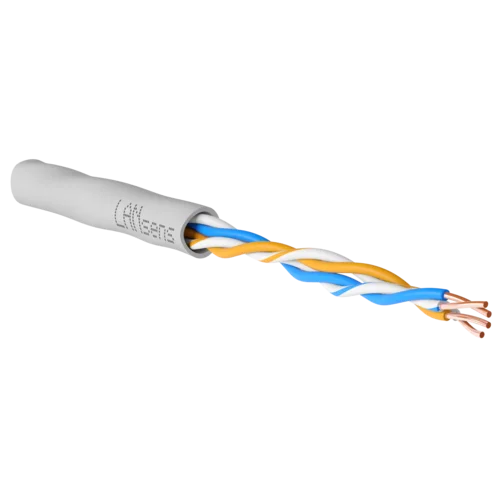

LANsens 1-02-5-1051 - двухпарный неэкранированный (U/UTP) медный кабель типа "витая пара" с цельно-медным проводником (solid) cat.5e и диаметром токопроводящей жилы 0,51 мм.
Кабель предназначен для использование в структурированной кабельной системе 5 и 5е категории. Кабели категории 5е наиболее часто используются для таких стандартов Ethernet, как 10Base-TX и 100Base-T.
Электрические характеристики
| Максимальный ток (при 20°С) | 1,5 А |
| Ном. рабочее напряжение | 48 В |
| Электрическая прочность диэлектрика | 1000 В/1 мин |
| Сопротивление изоляции | ≥ 500 МОм |
| Контактное сопротивление | ≤20 мОм |
Условия эксплуатации
| Рабочее напряжение | 72 В |
| Температура монтажа | от -10°С до +60 °С |
| Температура эксплуатации | от -20°С до +60 °С |
| Радиус изгиба при прокладке Ø | не менее 7,5 |
| Радиус изгиба при эксплуатации | не менее 5 |
| Допустимое растягивающее усилие | 85 H |
| Общие параметры | |
|---|---|
| Категория витой пары | 5e |
| Полоса пропускания, МГц | 100 |
| Конструкция | U/UTP |
| Тип экрана | Отсутствует |
| Материал проводников | Медь (Сu) |
| Тип проводников | Одножильный |
| Диаметр проводников, мм | 0,51 |
| Материал изоляции проводников | Полиэтилен высокой плотности (HDPE) |
| Материал оболочки | PVC |
| Применение | Для внутренней прокладки |
| Цвет оболочки | Серый |
| Упаковка | Картонная коробка |
| Метраж в упаковке | 305 |
| Электрические характеристики | |
| Максимальный ток, А | 1,5 |
| Номинальное рабочее напряжение, В | 48 |
| Электрическая прочность диэлектрика | 1000В / 1мин |
| Сопротивление изоляции, мОм | ≥ 500 |
| Контактное сопротивление, мОм | ≤20 |
| Условия эксплуатации | |
| Радиус изгиба при прокладке, D | Не менее 7,5 |
| Радиус изгиба при эксплуатации, D | Не менее 5 |
| Растягивающее усилие, H | Не более 80 |
| Температура хранения, °C | от -20 до 60 |
| Температура монтажа, °C | от 0 до 50 |
| Температура эксплуатации, °C | от -20 до 60 |
| Характеристики | |
| Количество пар | 2 |
