Назначение
Колодец кабельный полимерный ККТМ-1 предназначен для размещения линейного коммуникационного оборудования, технологических выносов кабелей при строительстве кабельной канализации связи, электроснабжения систем наружного освещения и другого оборудования для городских, ведомственных и сетей местного значения.
Техническое описание

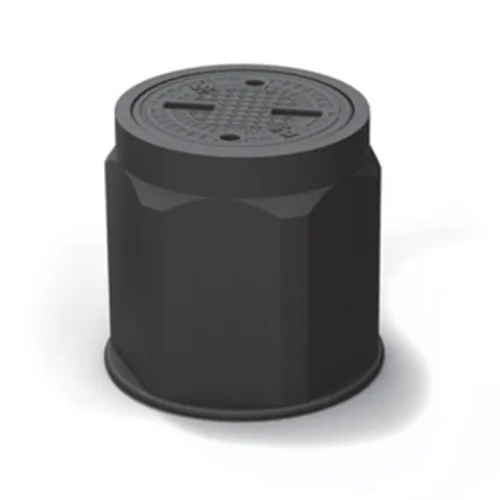

Колодец кабельный полимерный ККТМ-1 цельнолитое изделие без сварных швов с вертикальными ребрами жесткости, что обеспечивает уникальную прочность. Колодец является универсальным т.е. может быть использоваться в качестве проходного, разветвительного или углового смотрового устройства. Колодец оснащён 6-ю монтажными площадками для ввода полиэтиленовых труб с различных направлений под углом 120° или 60°. Монтаж кабельного ввода осуществляется при помощи адаптеров (АГВ) диаметром от 25 мм до 110 мм.
Запорное устройство крышки выполнено в виде резьбового соединения с основанием колодца. Герметизация этого соединения обеспечивается резиновым уплотнительным кольцом. Для плотного закрытия крышки используется специальный вспомогательный ключ.
Порядок монтажа ККТМ-1
Для установки кабельного колодца ККТМ-1 подготавливается котлован глубиной не менее 600 мм и диаметром не менее 780 мм. На дне котлована создается утрамбованное песчаное основание толщиной от 150 мм, таким образом, чтобы после установки колодца, горловина находилась на одном уровне с поверхностью земли. После монтажа всех необходимых вводов в колодец, производится послойная засыпка котлована песком с последующей трамбовкой. При засыпке песком, следует учесть толщину восстанавливаемого растительного слоя или дорожного покрытия.
Порядок монтажа ККТМ-1 на участках с высоким уровнем грунтовых вод
В случаях установки кабельных колодцев ККТМ-1 в местах с высоким уровнем грунтовых вод, во избежание их всплытия, колодцы необходимо закрепить на предварительно подготовленном на дне котлована бетонном основании. В качестве бетонного основания может использоваться плита днища ПН-7. Фиксация колодца производится с четырех сторон с помощью крепежного комплекта ККТМ. Для установки колодцев ККТМ-1 на участках с высоким уровнем грунтовых вод, подготавливается котлован глубиной не менее 650мм и диаметром 1040мм. На дне котлована создается утрамбованное песчаное основание толщиной от 100мм, на которое укладывается бетонная плита ПН-7 таким образом, чтобы после установки колодца, горловина находилась на одном уровне с поверхностью земли. После монтажа вводов в колодец, его закрепляют на плите с помощью крепежного комплекта ККТМ, после чего производится послойная засыпка котлована песком с последующей трамбовкой. При засыпке колодца песком, следует учесть толщину восстанавливаемого растительного слоя или дорожного покрытия.
Герметизация вводов
Ввод коммуникаций в кабельный колодец ККТМ-1 осуществляется через отверстия, которые прорезаются в нужном месте в момент его установки. В полевых условиях отверстия прорезаются с помощью кругового, регулируемого сверла и шуруповёрта. Герметизация мест ввода труб осуществляется с помощью адаптеров герметичного ввода. Данный способ герметизации вводов не требует использования нагревательных устройств, открытого пламени или другого специального оборудования. Исключает отрыв патрубков, как это бывает при использовании кабельных колодцев с приваренными патрубками для ввода коммуникаций, в момент обратной засыпки грунта, температурных колебаниях и прочих напряжениях в защитном трубопроводе кабельной канализации. Также адаптеры позволяет выполнить герметичный ввод коммуникаций под углом к корпусу колодца, без использования дополнительных переходников и угловых колен.
Технические характеристики | |
---|---|
Тип продукции | Колодцы |
Материал: | Полиэтилен |
Степень защиты | IP65 |
Длина мм | 480 |
Ширина | 480 |
Высота мм | 450 |
ВЕС, КГ | 7 |
