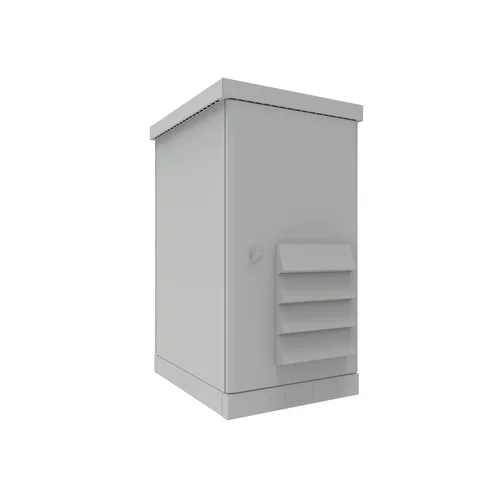

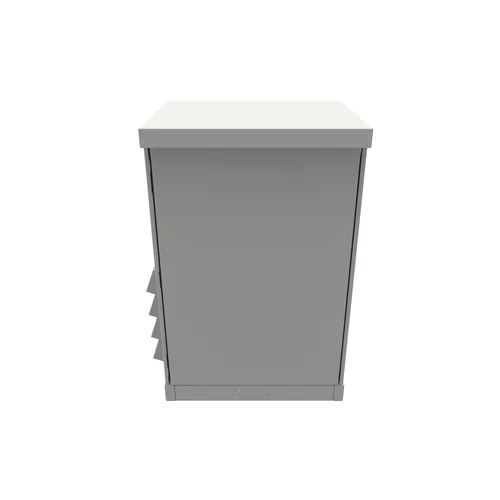

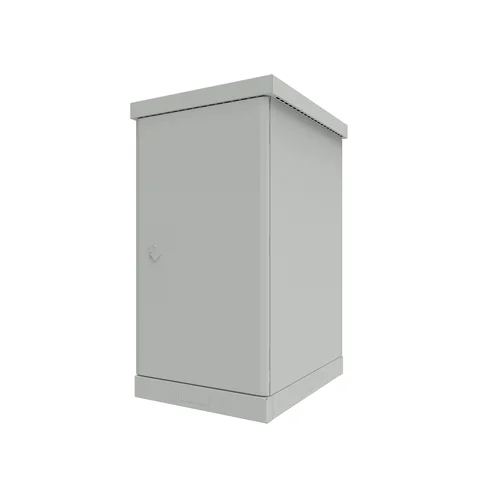

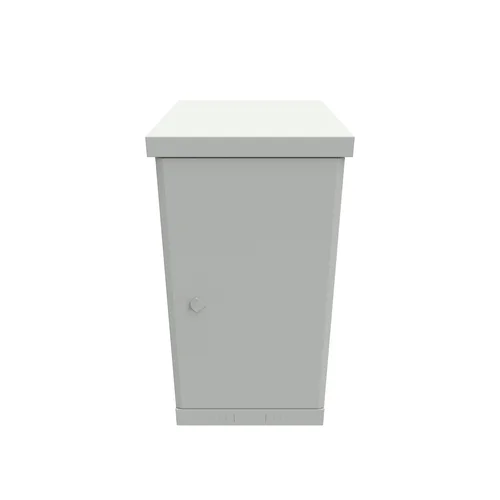

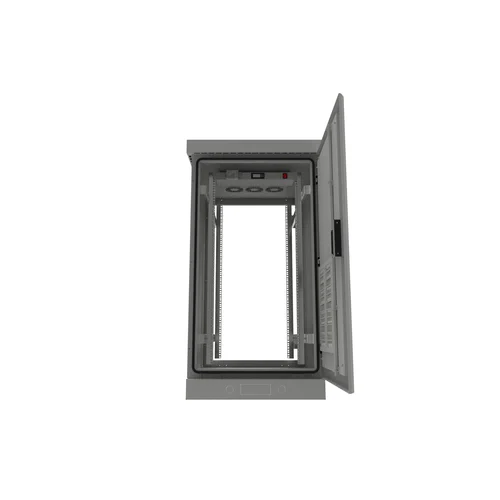

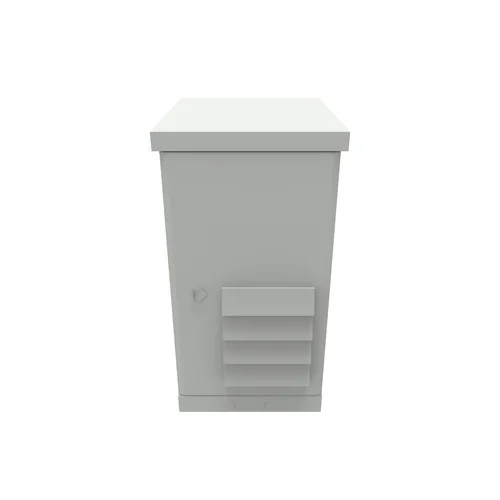

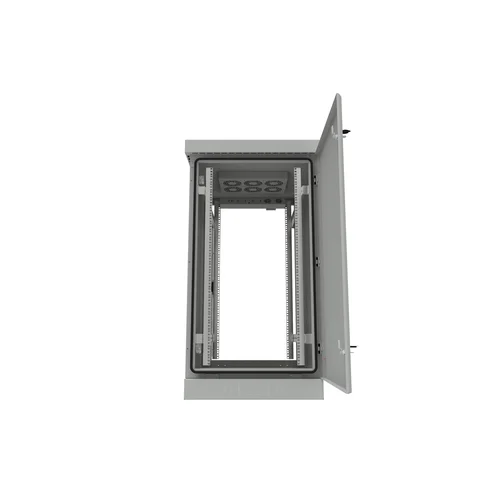

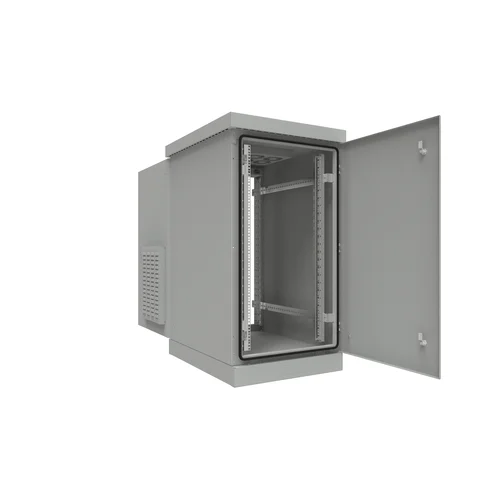

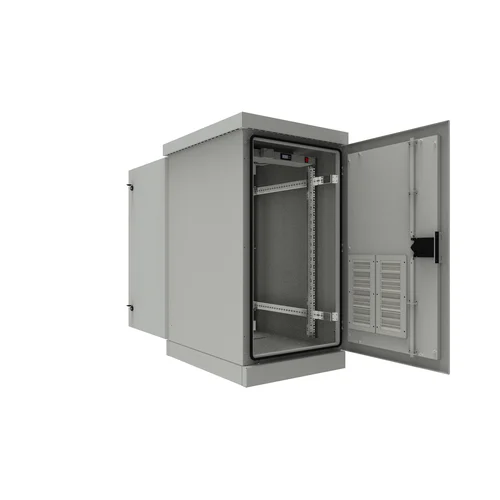

Шкаф климатический серии SNR-OFC-247090-TYPE1 с размещенным в нем автономно функционирующим активным и пассивным телекоммуникационным оборудованием, поддерживает заданный температурный режим при эксплуатации. Возможна установка в закрытых помещениях или на открытом воздухе. Корпус шкафа имеет сварную металлическую конструкцию, внутри покрыт термоизоляционным негорючим материалом. В основании шкафа предусмотрена съемная заглушка для ввода кабеля. Регулируемые по глубине 19'' направляющие толщиной 2 мм. Шкаф имеет предустановленный вентиляторный модуль и нагреватель. Вид климатического исполнения У1 ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от -50 С до +45 С и относительной влажности воздуха не более 80% при +20 С. Степень защиты: IP55/
Скатная крыша и цоколь являются опцией, возможно проработка под требование Заказчика.
Габаритный чертеж цоколя:
Комплектация
|
Шкаф |
||||
|
1 |
ТВS.24.0709 |
Шкаф (утепленный, с фурнитурой, цоколь, доп. Крыша, кабельный ввод) в т.ч. |
1 |
шт. |
|
2 |
T-FAN.2.K |
Вентиляторный блок 2 вентилятора (комплект) |
2 |
шт. |
|
3 |
FFP.43.17 |
Фильтр 430х170 |
2 |
шт. |
|
4 |
FFP-AP092.43.17 |
Фильтр автомобильный тип AP092 430х170 |
2 |
шт. |
|
5 |
BUK.S.1U.001 |
Блок управления климатом |
1 |
шт. |
|
6 |
|
ВРУ 19" с DIN рейкой 3U |
2 |
шт. |
|
7 |
SNV-635-000 |
Тепловентилятор SNV-635-000 |
1 |
шт. |
|
Электрика |
||||
|
1 |
A9S60432 |
Выключатель нагрузки iSW 4п 32А |
1 |
шт. |
|
2 |
A9K24120 |
Выключатель автоматический однополюсный 20А С iK60N 6кА |
1 |
шт. |
|
3 |
A9K24340 |
Выключатель автоматический трехполюсный 40А С iK60N 6кА |
1 |
шт. |
|
4 |
18018DEK |
Ограничитель перенапряжения четырехполюсный ОП-101 4п 40кА С 420В |
1 |
шт. |
|
5 |
A9K24116 |
Выключатель автоматический однополюсный 16А С iK60N 6кА |
1 |
шт. |
|
6 |
A9K24106 |
Выключатель автоматический однополюсный 6А С iK60N 6кА |
2 |
шт. |
|
7 |
A9K24110 |
Выключатель автоматический однополюсный 10А С iK60N 6кА |
4 |
шт. |
|
8 |
A9K24102 |
Выключатель автоматический однополюсный 2А С iK60N 6кА |
1 |
шт. |
|
9 |
KE61.03R |
Блок клеммный 3П серый Al 6-50 мм2 Cu 2.5-50 мм2 |
3 |
шт. |
|
10 |
KE66.2R |
Блок клеммный распр. синий 4 подкл. КЕ66.2R (ENSTO) |
1 |
шт. |
|
11 |
|
Розетка щитовая на дин рейку 2Р+N 16A (АВВ) |
2 |
шт. |
|
12 |
|
Шина нулевая изолированная KSN-6-6x9-12 |
1 |
шт. |
|
13 |
|
Медная шина заземления 19" DKS |
1 |
шт. |
|
14 |
|
Шина гребенчатая однополюс. 12 модулей |
3 |
шт. |
|
ERD с датчиком температуры и открытием двери |
||||
|
1 |
SNR-ERD-4s |
Устройство удалённого контроля и управления |
1 |
шт. |
|
2 |
SNR-DTS-2 |
Датчик температуры цифровой |
1 |
шт. |
|
3 |
ИО-102-16/2 |
Датчик открытия двери, герконовый |
2 |
шт. |
|
4 |
ШВВП 2х0.5 |
Провод |
2 |
м |
|
5 |
DIN-рейка |
Дин-рейка перфорированная 35х7,5мм. |
0,2 |
м |
|
Кабельный вводы |
||||
|
1 |
Сальник привертный У668 |
6 |
шт. |
|
|
2 |
Сальник привертный У667 |
2 |
шт. |
|
|
3 |
Сальник привертный У263 |
2 |
шт. |
|
|
4 |
Сальник привертный У262 |
4 |
шт. |
|
|
Прочее оборудование |
||||
|
1 |
SNR-ODF-24R-8SC |
Кросс оптический 19" (ШКОС) укомплектованный на 8 SC портов (с розетками) |
1 |
шт. |
|
2 |
SNR-S2982G-24T-POE-E | Управляемый POE коммутатор уровня 2 SNR-S2982G-24T-POE-E |
1 |
шт. |
|
3 |
SNR-FB-ORG-2 |
Кабельный органайзер SNR-FB-ORG-2 |
1 |
шт. |
|
4 |
SNR-UD-1U24-5E-H |
Коммутационная панель SNR, 19" 1U, 24 порта, cat.5e |
1 |
шт. |
|
6 |
Универсальный корпус 19д | Универсальный корпус 19" для крепления грозозащит серий РГ4, РГ5 |
1 |
шт. |
| Характеристики | |
|---|---|
| Тип шкафа | Климатический шкаф |
| Тип установки | Напольное |
| Класс защиты IP | IP54 |
| Высота мм | 1 375 |
| Высота, U | 24 |
| Ширина | 750 |
| Глубина, мм | 960 |
| Полезная глубина, мм | 780 |
| Распределенная нагрузка, кг | 500 |
| Тип двери спереди | Цельнометаллическая |
| Тип двери сзади | Без двери |
| Цвет | Серый |
