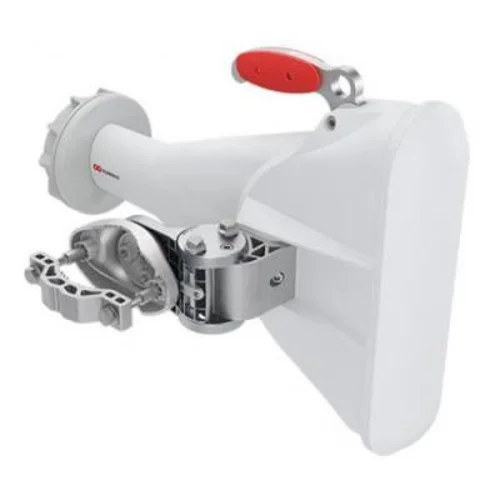

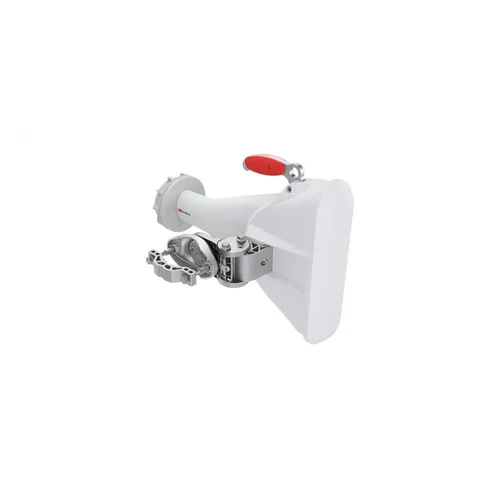

Рупорные антенны серии HG3-TP обеспечивают асимметричную форму луча и оснащены революционным разъемом TwistPort. Асимметричные рупорные антенны обеспечивают превосходное подавление шума, масштабируемость сети и увеличение пропускной способности. Антенны серии HG3-TP, обеспечивают особую форму луча, увеличенное усиление и превосходное подавление шума.

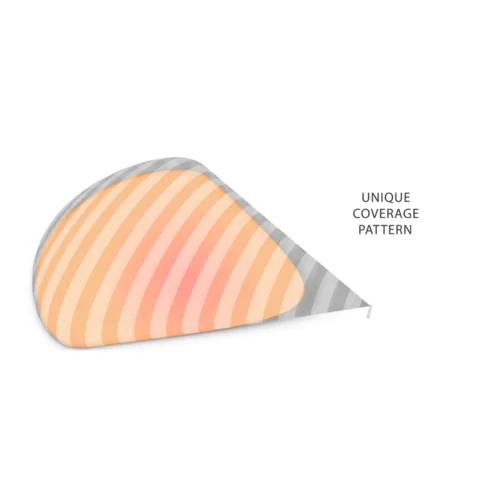

Уникальный асимметричный луч

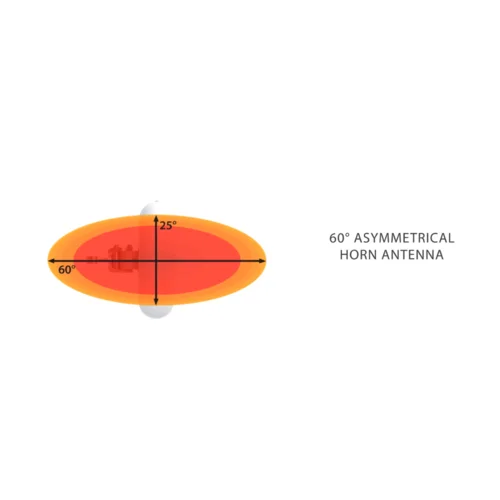

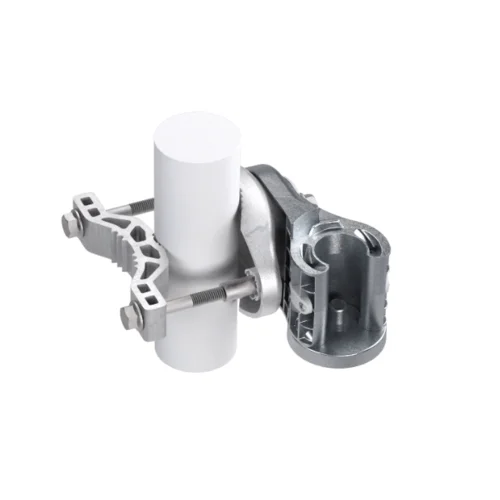

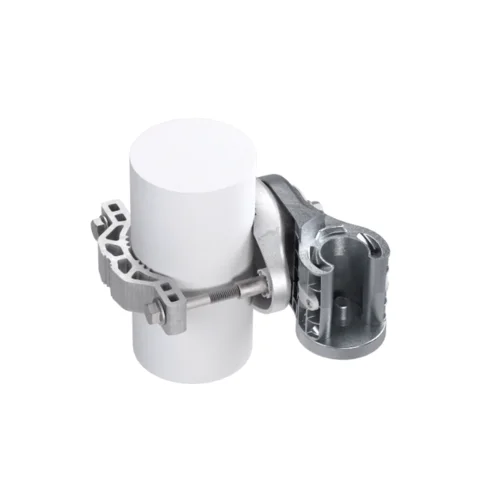

Асимметричные рупорные антенны серии HG3-TP имеют уникальную форму луча. Поперечное сечение луча в прицеле канала ствола эллиптическое: широкое по азимуту и узкое в плоскости возвышения. Это полезно для развертываний, где асимметричная форма луча обеспечивает лучшее покрытие. Особенностью HG3-TP-A20-30 является функция BeamSwitch, это возможность поворота узла крепления на 90°, Таким образом HG3-TP-A20-30 обеспечивает конфигурацию луча в плоскости по азимуту и углу возвышения 30°/20° либо 20°/30°.
Революционная масштабируемость
Асимметричные рупорные антенны серии HG3-TP обеспечивает масштабируемость беспроводных сетей. Уникальные характеристики луча и отличные характеристики совместного размещения антенн позволяют использовать секторы с более высокой плотностью по сравнению с традиционной секторной технологией.
Асимметричные рупорные антенны серии HG3-TP отличается точной шириной от 20 до 90 градусов: ряд моделей, подходящих для любой ситуации.
Справа пример работы классических секторных антенн, слева работа секторных антенн производства RF Elements
Разъем TwistPort

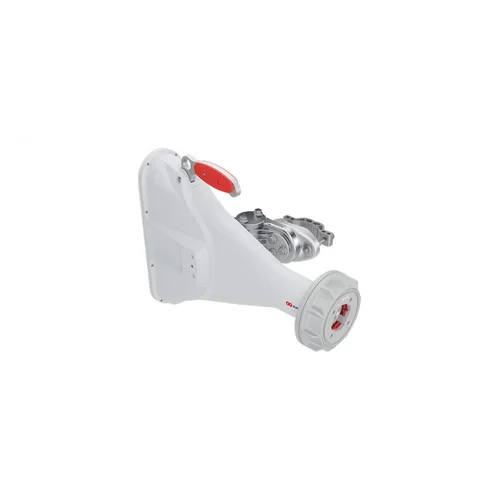

Асимметричные рупорные антенны HG3-TP оснащены новым в отрасли разъемом TwistPort, запатентованным быстрозажимным волноводным портом. TwistPort практически без потерь: здесь нет коаксиальных разъемов или кабелей, ослабляющих сигнал. Подключить радиостанции гениально просто - «повернуть и зафиксировать» - одной рукой!
Кросс-платформенная совместимость

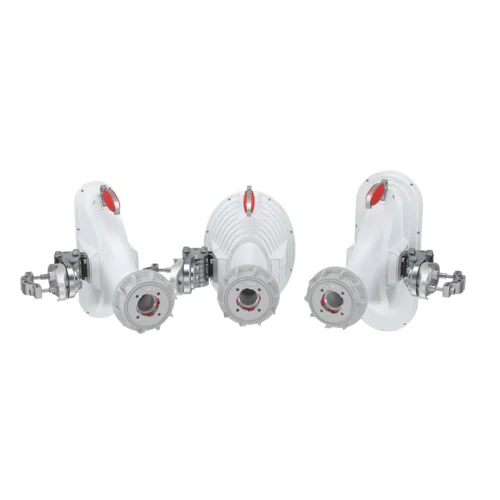

Широкий спектр адаптеров TwistPort позволяет подключать самые популярные устройства с разъемами сторонних производителей, такие как UBNT, Mimosa, MikroTik или Cambium Networks, напрямую к любой антенне с поддержкой TwistPort.
Диаграмма направленности в вертикальной и горизонтальной плоскости
Симметричная рупорная антенна HG3-TP-A60 покрывает сверхширокую полосу пропускания: 5180–6000 МГц! При этом усиление стабильно по всей полосе.

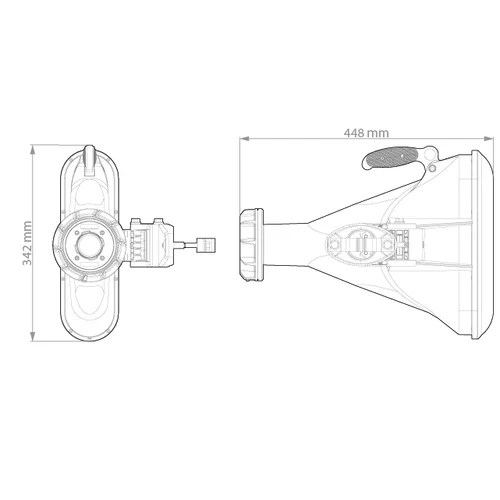

Компактные размеры
| Характеристики | |
|---|---|
| Поддержка MIMO | 2x2 |
| Тип разъёма | TwistPort |
| Поляризация | H+V |
| Шир. луча по горизонтали, ° | 60 |
| Шир. луча по вертикали, ° | 25 |
| Коэф. усиления, дБи | 17 |
| Рабочая частота | 5 ГГц |
