Описание
Управление коммутатором может осуществляться с передней панели, в удаленном режиме по сети Ethernet (через web-интерфейс) или от внешних панелей управления: KR-3214, AC3-3.
Встроенные кабельные корректоры на входах коммутатора автоматически корректируют сигналы, восстановители несущей на выходах регенерируют форму сигнала.
Коммутатор KV-1616HD имеет энергонезависимую память, с помощью которой восстанавливается текущая конфигурация при выключении и последующем включении питания. Для записи наиболее часто используемых конфигураций можно использовать до 16-ти ячеек памяти, содержимое которых также сохраняется при выключении питания. Каждая конфигурация может содержать любое (от 0 до 16) точек коммутации, в максимальном варианте обновляя конфигурацию всей матрицы.
При подаче опорного синхросигнала (black burst или tri-level) на вход Ref, переключение входных сигналов будет происходить в момент кадрового гасящего импульса внешнего синхросигнала, как это описано в стандарте SMPTE RP 168.
На передней панели имеется OLED индикатор, отображающий текущее состояние точек коммутации и используемый при настройке параметров коммутатора. В основном режиме работы на дисплее показаны параметры текущей точки коммутации, стандарт выходного сигнала и его наличие на выходе, вид и наличие опорного сигнала, физический номер входа, оценочный размах входного сигнала (графическим индикатором).
| Общие характеристики | |
|---|---|
| Стандарт обрабатываемых сигналов | 3G/HD/SD-SDI |
| Количество выходов | 16 |
| Количество входов | 16 |
| Тип разъёмов | BNC |
| Тракт Видео | |
| Вид тракта | цифровой, с коррекцией и восстановлением несущей |
| Входное / выходное сопротивление, (Ом) | 75 |
| Максимальная длина корректируемого кабеля типа Belden 8281 на потоке 1,5 Гбит/с, (м) | 150 |
| Номинальный размах выходных сигналов, (В) | 0,8 |
| Скорость входного/выходного потока, (Мбит./сек) | 270-2970 |
| Длительность фронта выходного сигнала, не более (SD/HD), (пс) | 600/250 |
| Джиттер выходного сигнала (при мин. длине кабеля SD-SDI), (UI) | ≤ 0,12 |
| Синхронизация | |
| Поддерживаемые сигналы синхронизации | bi-level/tri-level |
| Количество входов синхронизации | 1 |
| Входное сопротивление, (Ом) | 75 |
| Тип входного разъёма | BNC |
| Ethernet | |
| Тип сети | 100 Base-TX/10 Base-T |
| Разъём | RJ-45 |
| Электрические характеристики | |
| Напряжение питания, (В) | 100-240 |
| Количество блоков питания | 2 |
| Потребляемая мощность, (Вт) | ≤ 15 |
| Тип входного разъёма на блоке питания | IEC 60320 C14 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | +5 - +40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 123 |
| Вес, (кг) | 2,85 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 51 х 5,5 х 25,3 |
| Объём, (м³) | 0,007 |
| Вес брутто, (кг) | 3,4 |
Характеристики
| Общие | |
|---|---|
| Количество входов | 16 |
| Количество выходов | 16 |
Отзывы о товаре
Вопросы о товаре
Доставка

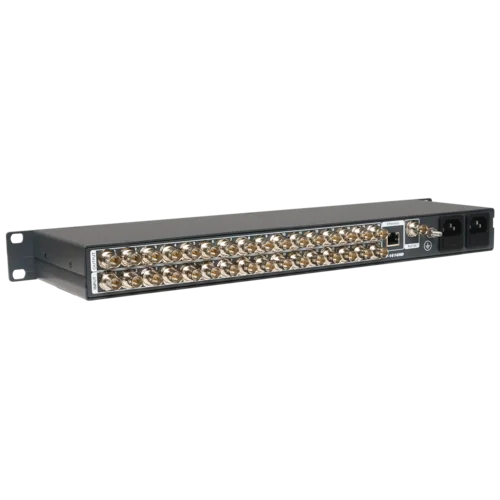

Матричный коммутатор 16х16 3G/HD/SD-SDI видеосигналов Les KV-1616HD c доставкой по всей России. Способ доставки вы выбираете при оформлении заказа: самовывоз со склада, курьером до адреса, в пункт выдачи заказа (ПВЗ) или до терминала транспортной компании.
