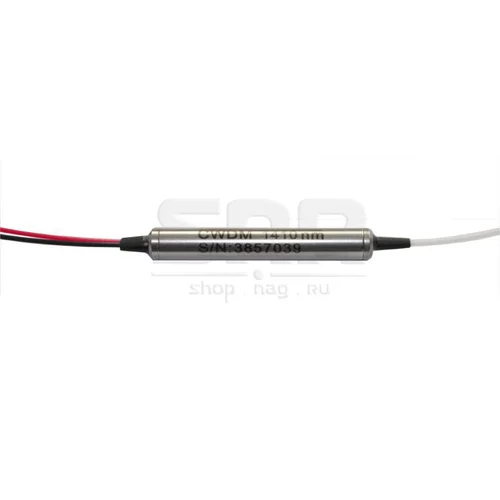

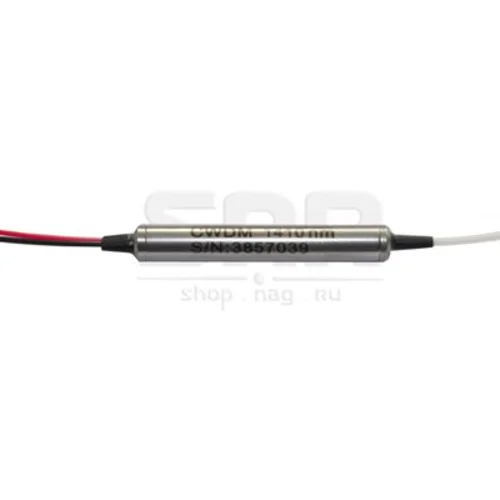

CWDM фильтр в миниатюрном корпусе предназначен для установки в места с ограниченным внутренним пространством, куда установить OADM или MUX/DMUX даже в небольшом пластиковом боксе не представляется возможным. Используя несколько таких фильтров на определенные длины волн можно получить компактные CWDM OADM или CWDM MUX/DMUX, которые можно разместить, например, непосредственно в муфтах.
Основные технические характеристики:
Рабочий диапазон длин волн, нм | 1260..1620 | |
Несущая длина волны, нм | 1430 (ITU Grid G.694.2) | |
Отклонение несущей от центральной | ±0.5нм | |
Ширина полосы пропускания @ -0.5дБ | ±7нм | |
Вносимые потери | Pass-порт | ≤0.60дБ |
Reflect-порт | ≤0.35дБ | |
Изоляция | Pass-порт | ≥ 30дБ |
Reflect-порт | ≥ 14дБ | |
Возвратные потери | ≥ 50дБ | |
Рабочий диапазон температур | -40..+70 | |
Температура хранения | -40 to +85℃ | |
Тип волокна / длина | SMF-28e, 0.9мм, 1+/-0.1м | |
Тип коннекторов | - | |
Габаритный размер | Φ5.5 x 38mm |
Схема применения:
Характеристики | |
---|---|
Технология уплотнения | CWDM |
Количество ОВ | 1 |
Количество каналов | 1 |
Несущая длина волны, нм | 1430 |
Тип исполнения | Tube |
Вносимые потери (без учета коннекторов), dB | ≤0,60 |
