Описание

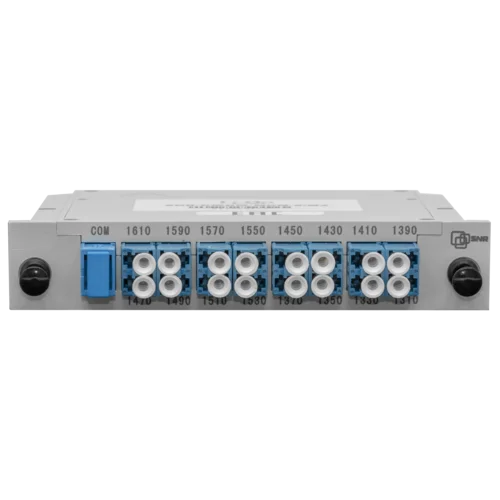

Пассивное устройство спектрального мультиплексирования-демультиплексирования для 8 оптических каналов, работа по одному волокну. Исполнение в виде пластикового слота позволяет совместно с шасси SNR-MDM-CHASSIS более рационально использовать занимаемое пространство.
Основные особенности:
- Оптические интерфейсы поддерживают все протоколы в диапазоне от 10Mb до 10G;
- Низкая стоимость по сравнению с DWDM технологией;
- Исполнение в виде пластикового слота позволяет более рационально использовать занимаемое пространство;
- Оптические порты TRx типа LC/UPC, COM типа SC/UPC;
- Полностью пассивная система. FMU-MC FT-MUX MD-1F SNR-CWDM-MDM-8/M2, CWDM, MUX/DEMUX, мультиплексор
Специально выделены несущие 1550/1530нм для использования C-диапазона DWDM. В CWDM окно 1550/1530 попадает 16 несущих DWDM:
TRx=1547.72/1528.77нм
TRx=1548.51/1529.55нм
TRx=1549.32/1530.33нм
TRx=1550.12/1531.12нм
TRx=1550.92/1531.90нм
TRx=1551.72/1532.68нм
TRx=1552.52/1533.47нм
TRx=1553.33/1534.25нм
Таким образом, появляется возможность поверх CWDM организовать от 1 до 8 DWDM каналов 10G по одному волокну.
Схемы практического применения:
Характеристики
| Общие | |
|---|---|
| Технология уплотнения | CWDM |
| Количество ОВ | 1 |
| Количество каналов | 8 |
| Несущая длина волны, нм | 1610, 1590, 1570, 1550, 1450, 1430, 1410, 1390 1470, 1490, 1510, 1530, 1370, 1350, 1330, 1310 |
| Тип исполнения | 1/3 слота |
| Вносимые потери (без учета коннекторов), dB | 3,6 |
| Тип оптических коннекторов | COM: SC/UPC, TRx: LC/UPC |
Документация и ПО
Документация, руководства и инструкции
Сертификаты соответствия
Сопутствующие товары
Отзывы о товаре
Пока нет ни одного отзыва
Вопросы о товаре1
По дате
Пользователь
19.06.2025, 04:51
Добрый день. Вопрос по Мультиплексор CWDM одноволоконный 8-канальный (trx:1610-1390, 1470-1310), в пластиковом слоте. Из описания не могу понять на какое расстояние можно использовать систему. В Com порт же модуль не ставиться? Можно ли его использовать на волокне 90 км? Или может есть что-то подходящее?
NAG
19.06.2025, 05:25
Добрый день.
COM порт смотрит в линию и в него модули не ставятся.
CWDM модули работают на дальностях до 80Км(и то только часть длин волн). Если есть потребность передать на 90Км по 1ОВ, то нужно смотреть в сторону DWDM , при этом потребуется EDFA усилитель.
