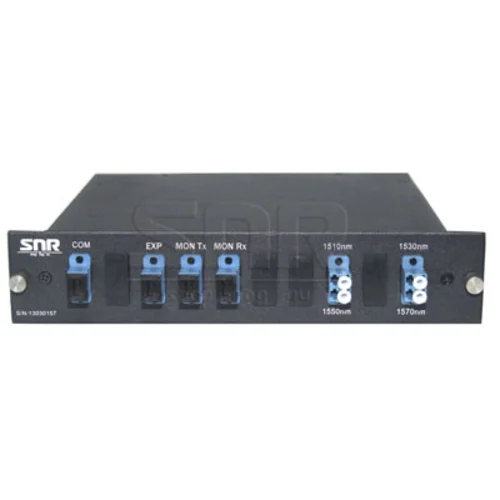

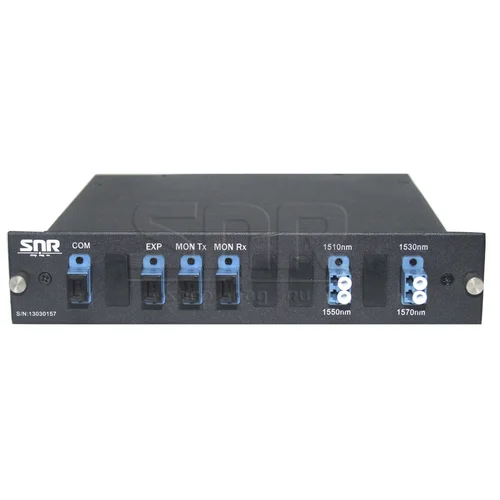

Мультиплексор CWDM одноволоконный 2-канальный, (trx:1550/1530, 1570/1510), Monitor, UPG

Нет отзывов
Нет вопросов
SNR
Артикул:SNR-CWDM-MDM-2/M-MON-UPG
Код товара: 11717
SNR

Пассивное устройство спектрального мультиплексирования-демультиплексирования для 2-х оптических каналов, работа по одному волокну. Имеет в наличии UPG и Monitor порты.

Ваша цена (за шт): 15 701 ₽
Параметры заказа:
Описание

Пассивное устройство спектрального мультиплексирования-демультиплексирования для 2-х оптических каналов, работающее по одному волокну. Исполнение в виде 1/2U-слота позволяет совместно с шасси SNR-MDM-CHASSIS более рационально использовать занимаемое пространство. Комплектуется UPG портом. UPG порт позволяет включать данный мультиплексор в существующую линию в качестве OADM. Монитор порт отводит 5% сигнала и позволяет померять уровень сигнала не прерывая передачу.

Основные особенности:

  • Оптические интерфейсы поддерживают все протоколы в диапазоне от 10Mb до 10G;
  • Низкая стоимость по сравнению с DWDM технологией;
  • Исполнение в виде 1/2U-слоте позволяет более рационально использовать занимаемое пространство;
  • Оптические порты TRx типа LC/UPC, COM типа SC/UPC;
  • Полностью пассивная система.   FMU-MC FT-MUX MD-1F  SNR-CWDM-MDM-2/M-MON-UPG, CWDM, MUX/DEMUX, мультиплексор



Специально выделены несущие 1550/1530нм для использования C-диапазона DWDM. В CWDM окно 1550/1530 попадает 16 несущих DWDM:

TRx=1547.72/1528.77нм
TRx=1548.51/1529.55нм
TRx=1549.32/1530.33нм
TRx=1550.12/1531.12нм
TRx=1550.92/1531.90нм
TRx=1551.72/1532.68нм
TRx=1552.52/1533.47нм
TRx=1553.33/1534.25нм

Таким образом, появляется возможность поверх CWDM организовать от 1 до 8 DWDM каналов 10G по одному волокну.

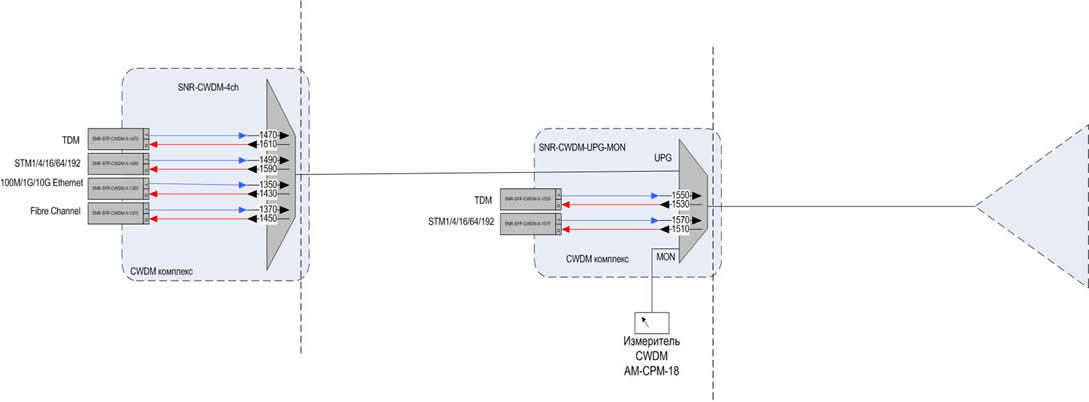

Схема практического применения

Характеристики
Характеристики
Технология уплотненияCWDM
Количество ОВ1
Количество каналов2
Несущая длина волны, нм1550, 1570
1530, 1510
Тип исполнения1/2 слота
Вносимые потери (без учета коннекторов), dB1,6
Тип оптических коннекторовCOM: SC/UPC, TRx: LC/UPC, UPG: SC/UPC, MON: SC/UPC
