Пластиковый корпус с прорезями;
-
Должен устанавливаться внутри помещения без возможности попадания воды;
-
На основе цифрового однокристального термометра TCN75A;
-
Диапазон рабочих температур -40°C ... +125°C;
-
Точность ±1,5°C в диапазоне -40°C ... +125°C;
-
Цифровая шина стандарта I2C;
-
Возможность установки адреса датчика самостоятельно;
-
Неразъёмный провод длиной 2 м.

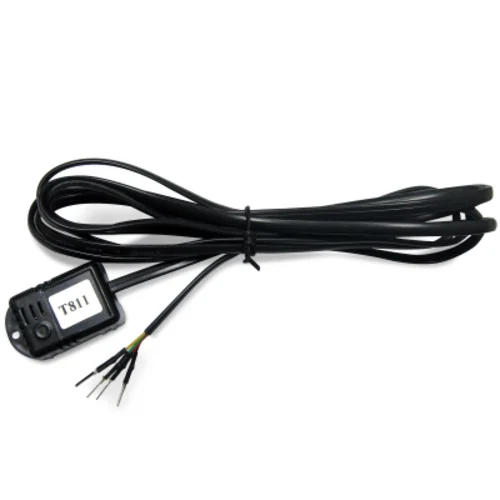

Датчики температуры (T811) предназначены для измерения температуры воздуха в помещении без возможности попадания воды на корпус датчика. Датчики выполнены в виде платы, установленной в пластиковом корпусе с прорезями. Датчики температуры подключаются к устройствам UniPing v3, NetPing 2/PWR-220 v3/ETH, NetPing 2/PWR-220 v2/SMS, NetPing 2/PWR-220 v4/SMS, NetPing 2/PWR-220 v12/ETH, NetPing 2/PWR-220 v13/GSM3G. Все датчики температуры подключаются параллельно друг другу, на одни и те же контакты. На корпусе каждого термодатчика указана модель датчика. Перед использованием датчика температуры необходимо установить адрес термодатчика самостоятельно. Адрес датчика температуры устанавливается путем извлечения платы термодатчика из корпуса и установкой в определенное положение механических переключателей (джамперов) при помощи отвертки, входящей в комплект устройства NetPing, или вручную.
К одному устройству NetPing среди подключенных датчиков температуры не должно быть термодатчиков с одинаковыми адресами!
К одному устройству NetPing можно подключить до восьми датчиков температуры (T811) со шлейфами максимальной длины до 10 метров для каждого датчика в отдельности. Используется топология «звезда» с устройством в центре и «лучами» по 10 метров к датчикам температуры.
Шлейф датчика температуры представляет собой четыре провода, передающих в цифровом виде информацию о температуре. Неразрывно связанный с датчиком шлейф имеет длину 2 метра. При необходимости можно удлинить шлейф термодатчика при помощи включенных друг в друга удлинителей шлейфа датчика RC, 4 м. Датчик выполнен на основе однокристального датчика температуры TCN75A.

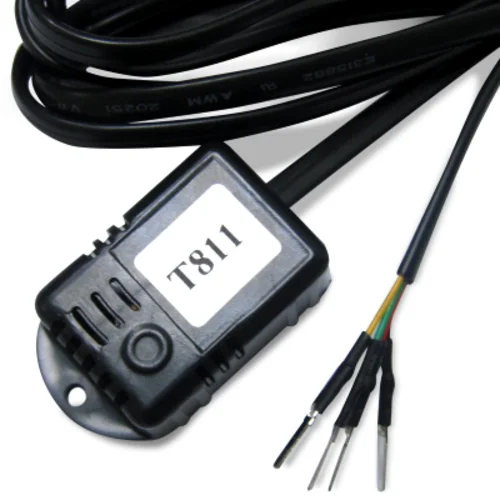

Цветовая маркировка шлейфа датчика:
-
Желтый — SC
-
Зеленый — SD
-
Красный — +5В
-
Черный — GND
Физические параметры
Чип: TCN75A
Размеры устройства: 35 x 23 x 15
Длина шлейфа датчика: 2 м.
Точность измерения температуры: ±1.5°C в диапазоне -40°C .. 125°C
Диапазон температур: -40°C .. 125°C
Влагозащищённый корпус: Нет
Вес: 40 г.
Комплект поставки: Датчик, пакет зип
Корпус: Пластик
Характеристики | |
---|---|
Автономное питание | Нет |
Беспроводное подключение | нет |
