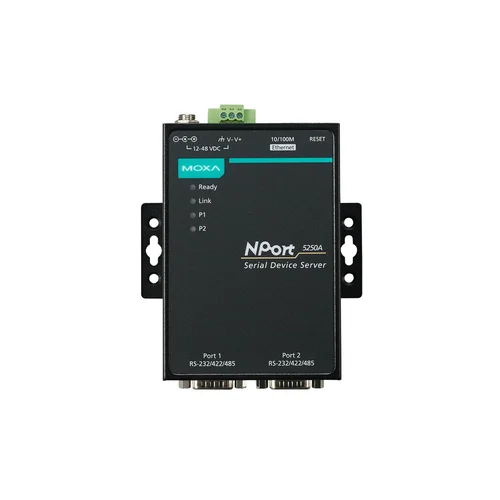

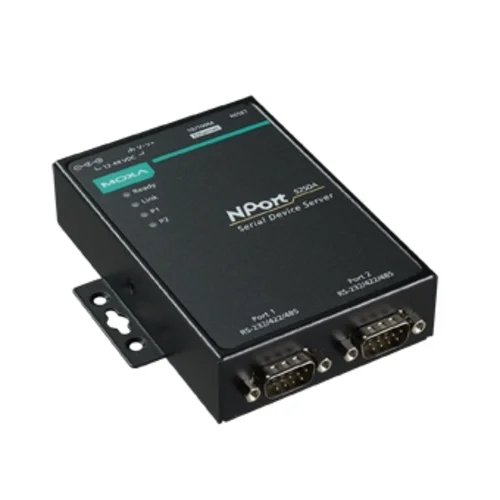

NPort 5250A 2-портовый усовершенствованный преобразователь RS-232/422/485 в Ethernet

Параметры связи

Порты Ethernet 1 

Скорость передачи данных 10/100 Мбит/с, auto MDI/MDIX 

Тип разъема RJ45 (8 конт.) 

Сетевые протоколы DHCP Client, ARP, BOOTP, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP

Магнитная изоляция Ethernet-портов 1,5 кВ 

Параметры последовательной связи

Количество последовательных портов 2

Тип последовательных портов RS-232/422/485 

Разъем последовательного порта DB9 'папа' 

Передаваемые сигналы RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

RS-422: TxD+, TxD-, RxD+, RxD-, GND 

RS-485 (2-проводный): Data+, Data-, GND 

RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 

Бит данных 5, 6, 7, 8 

Четность нет, чет, нечет, 0, 1 

Стоповые биты 1, 1.5, 2 

Управление потоками данных RTS/CTS и DTR/DSR (только RS-232), XON/XOFF 

Скорость передачи данных, бит/с 50 ~ 921600 

Резистор Pull High/Low для RS-485 1 кОм, 150 кОм

Управление направлением передачи данных по RS-485 ADDC® (автоматическое) 

Управление устройством

Интерфейс управления Telnet-консоль 

Web-интерфейс 

Windows-утилита 

Последовательная консоль 

Кнопка Reset Есть 

Требования к электропитанию

Рабочее напряжение 12 ~ 48 В пост. 

Потребление тока 119 мА при 12 В

Разъем электропитания Штекер с резьбовой фиксацией 

Условия эксплуатации

Рабочая температура, °C 0 ~ +60 

Температура хранения, °C -40 ~ +75 

Рабочая влажность, % 5 ~ 95 

Конструктивные свойства

Материал корпуса Металл 

Размеры и вес

Габаритные размеры, мм 77 x 111 x 26

Вес нетто, кг 0.34

Монтаж

Монтаж На DIN-рейку (опционально) 

Настольный/настенный 

Наличие международных сертификатов

Безопасность UL60950-1 

Электромагнитная совместимость (EMI) CISPR 32 

FCC Part 15 Subpart B Class A 

Электромагнитная совместимость (EMS) IEC 61000-4-11 

IEC 61000-4-2 (ESD) 

IEC 61000-4-3 RS 

IEC 61000-4-4 (EFT) 

IEC 61000-4-5 Surge 

IEC 61000-4-6 CS 

IEC 61000-4-8 

Электромагнитная совместимость (EMC) EN 55032/24 

Среднее время наработки на отказ (MTBF), часов 547750

Гарантийный срок

Гарантийный срок 5 лет 

Комплект поставки

Комплект поставки Адаптер питания 

Краткое руководство пользователя 

Устройство
