Данная линейная карта содержит четыре Trio чипсета, что обеспечивает передачу данных на скорости до 160 Гбит/с. Данная карта не поддерживает интерфейсных модулей (MIC-3D), но имеет высокую плотность портов 10GE. Линейная карта полностью поддерживает функции коммутации второго уровня, и ограничено поддерживает функции маршрутизации третьего уровня(таблица маршрутизации поддерживает всего 32000 маршрутов,отсутствует поддержка MPLS L3VPN), функции QoS 8 очередей на порт.
Существует возможность приобретения лицензии на полноценную поддержку функций маршрутизации третьего уровня.
-
16,000,000 IPv4 prefixes in the RIB
-
-
2,500,000 IPv4 prefixes in the FIB.
-
-
Поддержка протоколов третьего уровня: BGP, IS-IS, OSPF, MPLS, RSVP/LDP
-
-
Поддержка механизмов коммутации пакетов на втором уровне: dot1q vlan switching, QnQ tunneling, и.т.д.
-
-
Inline jflow ( при наличии лицензии)
-
-
Поддержка механизов QoS
Получить техническую консультацию, составить полную и правильную спецификацию и определить стоимость оборудования Вы можете пообщавшись с менеджером. Звоните! Мы с удовольствием ответим на все вопросы! Возможны гибкие условия рассрочки и факторинга!
Производитель: Juniper
Линейные карты (Modular Port Concentrators - MPCs) на базе чипсета Trio представляют собой совокупность линейных модулей нового поколения для маршрутизаторов Juniper MX серии, обеспечивающих высокую производительность и широкий спектр услуг, необходимых для продвинутых Ethernet сервисов, в широкополосных сетях.
Данная карта содержит 4 комплекса коммутации Trio, каждый из которых способен работать на скорости до 40Гбит/с в режиме полного дуплекса. В шасси МХ240/480 каждый комплекс коммутации соединен с фабрикой коммутации 8 каналами, скорость работы каждого канала примерно 6,25 гбит/с. Итого: пропускная способность шины между картой и фабрикой составляет 50 гбит/с, что позволяет работать в режиме полной загрузки всем 4 портам. В шасси МХ960 каждый комплекс коммутации соединен с фабрикой коммутации только 6 каналами, что позволяет обеспечить работу на максимальной скорости только 3 портам.
Существуют улучшенные фабрики коммутации, которые позволяют работать на вдвое высших скоростях. Это дает возможность резервировать все 4 порта в шасси МХ240/480 на уровне между фабрикой коммутации и линейной картой и резервировать до 2 портов. С улучшенными фабриками коммутации оборудование работает на скорости 160 гбит/с.

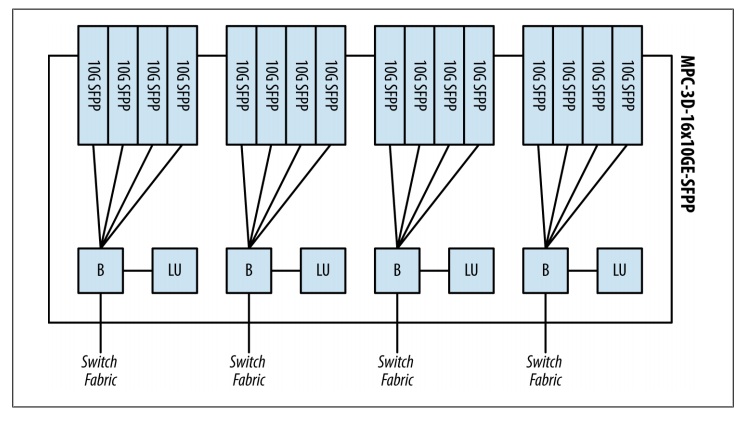

Логическая схема
Блок буферизации (B) является центральным узлом системы, который соединяет все остальные блоки друг с другом. Он отвечает за все процессы передачи данных и поддерживает базовые функции QoS. Представлен MQ чипом
Блок проверки (LU), осуществляет основную обработку заголовков пакетов, приходящих на маршрутизатор. Таких как:
Ключевой особенностью данного блока является поддержка DPI функций, которая позволяет организовать защиту от DDoS атак.
| Характеристики | |
|---|---|
| Тип устройства | Карты расширения |
| Поддерживаемый тип интерфейсов маршрутизатора | Интерфейсы 1000Base-X SFP |
| Производительность маршрутизатора Gbps | 160 |
