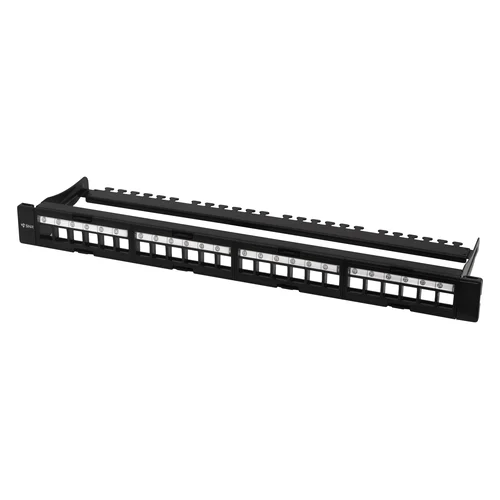

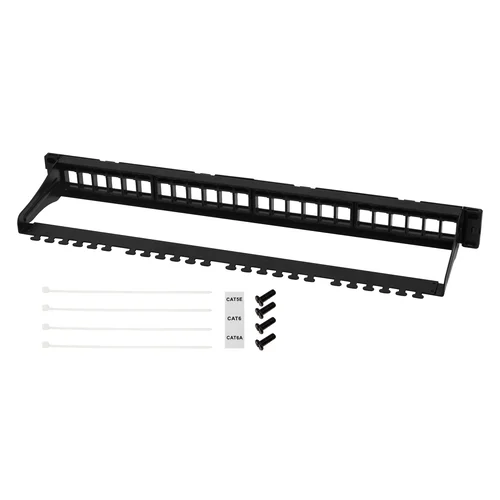

Коммутационная панель SNR, 19" для модулей KeyStone, незагруженная, неэкранированная, 1U, 24 порта, разборная, порты без шторок

Коммутационная панель (patching panel) предназначена для разделки в ней кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами (patching cords).

SNR-UL-1U24-D​ - наборная патч-панель, выполненная в неэкранированном исполнении, предназначена для установки в 19" шкаф или стойку. Патч-панель имеет свободных 24 порта (со шторками), в которые устанавливаются модули Keystone.

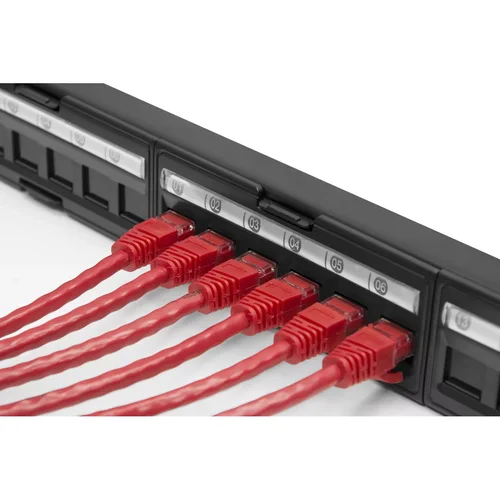

Модуль Keystone имеет простую конструкцию: на лицевой стороне расположено гнездо RJ-45, с тыльной стороны находится контакты типа IDC. Заделка кабеля в модуль выполняется стандартным инструментом для работы с IDC контактами. Корпус модуля снабжен надежными фиксаторами позволяющими легко и быстро устанавливать его в наборную патч-панель или настенную розетку. При этом всегда остается возможность произвести перекоммутацию модулей и/или замены отдельного порта. Модули имеют цветовую маркировку по стандарту T568A/B, что повышает простоту монтажа.

Особенностью наборной (незагруженной) патч-панели является возможность устанавливать необходимое количество и тип портов, а также увеличивать портовую емкость по мере необходимости в процессе эксплуатации (максимум - 24 порта). Данная особенность делает процесс монтажа/обслуживания удобным и минимально затратным.

Для удобства администрирования каждый порт панели пронумерован.

Медные компоненты SNR являются составной частью комплексной структурированной кабельной системы SNR, и уже давно зарекомендовали себя как отличное решение для построения локальных информационных сетей любого масштаба, особенно, по соотношению цена/качество.

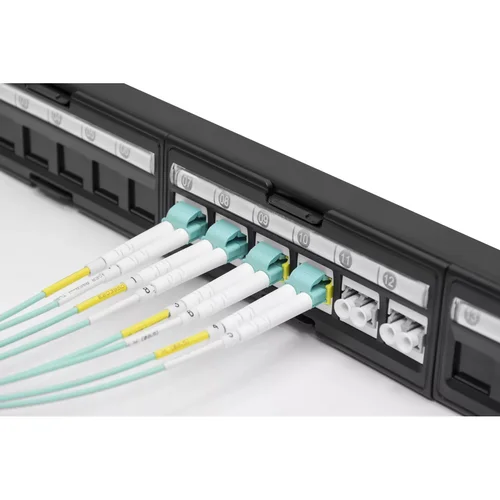

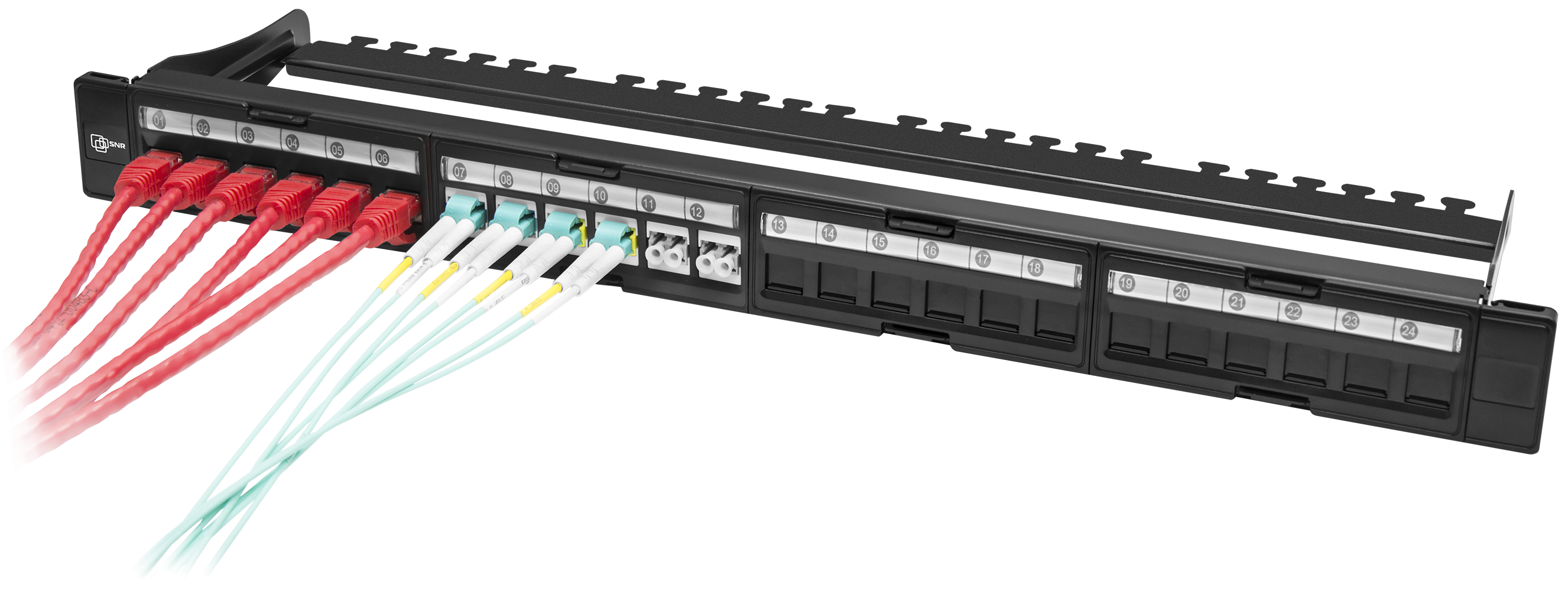

Патч-панель SNR-UL-1U24-5E-D является незагруженной и имеет 24 свободных порта. Это позволяет в рамках одной патч-панели использовать различные модули (категория/исполнение/тип заделки контактов) и оптические адаптеры, что позволяет легко и быстро сконфигурировать тип и количество необходимых портов в зависимости от необходимости.

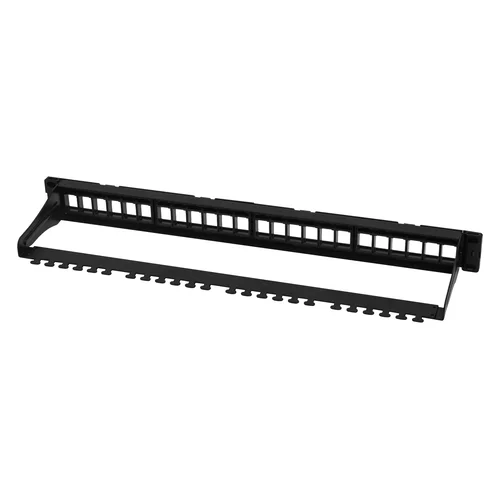

Конструкция данной патч-панели является разборной и состоит из корпуса и 4 съемных блоков. Блоки имеют одинаковые габаритные размеры и могут легко меняться местами в патч-панели. Каждый блок расчитан на установку 6 модулей Keystone.

Разборная конструкция позволяет проводить обслуживание с минимальными затратами и усилиями: теперь при выходе из строя портов достаточно просто заменить модули, замена всей патч-панели не требуется.
