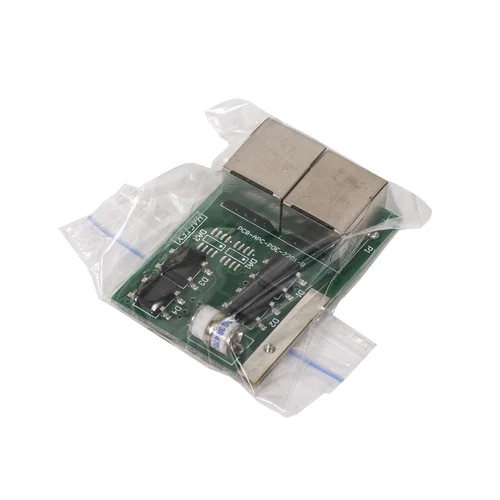

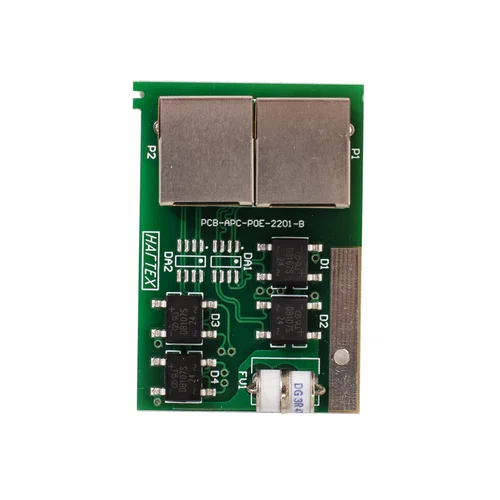

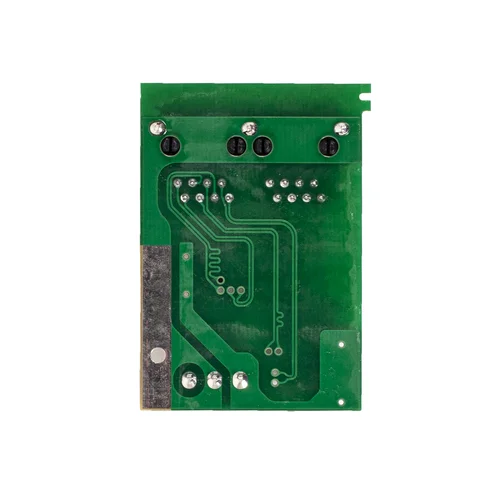

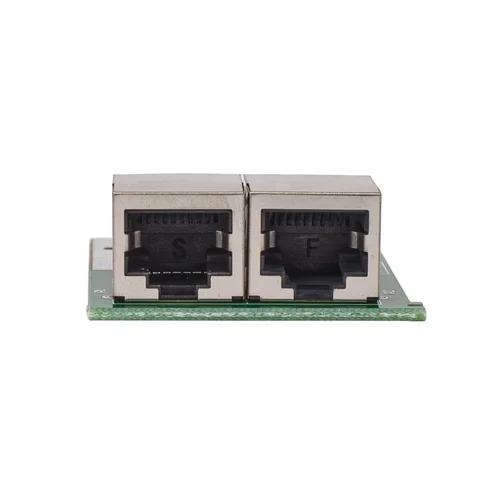

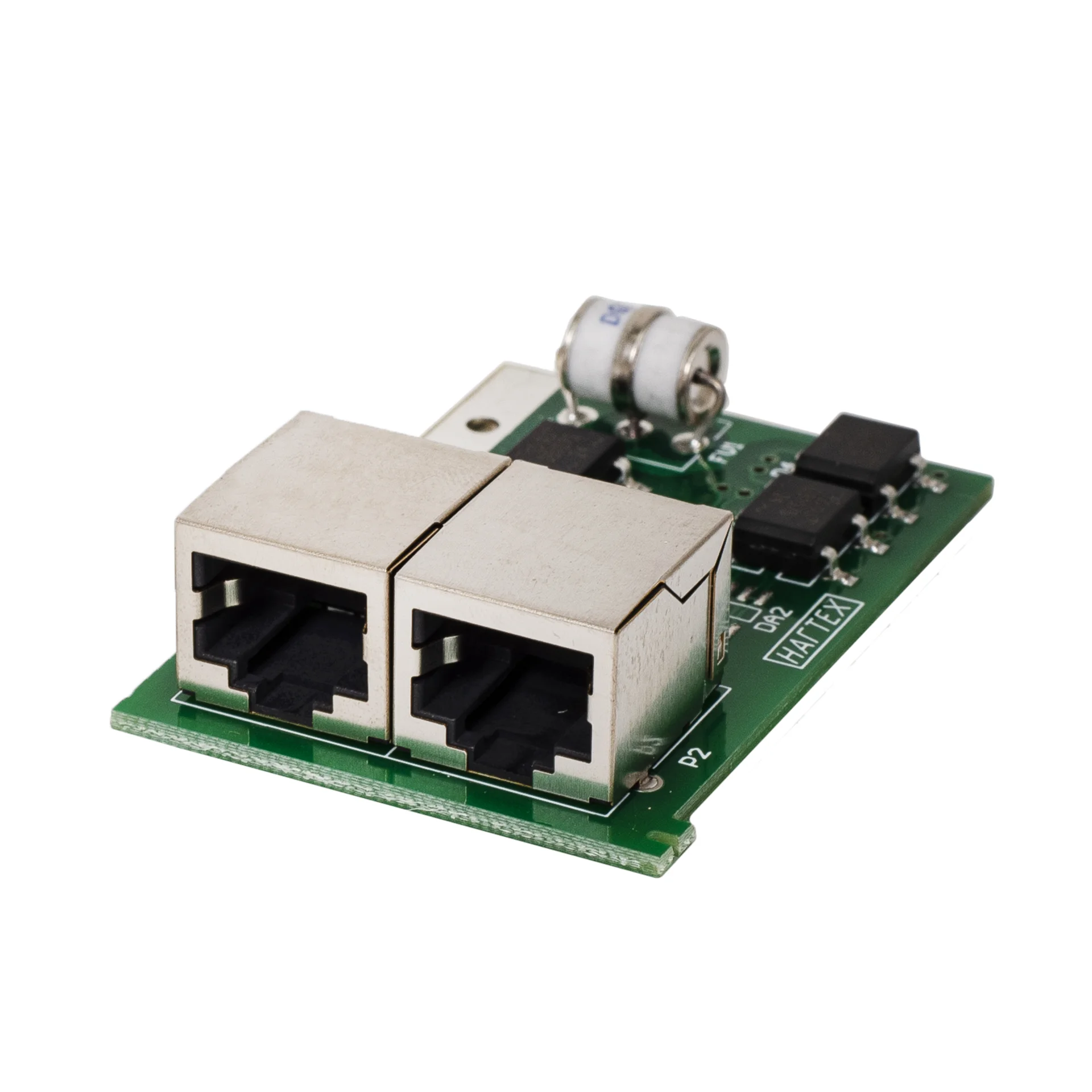

Модуль SNR-SPNet-B1000 является аналогом модуля: Nag-APC-POE.
Модуль SNR-SPNet-B1000 предназначен для установки в Шасси SNR-SPNet-PRM24, APC PRM24.
Устройство с защитой всех четырех пар UTP–кабеля для 10/100/1000Base Ethernet PoE: af/at/bt, Passive PoE.
В модуле SNR-SPNet-B1000 реализована базовая версия защиты: «линия - земля». Gigabit Ethernet обеспечивается на длине кабеля 75м, 10/100Base Ethernet обеспечивается на длине кабеля 100м.
Технические характеристики:
|
Количество защищаемых портов |
1 |
|
Максимально длительное рабочее напряжение Uc, VDC (Линия — линия), В |
Защита отсутствует |
|
Уровень напряжения защиты, Up (Линия - PE), В |
470 |
|
Возврат в исходное состояние после импульса, нс |
400 |
|
Устойчивость к переменному току, (Линия – PE), А |
5 |
|
Номинальный разрядный ток (Линия — линия), А |
Защита отсутствует |
|
Номинальный разрядный ток (Линия — PE), кА |
5 |
|
Импульсный разрядный ток (Линия — PE), кА |
1 |
|
Суммарный разрядный ток, кА |
5 |
|
Время срабатывания (Линия — линия), нс |
Защита отсутствует |
|
Время срабатывания (Линия — PE), нс |
<600 |
|
Режим повреждения |
Режим 1 (защита от помехи «Линия — PE») |
|
Полоса частот, МГц |
125 |
|
Емкость, пФ (Линия - Линия) |
13 |
|
Емкость, пФ (Линия - PE) |
4 |
|
Потери при вводе, дБ |
<3 |
|
Перекрёстная наводка на передающем конце, дБ |
<35 |
|
Возвратные потери, дБ |
5 |
|
Вносимые потери, дБ |
5 |
|
Скорость передачи данных, Мбит/с |
10, 100 |
| Температура эксплуатации, ºС | -40...+60 |
| Габаритные размеры устройства, мм | 40х60х18 |
Режимы повреждения при перенапряжении:
- Режим 1: Условие, при котором часть УЗИП, ограничивающая напряжение, отключилась. Функция ограничения напряжения не действует, но линия остаётся работоспособной;
- Режим 2: Условие, при котором часть УЗИП, ограничивающая напряжение, накоротко замкнута очень малым полным сопротивлением внутри УЗИП. Линия неработоспособна, однако оборудование остаётся защищённым коротким замыканием.
Памятка по эксплуатации грозозащит:
https://data.nag.ru/SNR%20Protector/Documents/Guides/Pamyatka_po_ekspluatatsii_grozozashchity.pdf
| Общие | |
|---|---|
| Гальваноразвязка | Нет |
| Поддержка PoE | Да |
| Сетевые интерфейсы | 10/100/1000BASE-T |
| Крепление | Шасси 19" |
| Пылевлагозащита | нет |
