Oпция PM заказывается дополнительно.

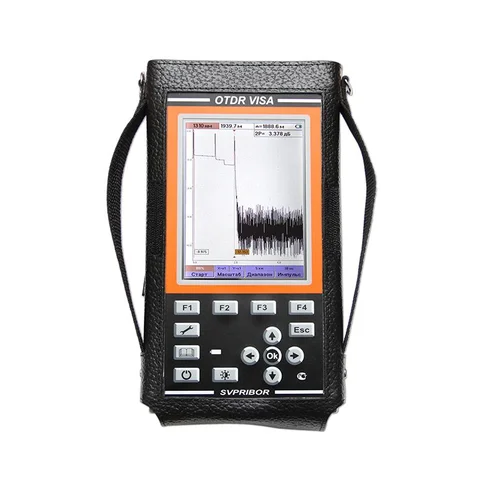

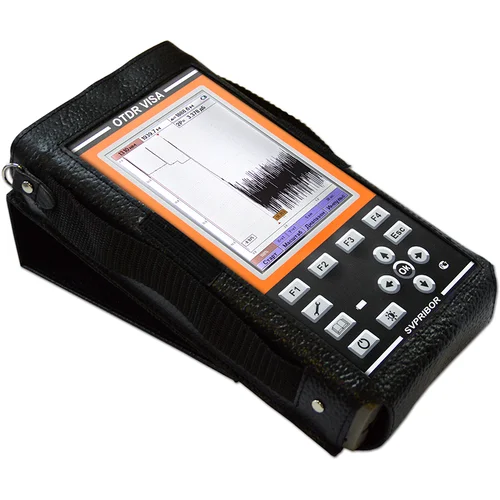

OTDR VISA - оптический рефлектометр на 2 длины волны 1310 и 1550 нм.
Универсальный измерительный комплекс для эксплуатации ВОЛС. Прибор может применяться при монтаже для паспортизации линии, при эксплуатации волоконно-оптических линий связи для контроля состояния оптических кабелей и локализации неисправности. Удобен для оснащения магистральных станций, а также при эксплуатации новых технологий доступа оптоволокна в дом (PON, FTTB и др. FTTx).
Опция (заказывается дополнительно):
- Опция измерителя оптической мощности на 1310 и 1550 нм (PM, FC, +6 .. -70 дБм)
Основные особенности:
-
«Автоматические измерения»: просто нажать кнопку «старт» - прибор сам выставит нужные параметры, проведет измерения и покажет рефлектограмму с анализом технического состояния линии
-
Анализ потерь 2P, 2PA, LSA, 5PA, ORL, REF
-
Высококонтрастный ЖК дисплей 480х640
-
Связь с компьютером USB
-
Обновление ПО с диска
-
Сохранение данных в стандарте Bellcore
-
Проведение измерений и автоматическое сохранение результатов на двух длинах волн
-
Функция определения активного волокна
Функциональные возможности:
-
Определение распределения потерь вдоль ВОЛС, выявление элементов линии связи
-
Определение точного расположения обрывов или дефектных участков ВОЛС
-
Оценка полных потерь в волоконно-оптической линии связи при приемке линии и периодическом тестировании
-
Измерение средних потерь оптического волокна на катушках, равномерность распределения потерь в волокне и выявление наличия локальных дефектов при производстве волокна
-
Измерение потерь в механических и в сварных соединениях
-
Обнаружение постепенного или внезапного ухудшения качества волокна путем сравнения его характеристик с результатами более ранних измерений
-
Проведение измерений средней оптической мощности (в дБм и мВт) при работе с внешним источником лазерного излучения на длинах волн 1310 и 1550 нм
-
Сохранение в энергонезависимой памяти результатов измерений (рефлектометрических и измерений мощности) с возможностью их просмотра или последующей передачи на персональный компьютер
| Технические характеристики | |
|---|---|
| Тип оборудования | Оптический рефлектометр |
| Тип разъема | FC |
| Тип волокна | SM |
| Длина волны, нм | 1310/1550 |
| Динамический диапазон, дБ | 32/30 |
| Диапазоны измеряемых расстояний, км | Авто; 0,3; 0,6; 1.2; 2,5; 5; 10; 20; 40; 80; 160 |
| Длительность импульса, нс | 4; 10; 30; 100; 300; 1 000; 3 000; 10 000; 20 000 |
| Мертвая зона по затуханию, м | Не более 10 |
| Мертвая зона по событию, м | Не более 3 |
| Дисплей | 480х640 высококонтрастный цветной TFT |
| Объем памяти | 10 000 рефлектограмм |
| Интерфейсы | USB |
| Источник питания | Два Li-Ion аккумулятора |
| Время работы | Не менее 8 часов |
| Язык интерфейса | Русский |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 120х230х40 |
| ВЕС, КГ | 1,0 |
| Источник видимого излучения (VFL) | |
| Длина волны (VFL), нм | 650 |
| Тип разъема (VFL) | FC |
| Мощность излучения VFL, мВт | 1 |
| Условия эксплуатации | |
| Влажность | 0...90% (без конденсата) |
| Температура хранения, °C | от -20 до 60 |
| Температура эксплуатации, °C | от 5 до 50 |
| Комплект поставки | |
| Комплект поставки | Рефлектометр OTDR VISA - 1 шт
Сетевой адаптер - 1 шт Оптический патчкорд FC-FC - 1 шт USB-кабель - 1 шт Руководство по эксплуатации - 1 шт CD с программным обеспечением - 1 шт Сумка для переноски - 1 шт Чехол - 1 шт Li-Ion аккумулятор - 2 шт |
