Версия для печати Рефлектометр оптический Связьприбор OTDR VISA (модуль М1)

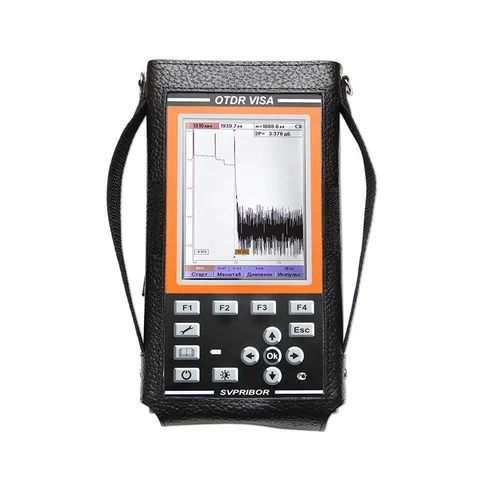

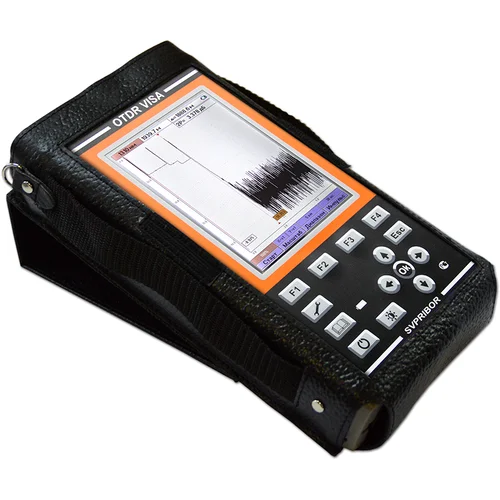

Рефлектометр оптический  Связьприбор OTDR VISA (модуль М1)

Оптический рефлектометр для городских сетей и зоновых магистралей на две длины волны 1310 и 1550 нм. Динамический диапазон 34/32дБ (модуль М1).

Товар новый

Гарантия: 12 месяцев.

Артикул: SVP VISA M1

Ваша цена — 87 502.19 P / шт Оптовая цена — 85 531.25 P 1 286.18 $
Специальная цена — 83 300.00 P 1 252.63 $

Условия предоставления


шт

Наличие:
  • Екатеринбург1/1 шт.

priority_high Важная информация!
Уважаемые покупатели.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость оборудования необходимо уточнить у менеджеров ООО "НАГ", которые с удовольствием помогут Вам в выборе оборудования и оформлении на него заказа.

​OTDR VISA - оптический рефлектометр на 2 длины волны 1310 и 1550 нм.

Универсальный измерительный комплекс для эксплуатации ВОЛС. Прибор может применяться при монтаже для паспортизации линии, при эксплуатации волоконно-оптических линий связи для контроля состояния оптических кабелей и локализации неисправности. Удобен для оснащения магистральных станций, а также при эксплуатации новых технологий доступа оптоволокна в дом (PON, FTTB и др. FTTx).

Основные особенности:

  • «автоматические измерения»: просто нажать кнопку «старт» - прибор сам выставит нужные параметры, проведет измерения и покажет рефлектограмму с анализом технического состояния линии;
  • анализ потерь 2P, 2PA, LSA, 5PA, ORL, REF;
  • высококонтрастный ЖК дисплей 640 х 480;
  • связь с компьютером USB;
  • обновление ПО с диска;
  • сохранение данных в стандарте Bellcore;
  • проведение измерений и автоматическое сохранение результатов на двух длинах волн;
  • функция определения активного волокна.

Функционльные возможности:

  • определение распределения потерь вдоль ВОЛС, выявление элементов линии связи;
  • определение точного расположения обрывов или дефектных участков ВОЛС;
  • оценка полных потерь в волоконно-оптической линии связи при приемке линии и периодическом тестировании;
  • измерение средних потерь оптического волокна на катушках, равномерность распределения потерь в волокне и выявление наличия локальных дефектов при производстве волокна;
  • измерение потерь в механических и в сварных соединениях;
  • обнаружение постепенного или внезапного ухудшения качества волокна путем сравнения его характеристик с результатами более ранних измерений;
  • проведение измерений средней оптической мощности (в дБм и мВт) при работе с внешним источником лазерного излучения на длинах волн 1310 и 1550 нм;
  • сохранение в энергонезависимой памяти результатов измерений (рефлектометрических и измерений мощности) с возможностью их просмотра или последующей передачи на персональный компьютер.
Производитель оставляет за собой право изменять внешний вид, технические характеристики и комплектацию без уведомления.
Параметры Описание

Тип волокна

одномодовое

Длина волны, нм

1310 ± 20, 1550 ± 20

Динамический диапазон, дБ

39 / 37 (модуль М0+ опция)
37 / 35 (модуль М0 опция)
34 / 32 (модуль М1 установлен)
27 / 25 (модуль М2 опция)

Мертвая зона при измерении затухания, м

10

Мертвая зона, при обнаружении неоднородностей, м

3

Длительность импульса, нс

4 ÷ 20 000

Диапазоны расстояний, км

2, 5, 10, 20, 40, 80, 160

Дискретность отображения затухания, дБ

0,001

Погрешность измерения расстояний, м

± (0,3+интервал дискретизации + 5 х 10-5 х L)

Погрешность измерения затухания, дБ/дБ

0,05

Интервал дискретизации, м

0,2 ÷ 40

Диапазон установка показателя преломления

1,2000 ÷ 1,6000

Тип оптического разъема

FC

Хранение данных не менее 10 000 рефлектограмм

Питание

2 аккумулятора Li-Ion

Зарядное устройство встроенное, через адаптер от сети напряжением ~220В, частотой 50-60 Гц
Время работы от АКБ не менее 8 часов

Габаритные размеры, мм

120 x 230 x 40

Вес, кг 1,0

Государственный реестр № 37022-08 Свидетельство об утверждении типа средств измерений RU.C.37.112.A №30660

Производитель оставляет за собой право изменять внешний вид, технические характеристики и комплектацию без уведомления.
Производитель оставляет за собой право изменять внешний вид, технические характеристики и комплектацию без уведомления.

Комплект поставки*

Наименование Количество
Рефлектометр OTDR VISA 1
Сетевой адаптер 1
Кабель оптический соединительный одномодовый с разъемами FC(SC) 1
USB-кабель 1
Руководство по эксплуатации 1
CD с программным обеспечением 1
Сумка для переноски 1
Чехол 1
Li-Ion аккумулятор 2

*По заказу потребителя рефлектометр может комплектоваться дополнительными адаптерами для подключения волоконно-оптического кабеля с соединителями различных типов. Количество адаптеров и их типы следует указывать при заказе.



Опции (заказывается дополнительно)*:

  • визуальный локатор дефектов - VFL;
  • опция измерителя оптической мощности - PM;
  • поверка оборудования.

*О стоимости и возможных скидках узнавайте у менеджеров.

Возможен заказ рефлектометров с модулями М0+ (39/37 дБ) и М0 (37/35).

Производитель оставляет за собой право изменять внешний вид, технические характеристики и комплектацию без уведомления.
