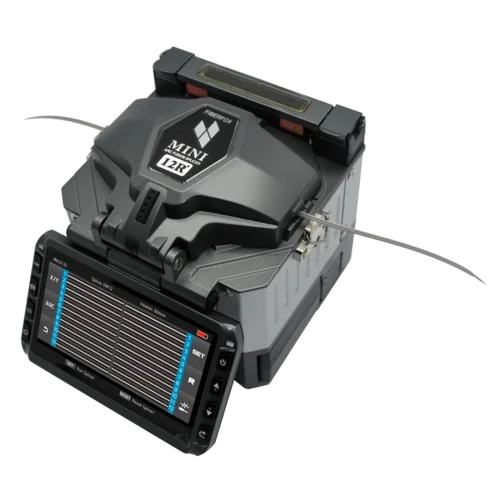

Автоматический сварочный аппарат FiberFox Mini 12R+

Нет отзывов
Нет вопросов
FiberFox
Артикул:Mini-12R+
Код товара: 52782
FiberFox

Автоматический сварочный аппарат Mini 12R+, работа с одиночным и ленточным волокном, система выравнивания волокна по оболочке

Ваша цена (за шт): 1 107 321 ₽
Параметры заказа:
Описание

Автоматический сварочный аппарат Mini-12R+ - это современное оборудование корейской компании FiberFox, предназначен для сварного соединения оптических одномодовых и многомодовых волокон. Основной задачей, которую решает данный аппарат является сварка ленточного волокна.

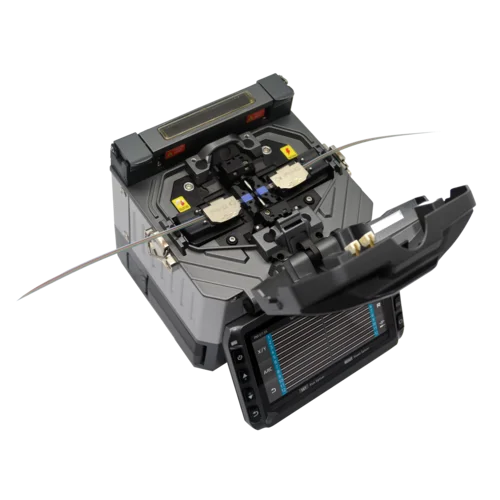

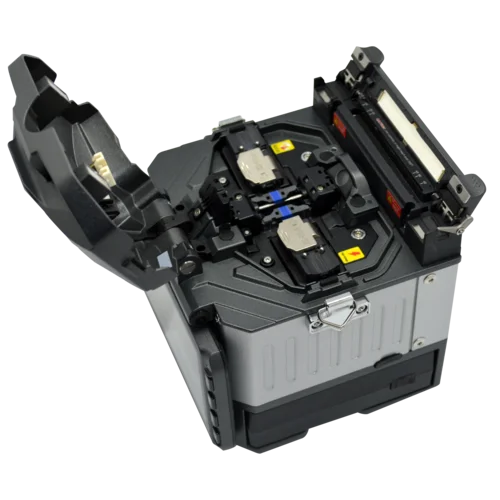

Прибор оснащен фиксированными V-образными канавками позволяющими сводить волокна по оболочке, системой точного мониторинга потерь и режимом автоматической калибровки дуги.

Основные особенности

  • фиксированные V-образные канавки;

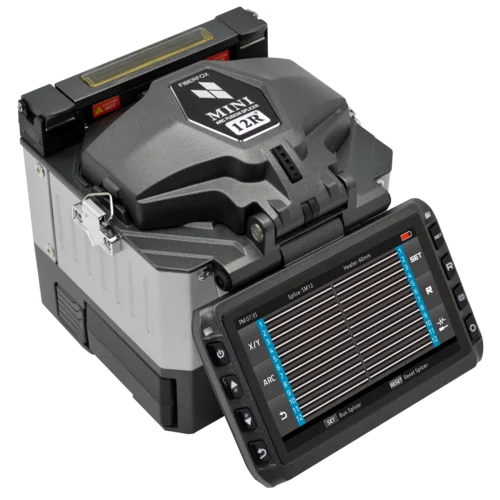

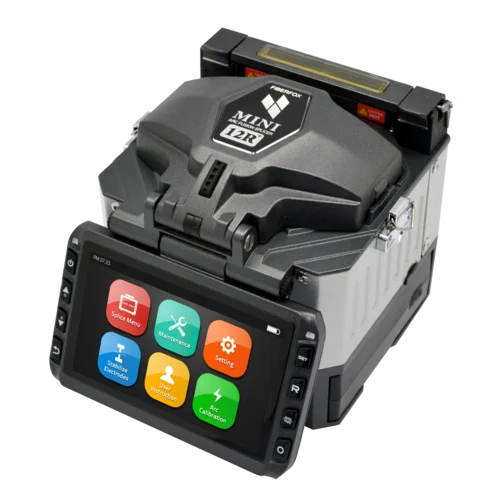

  • цветной LCD дисплей 4,3" позволяет визуально контролировать все этапы сварки оптических волокон;
  • быстрое время сварки ленточного волокна - 10 сек и термоусадки – 15 сек;
  • длительная автономная работа от Li-Ion батареи – до 300 циклов «сварка+термоусадка» ( в комплект поставки входят две батареи);
  • калибровкой дуги в режиме реального времени;
  • ударопрочный, влаго и пылезащищенный корпус;
  • ресурс электродов – до 3000 сварок;
  • вес аппарата всего 1,32 кг (без батареи);
  • малые габаритные размеры.
Характеристики
Технические характеристики
Технология выравнивания волокнаПо оболочке
Типы свариваемых волоконSM (ITU-T G.652, G.657A1/A2)
MM (ITU-T G.651)
DS (ITU-T G.653)
NZDS (ITU-TG.655)
Диаметр свариваемых волокон, мкмОдиночное: 125-160
Ленточное: 125
Диаметр наружного покрытия свариваемых волокон, мм0.25, 0.4, 0.9, 2.0, 2.4, 3.0, FTTH
Средние потери на сварном соединение, дБ0,05 дБ (SM)
0,02 дБ (MM)
0,08 дБ (DS/NZDS)
0,05 (G.657)
Типичные вносимые потери, дБ≥60
Оценка потерьАвтоматическая
Время сварки, сек15
Время термоусадки, сек20
Количество циклов сварки300
Длина гильз КДЗС, мм20/40/45/60
Тест на растяжение, Н1,96~2,25
Ресурс электродов3000
Источник питанияLi-Ion аккумулятор 5200 мАч
Дисплей4,3″ сенсорный цветной LCD
Видеосистема2 CMOS камеры
Увеличение изображения60х при раздельном просмотре по осям X и Y
33х при совместном просмотре по осям X и Y
ИнтерфейсыUSB
Массогабаритные характеристики
Габаритные размеры, мм124x123x138
ВЕС, КГ1,32 (без батареи)
Условия эксплуатации
Скорость ветраНе более 15 м/с
Высота над уровнем моря, мдо 5000
Влажность0...95% (без конденсата)
Температура хранения, °Cот -20 до 60
Температура эксплуатации, °Cот -10 до 50
Комплект поставки
Комплект поставкиСварочный аппарат - 1 шт;
Скалыватель Mini 50GB+ (в транспортировочном кейсе и двумя ключами для обслуживания) - 1 шт;
Термостриппер HS-12 - 1 шт;
Адаптер для термостриппера HS-12 - 1 шт;
Сетевой шнур - 1 шт;
Зарядное устройство - 1 шт;
Аккумуляторная батарея - 2 шт;
Автомобильное зарядное устройство - 1 шт;
Запасные электроды - 1 пара;
Лоток для охлаждения КДЗС - 1 шт;
Ремень для переноски - 1 шт;
Контейнер для хранения мелких деталей - 1 шт;
Универсальный прижим для SOC - 1 шт;
Прижим к печке для SOC - 1 шт;
CD - диск - 1 шт;
Инструкция по эксплуатации - 1 шт;
USB кабель - 1 шт;
mini HDMI USB кабель - 1 шт;
Жесткий кейс для переноски - 1 шт.
