Оптические распределительные коробки марки SNR используется в системах передачи данных для соединения и коммутации магистральных и абонентских оптических кабелей, а также механической защиты сварных соединений оптических волокон.

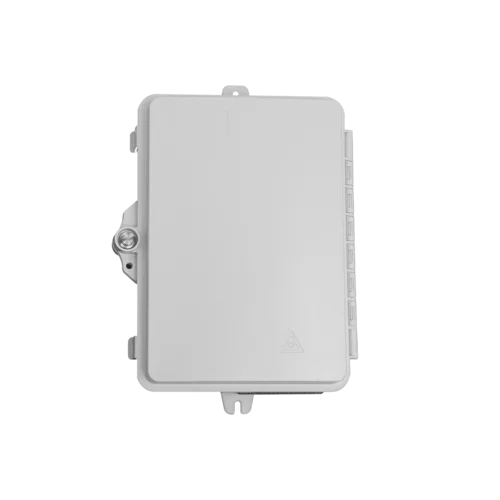

Оптический бокс SNR-FTTH-FDB-08B используется при строительстве сетей PON в многоквартирных домах и позволяет произвести подключение до 8 абонентов в пределах одного этажа.
Конструкция коробки позволяет осуществить ввод 1 оптического кабеля диаметром до 6.5 мм, допускается монтаж транзитной линии. В качестве абонентских выводов используются FTTH патчкорды необходимой длины. Дверца коробки снабжена встроенным замком, который обеспечивает защиту от несанкционированного доступа.

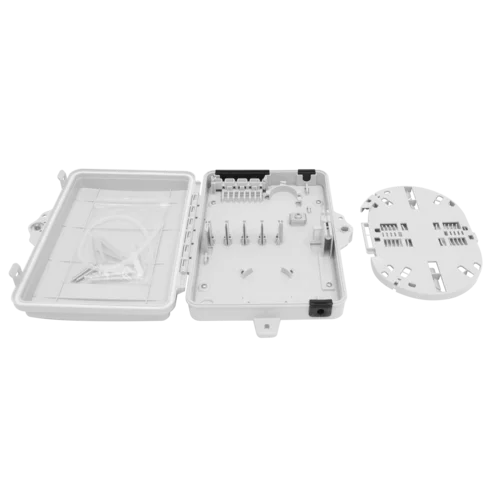

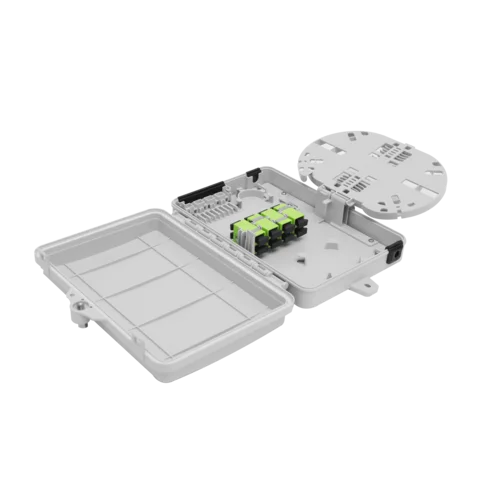

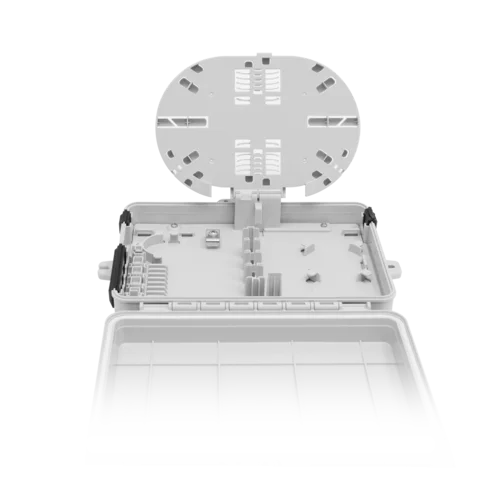

Внутри корпуса расположена откидная сплайс-кассета, рассчитанная на 16 сварных соединений. Помимо защитных гильз в сплайс-кассете предусмотрена возможность размещения 2 оптических делителей. Сплайс-кассета имеет возможность фиксации в нескольких положениях, что существенно упрощает монтаж. Также в корпусе размещен кронштейн для установки до 8 оптических адаптеров типа SC/LC Duplex (без фланца).
Применение:
-
FTTH;
-
GPON/PON;
-
телекоммуникационные сети;
-
локальные сети.
Данный бокс предназначен для эксплуатации только внутри помещений.
Основные особенности:
- компактное внутреннее устройство;
- удобна при монтаже и обслуживании;
- прочный и надежный корпус;
- крышка может открываться на 180 градусов, а сплайс-кассета более чем на 90 градусов;
- поставляется без пигтейлов и адаптеров;
- приятный внешний вид.
Общие | |
---|---|
Тип монтажа | Внутриобъектовый |
Возможность размещения делителя PLC | Да |
Материал: | ABS пластик |
Цвет | Серый |
Количество вводов линейного кабеля | 1 |
Допустимый диаметр вводимых кабелей, мм | до 6,5 |
Количество выводов абонентского кабеля | 8 |
Количество устанавливаемых адаптеров | 8 |
Тип устанавливаемых адаптеров | SC/LC Duplex |
Температура эксплуатации, °C | от -10 до 40 |
Габаритные размеры, мм | 216х155х45 |
ВЕС, КГ | 0,56 |
Комплект поставки | Бокс SNR-FTTH-FDB-08B - 1 шт Ключ - 1 шт Транспортная трубка - 1 шт Расходные материалы: стяжки, гильзы КДЗС - 1 комплект |
