Оптические распределительные коробки марки SNR используется в системах передачи данных для соединения и коммутации магистральных и абонентских оптических кабелей, а также механической защиты сварных соединений оптических волокон.

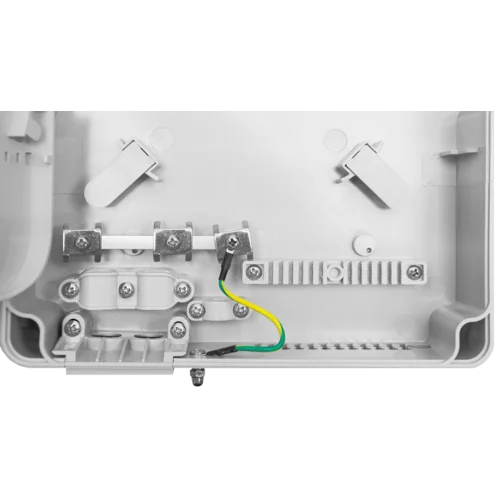

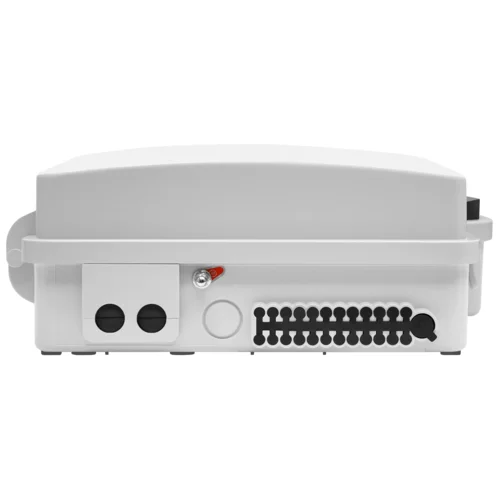

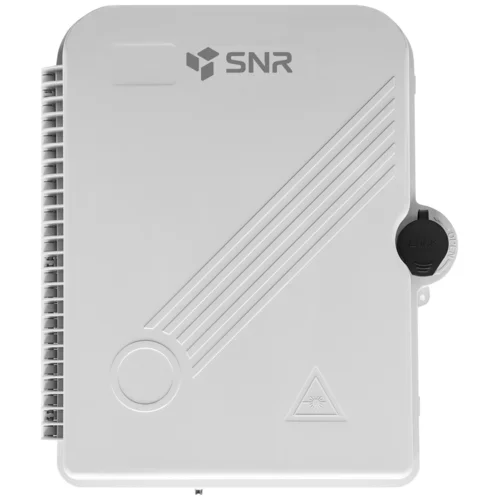

Конструкция оптического бокса SNR-FTTH-FDB-24X допускает ввод двух линейных оптических кабелей и до 24 абонентских отводов.

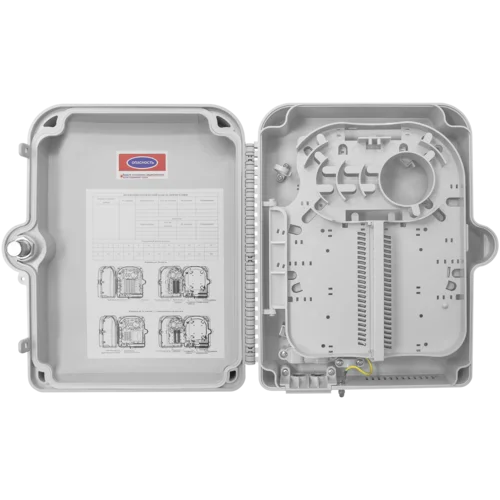

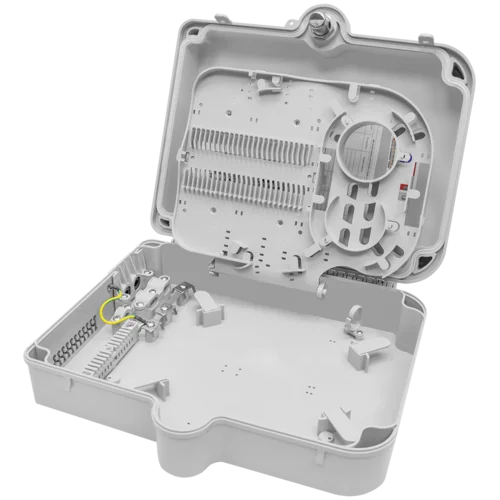

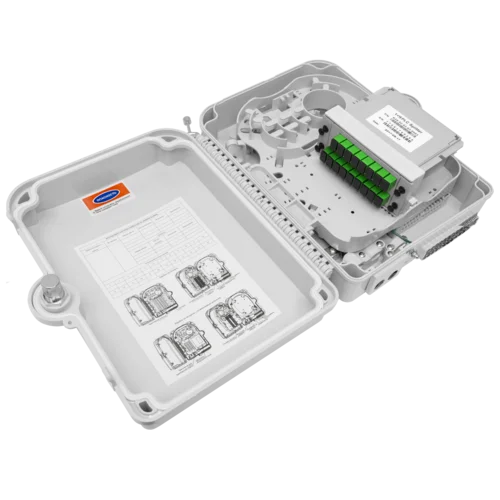

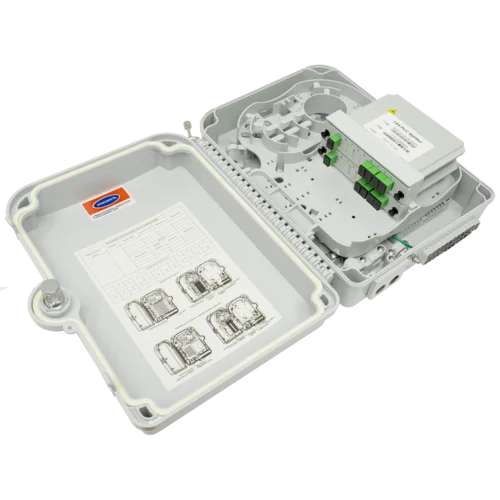

Внутри бокса расположена откидная монтажная панель, на которой размещен кронштейн для установки до 24 оптических адаптеров типа SC/LC Duplex. С другой стороны панели находятся места для фиксации защитных гильз и размещения оптических делителей.
Применение:
- FTTH;
- GPON/PON;
- телекоммуникационные сети;
- локальные сети.
Для изготовления оптического бокса используется специальный пластик устойчивый к воздействию ультрафиолетовых лучей, позволяющий эксплуатации в условиях широкого диапазона низких и высоких температур. Герметичный корпус позволяет применять оптический бокс как в здании, так и при уличном монтаже.

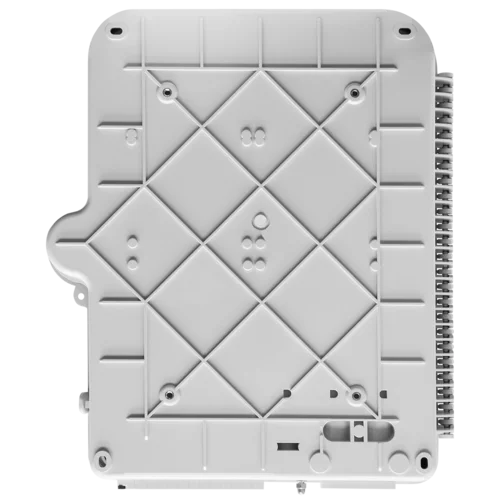

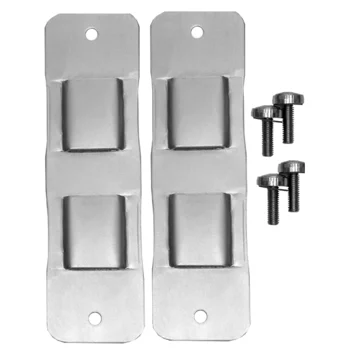

Конструкция коробки позволяет крепить бокс на столбах, стенах или другой поверхности при помощи SNR-FTTH-FDB-MNT1.
SNR-FTTH-FDB-MNT1 в комплект поставки не входит!
Основные особенности:
- компактное внутреннее устройство;
- удобна при монтаже и обслуживании;
- пластиковый корпус с резиновыми прокладками;
- степень защиты IP65+стойкость к УФ излучению;
- компактный размер позволяет устанавливать устройство практически в любых местах;
- прочный и надежный корпус;

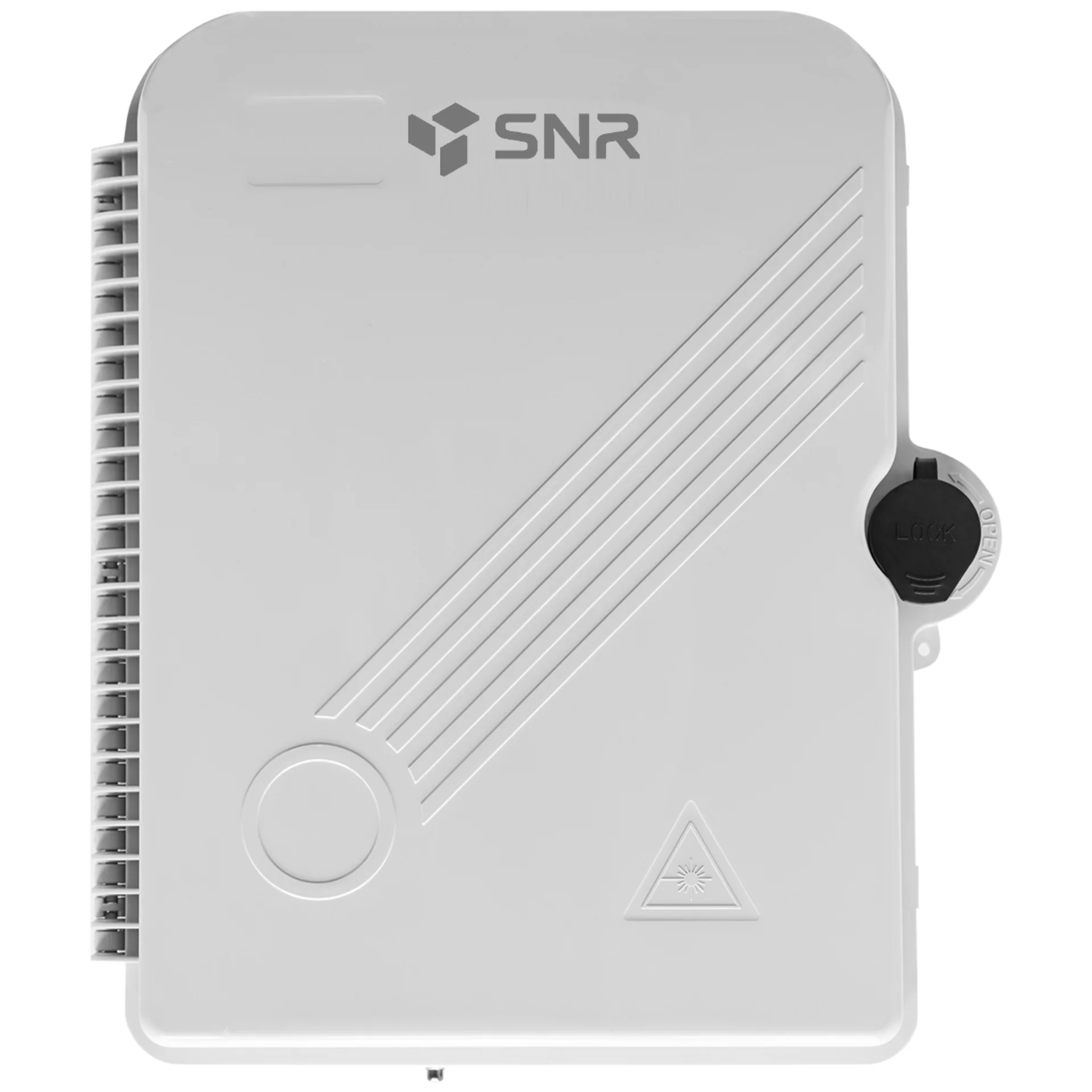

- встроенный замок, обеспечивает защиту от несанкционированного доступа;
- приятный внешний вид.
Дополнительные опции:

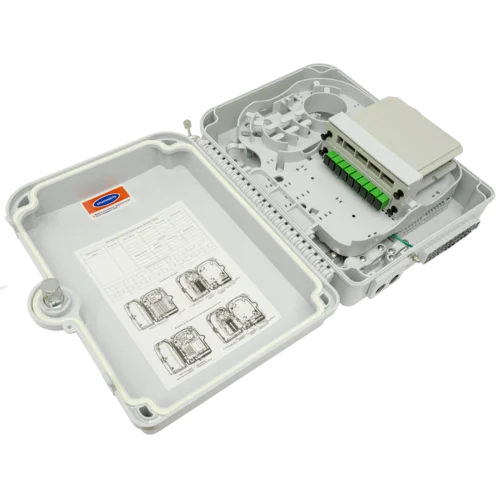

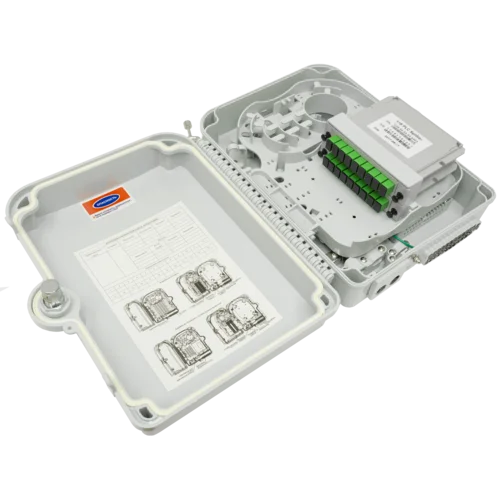

- адаптерная планка на 24 порта SC может быть заменена на планку FT-CW-2C (входит в комплект поставки), которая позволяет установить оптитический делитель различной конфигурации 1х4, 1х8, 1х16 (401-05-04, 401-05-08, 401-05-16).
Сравнительная таблица аналогичных моделей
| Параметры | SNR-FTTH-FDB-24A | SNR-FTTH-FDB-24L | SNR-FTTH-FDB-24X | BO-FTTH-FDB-24C | BO-FTTH-FDB-24X |
| Бренд |  |
|
|
 |
|
| Количество дополнительных (полупробивных) отверстий | 2 | 2 | 1 | 1 | 2 |
| Материал корпуса | ABS пластик | ABS пластик | ABS пластик | ABS пластик + PP | Поликарбонат+ ABS пластик |
| Вес | 1,5 кг | 1,6 кг | 1,6 кг | 1,5 кг | 1,6 кг |
| Тип кабеля (абонентский) | плоский | плоский | плоский | круглый до 5 мм | плоский |
| Цвет | светло-серый | серый | серый | темно-серый | серый |
| Крепление для оптической коробки | дополнительно приобретается | идет в рамах конструктива на задней стенке | дополнительно приобретается | дополнительно приобретается | дополнительно приобретается |
| Общие | |
|---|---|
| Тип монтажа | Уличный |
| Крепление под ленту | Нет |
| Возможность размещения делителя PLC | Да |
| Материал: | ABS пластик |
| Цвет | Серый |
| Количество вводов линейного кабеля | 2 |
| Допустимый диаметр вводимых кабелей, мм | до 16 |
| Количество выводов абонентского кабеля | 24 |
| Количество устанавливаемых адаптеров | 24 |
| Тип устанавливаемых адаптеров | SC/LC Duplex |
| Степень защиты | IP65 |
| Температура эксплуатации, °C | от -40 до 60 |
| Габаритные размеры, мм | 320х240х100 |
| ВЕС, КГ | 1,6 |
| Количество в упаковке | 10 |

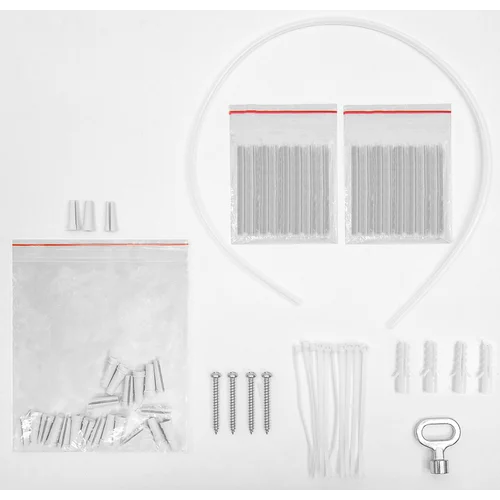

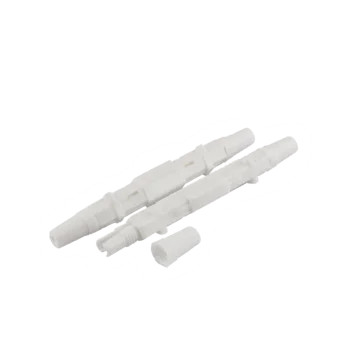

| Комплект поставки | Бокс SNR-FTTH-FDB-24X - 1 шт Ключ - 1 шт Транспортная трубка - 1 шт Уплотнители для абонентских кабелей - 24 шт Расходные материалы: саморезы, дюбели, стяжки, гильзы КДЗС - 1 комплект |
