Внимание! Кабель не требует перемотки и отгружается на заводских барабанах по 2км.
Назначение:
Оптический кабель SNR-ADSS-UT предназначен для подвеса на опорах воздушных линий связи, контактной сети железных дорог, линий электропередач с максимальной величиной потенциала электрического поля до 12 кВ, а также между зданиями и сооружениями.
.1.png)
.1.png)
.1.png)
.1.png)
Применение:
Основная область применения такого кабеля - подключение по технологиям GEPON, GPON. Применяется в случаях, когда классический для таких задач кабель типа FTTh, не способен обеспечить необходимую надёжность кабельной инфраструктуры. Например, при повышенных ветровых и гололёдных нагрузках.
Рекомендуемые пролеты*
| Районы РФ по толщине стенки гололеда | I | II | III | IV | V | VI |
| Стрела провеса 1% | 70 | 55 | 30 | - | - | - |
| Стрела провеса 2% | 85 | 50 | 35 | 25 | - | - |
| Стрела провеса 3% | 95 | 60 | 40 | 30 | 20 | - |
Конструкция:

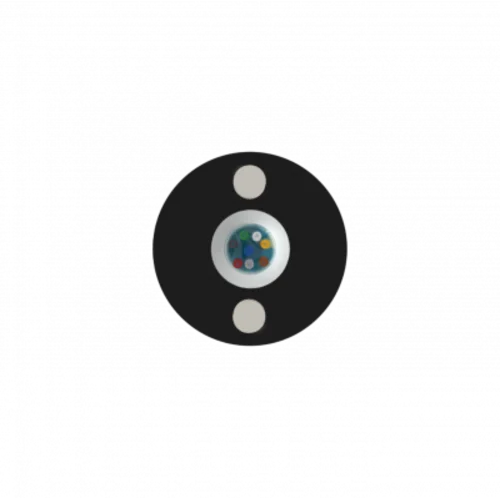

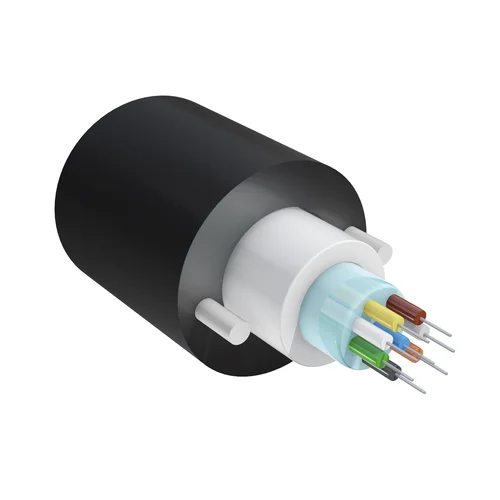

Кабель представляет собой полностью диэлектрическую конструкцию с центрально расположенным оптическим модулем. Может содержать от одного до восьми оптических волокон, соответствующих рекомендации ITU-T G.652.D (стандартное одномодовое волокно с подавленным «водяным пиком»). Для защиты волокон от воздействия водорода, свободное пространство внутри оптического модуля заполнено гидрофобным гелем. Устойчивость к продольным натяжениям кабелю придают два FRP-прутка (Fiber-epoxy Reinforced Plastic) диаметром 0,8мм. Наружная оболочка изготовлена из светостабилизированного MDPE (полиэтилен средней плотности).
*расчет носит рекомендательный характер и не может служить основой для проектирования ВОЛС
| Общие | |
|---|---|
| Тип оптического кабеля | Абонентский Drop |
| Диэлектрическая конструкция | Да |
| Количество волокон | 8 |
| Тип волокна | SM (G.652.D) |
| Типовое затухание, дБ/км | ≦0,35 (1310 нм) / ≦0,22 (1550 нм) |
| Диаметр кабеля, мм | 5,0 |
| Силовой элемент | Два стеклопластиковых прутка |
| Диаметр силового элемента, мм | 0,8 |
| Стойкость к растяжению, кН | 1.0 |
| Материал оболочки | MDPE |
| Цвет оболочки | Черный |
| Температура монтажа, °C | от -10 до 50 |
| Температура хранения, °C | от -60 до 70 |
| Температура эксплуатации, °C | от -60 до 70 |
| Масса кабеля, кг/км | 21 |
| Кратность заказа | 2 |
| Габариты барабана, мм | 550x380x550 |
