Оптический разъем MPO (Multi-fiber push-on) является разумной альтернативой для кабельной инфраструктуры систем высокой плотности, где используются сотни или тысячи портов.

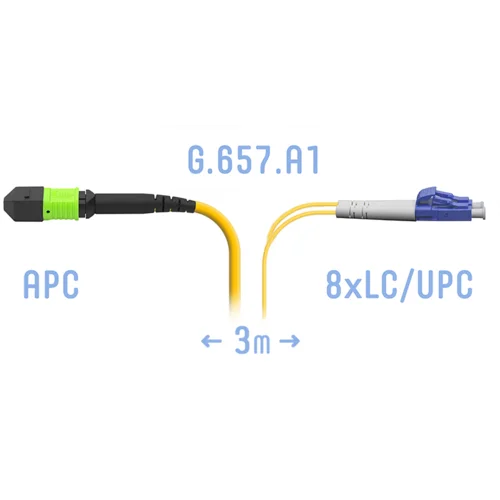

Патчкорд MPO/APC - 8LC/UPC используется для подключения LC-портов активного оборудования к кассетам MPO-LC, а также для соединения с кабельными сборками MPO-MPO через проходные адаптеры.
Патчкорд MPO/APC - 8LC/UPC представляет из себя кабель с пустотелой буферной трубкой с 8 волокнами диаметром 9/125 мкм и внешней оболочкой из LSZH (Low Smoke Zero Halogen). Соединение двух кабельных оболочек выполнено с помощью переходника «MIDI fan-out» уменьшенного размера. Переходник «MIDI fan-out» также используется в качестве силового элемента, за который кабельная сборка фиксируется внутри или снаружи коммутационной панели.
Данный патчкорд содержит волокно G.657.А1: одномодовое волокно с подавленным "водяным пиком" и уменьшенными потерями на изгибе.
Применение:
- оперативная Plug & Play организация зон распределения подсистем ЦОД и высокоплотных СКС;
- коммутация приложений Gigabit Ethernet, Fiber Channel, 10G Ethernet, InfiniBand;
- подключение активного оборудования по схеме Interconnect или Crossconnect;
- переход от многоволоконных MPO к стандартным оптическим разъемам;
- поддержка передачи на основе параллельной оптики 40/100 Гбит/с;
- создание систем с возможностью гибкой реконфигурации.
Особенности:
позволяют быстро провести монтаж в тех случаях, когда на одном конце сегмента должны использоваться отдельные соединения LC — например, при прямом подключении к активному оборудованию;
обеспечивают оптимизированную плотность портов — многоволоконный разъем MPO относится к классу компактных коннекторов— при этом поддерживается до 8 коннекторов LC (4 Duplex LC);
сегменты MPO-LC обычно используются для соединения шкафов между собой;
сегменты MPO-LC в конфигурации «гидра» идеально подходят для организации близко расположенных соединений, например, в пределах одной и той же стойки или шкафа.
Быстрота и удобство монтажа:
кабельная система собирается так же просто, как включается вилка в розетку;
кабели защелкиваются в кассеты, причем с предотвращением ошибочного подключения.
Модульность и адаптируемость:
соединительные кабели разной длины;
разветлительные кабели для большей гибкости;
изготовление и тестирование кабелей в фабричных условиях;
использование прецизионных технологических процессов;
совершенный контроль качества.
Экономическая эффективность:
меньшая трудоемкость монтажа и поверка системы;
меньшие расходы на обустройство кабельных трасс, монтажных шкафов.
MPO-8LC эффективная в ценовом отношении конфигурация позволяет обеспечить подключение сегмента MPO к дуплексным портам LC в стационарном активном оборудовании, как правило, в пределах одной и той же стойки или шкафа.
По желанию заказчика изготовляем патчкорды:
разной длины;
в различном конструктивном исполнении: без штифтов (Female / Female); с штифтами (Male / Male); с штифтами на одном из коннекторов (Female / Male);
с категорией волокна: OM3 / OM4 / OM5.
Технические характеристики | |
---|---|
Тип патчкорда | Распределительный (Duplex) |
Количество волокон | 8 |
Тип волокна | SM (G.657A1) |
Тип коннектора A | MPO |
Тип коннектора B | LC |
Тип полировки коннектора A | APC |
Тип полировки коннектора B | UPC |
Материал пластика | Соответствует UL94V-0 |
Длина патч-корда, м | 3 |
Диаметр кабеля, мм | 3,0 |
Материал оболочки | LSZH |
Цвет оболочки | Желтый |
Типичные вносимые потери, дБ | 02±01 |
Максимальные вносимые потери, дБ | 0,5 |
Воспроизводимость, дБ | ≤0,10 |
Заменяемость, дБ | ≤0,20 |
Обратное отражение, дБ | ≥50 |
Минимальный радиус изгиба, мм | 30 |
Количество подключений | Более 1000 раз |
Диапазоны температур | |
Температура хранения, °C | от -40 до 70 |
Температура эксплуатации, °C | от -20 до 70 |
