Патчкорд FTTH – это специальный шнур (коммутационный кабель), который имеет конструкцию, подходящую для внешнего использования в условиях жесткой эксплуатации с большой вероятностью механических нагрузок, а также внутри помещений. Обеспечивает низкие потери на изгибах малого радиуса.

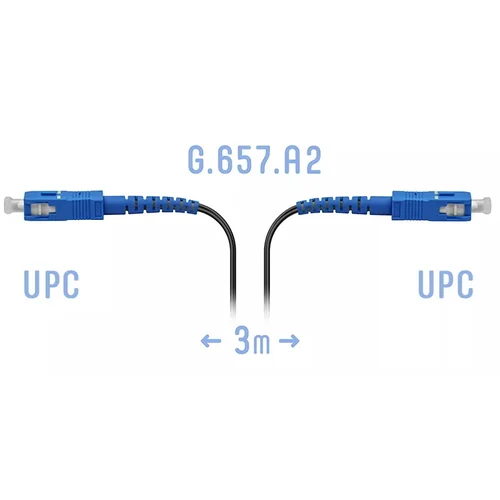

Патчкорд FTTH SC/UPC-SC/UPC представляет собой отрезок одноволоконного FTTH-кабеля, усиленного двумя FRP-прутками (Fiber Reinforced Plastic), длиной 3 метра, оконцованный с двух сторон оптическими коннекторами SC, тип полировки - UPC (Ultra Physical Contact). В данных патчкордах используется одномодовое волокно с уменьшенными потерями на изгибе G.657.A2.
Оболочка кабеля выполнена из LSZH материала.
Основное применение подключение абонентов в сетях GPON/PON, FTTH и других оптических сетях с глубоким проникновением оптики.
Преимущества использования FTTH патчкордов:
- Соответствует требованиям высокой пропускной способности и передачи данных на большие расстояния;
- Два силовых элемента обеспечивают устойчивость к продольным натяжениям;
- Простая, гибкая конструкция удобна при прокладке и эксплуатации;
- Данные патчкорды так же можно использовать как пигтейлы.
Удобство использования:
При планировании работ монтажных бригад отпадает необходимость в перевозках барабанов с кабелем и его отмотка, готовые шнуры может использовать один монтажник.
Готовое решение:
Существенно уменьшается риск некачественной сборки линии, вы используете готовый шнур, уже проверенный производителем и соответствующий всем заявленным характеристикам.
Основные характеристики:
- Малые вносимые потери;
- Малое отражение;
- Хорошая воспроизводимость*;
- Хорошая заменяемость**;
- Высокая температурная стабильность.
* - под термином воспроизводимость понимается разброс вносимых потерь для одного и того же экземпляра изделия.
** - под термином заменяемость понимается разброс вносимых потерь для разных экземпляров изделий одного типа.
По желанию заказчика изготовляем патчкорды:
- разной длины;
- с любым типом коннектров;
- с любым типом полировки (UPC/APC).
Информация для заказа:
Артикул | Длина, м. |
SNR-PC-FTTH-SC/UPC-B-3m | 3 |

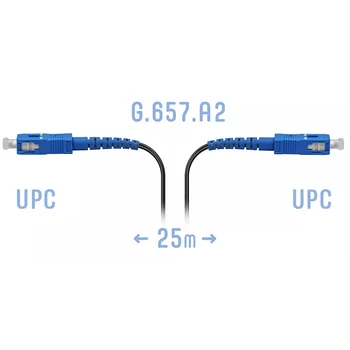

SNR-PC-FTTH-SC/UPC-B-25m | 25 |

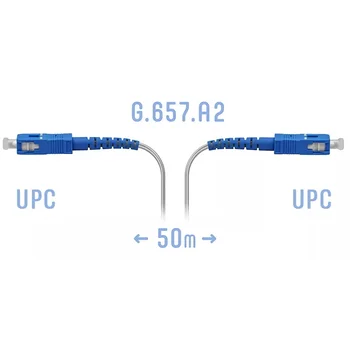

SNR-PC-FTTH-SC/UPC-B-50m | 50 |
Технические характеристики | |
---|---|
Тип патчкорда | FTTH |
Тип волокна | SM (G.657.A2) |
Тип коннектора A | SC |
Тип коннектора B | SC |
Тип полировки коннектора A | UPC |
Тип полировки коннектора B | UPC |
Материал пластика | Соответствует UL94V-0 |
Длина патч-корда, м | 3 |
Материал оболочки | LSZH |
Цвет оболочки | Черный |
Типичные вносимые потери, дБ | 02±01 |
Максимальные вносимые потери, дБ | 0,5 |
Воспроизводимость, дБ | ≤0,10 |
Заменяемость, дБ | ≤0,20 |
Обратное отражение, дБ | ≥50 |
Минимальный радиус изгиба, мм | 15 |
Количество подключений | Более 1000 раз |
Диапазоны температур | |
Температура хранения, °C | от -40 до 70 |
Температура эксплуатации, °C | от -40 до 70 |
