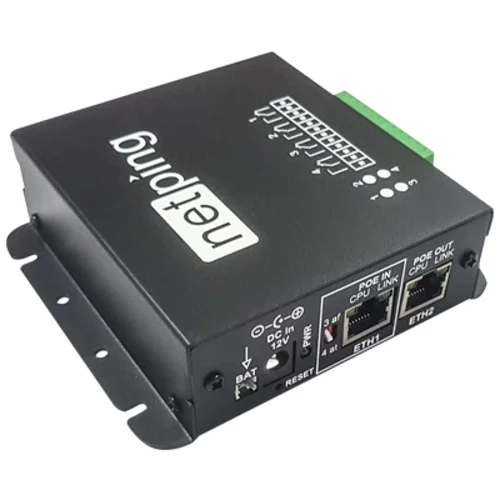

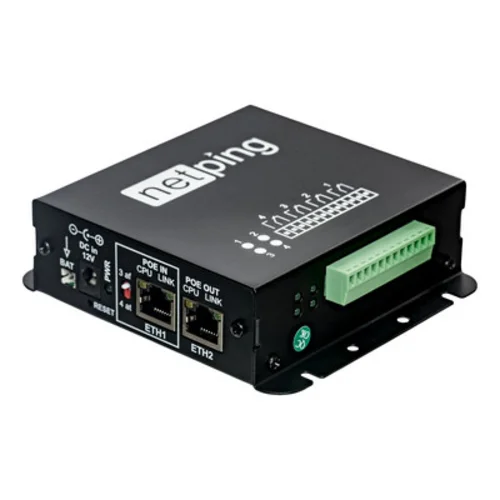

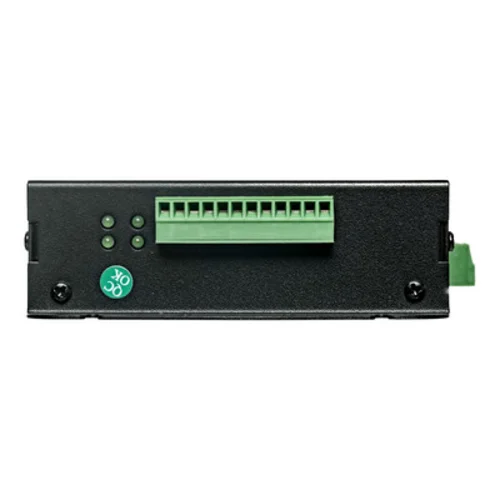

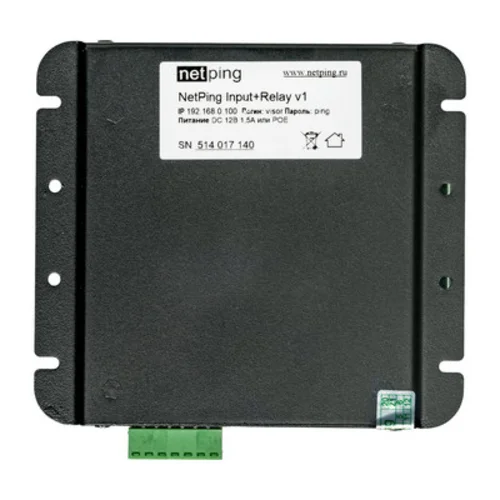

Устройство NetPing Input+Relay v1

Устройство NetPing Input+Relay v1 — это устройство удаленного мониторинга датчиков, оснащенное 4 встроенными маломощными реле. Дает возможность подключать датчики типа «сухой контакт» и датчики с интерфейсом 1-wire. Устройство имеет металлический компактный корпус и кронштейны для установки на DIN-рейку. Подключаемые к нему датчики двери, движения, удара, сирены предупредят о несанкционированном доступе. Датчики температуры, влажности, протечки позволят получать своевременные уведомления о нештатных ситуациях, а датчики качества электропитания и наличия 220 В — своевременные уведомления о сбоях и пропадании в сети питания.

Устройство NetPing Input+Relay v1 поставляется без блока питания. Для работы можно пользоваться подключением POE (Power over Ethernet) или использовать блок питания 12В 2А.

Внимание: Запрещено питать устройство одновременно от блока питания и от POE!

Обычно NetPing Input+Relay v1 используется для:

• Мониторинга климатических условий работы оборудования;
• Мониторинга и ограничения доступа к шкафам;
• Управления с помощью реле внешними устройствами и оборудованием;
• Уведомления ответственных лиц о нештатных ситуациях.

Технические характеристики

Датчики:

• Поддержка датчиков 1-wire: Да
• Датчик наличия 220В: До 4-х датчиков
• Датчик двери: До 4-х датчиков
• Датчик влажности: До 2-х датчиков
• Термодатчики: До 2-х датчиков
• Встроенный термо датчик: Да
• IO линии: Нет
• Линии ввода: 4 линии
• ИК приёмо-передатчик: Нет
• Датчик протечки: До 4-х датчиков
• Порт RS232: Нет
• Порт RS485: Нет
• Датчик удара: До 4-х датчиков
• Датчик дыма (ИП212-141): Нет
• Датчик движения: До 4-х датчиков
• Сигнальная сирена: До 4-х сирен
• Управляемая розетка NetPing AC/DIN: До 4-х розеток
• Датчик дыма комбинированный (дым/тепло) ИП 212/101-2М-A1R с базой Е412NL: До 4-х датчиков
• МАЯК-12-СТ: До 4-х оповещателей
• Датчик воздушного потока (модель АМС520): До 4-х датчиков
• BM8070D Силовое реле 16А/250В на DIN-рейку: До 4-х реле
• MP701 Исполнительный элемент (4 независимых канала по 2 кВт 10А): Да

Физические параметры

• Размеры устройства, мм: 103 х 115 х 33
• POE питание: Да
• Тип вилки электропитания: разъём DJK-02A D=2.1 mm
• Электропитание: 12В DC, PoE-B 12–50 В
• Диапазон температуры эксплуатации, °C: -30 .. 50
• Собственная потребляемая мощность, Вт: до 13
• Вес, г: 330

Базовые параметры

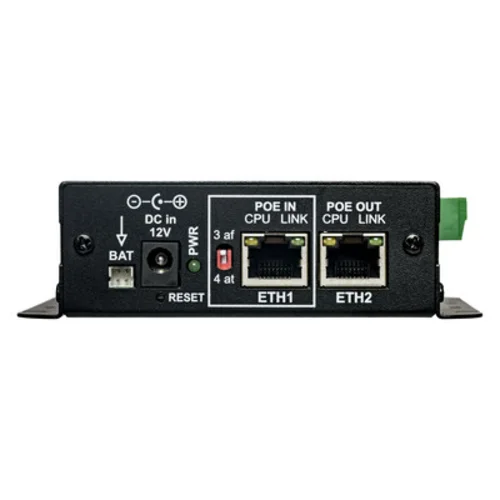

• Ethernet порт: 2 x 10/100 BASE-TX
• Безвентиляторное исполнение: Да
• Обновление ПО пользователем: Да
• Встроенный аккумулятор для системы уведомлений: Нет
• Статический IP и MAC адрес: Да

Функциональность

• Уведомления по Email: Да
• Синхронизация времени по NTP: Да
• Встроенный журнал событий: Да
• Поддержка LOGIC: Да
• Поддержка СМС команд: Нет
• Уведомление по SMS: Нет
• Управление по SNMP: Да, SNMP v1
• SNMP TRAP уведомления: Да, SNMP v1/v2
• Syslog уведомления: Да
• Поддержка telnet: Нет
• Поддержка Url-encoded команд (HTTP API): Да

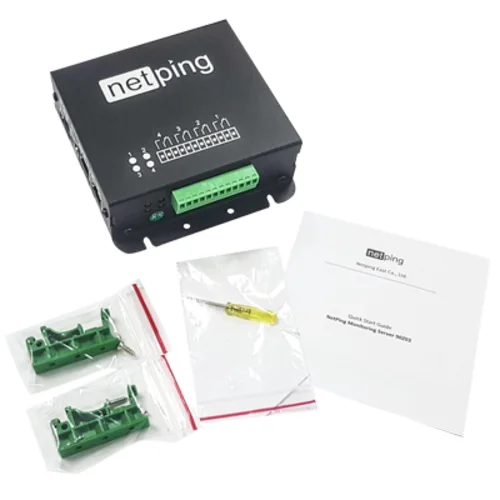

Комплект поставки

• Устройство
• Ответная часть клеммника 15EDGK-3.5-7P
• Уши или пластина для крепления на плоскую панель
• Кронштейн для DIN-рейки
• Руководство по быстрому запуску

Функциональные характеристики:

• 2 х 10/100-BASE-TX Ethernet-порта;
• Металлический корпус с кронштейнами для возможности крепления на DIN-рейку;

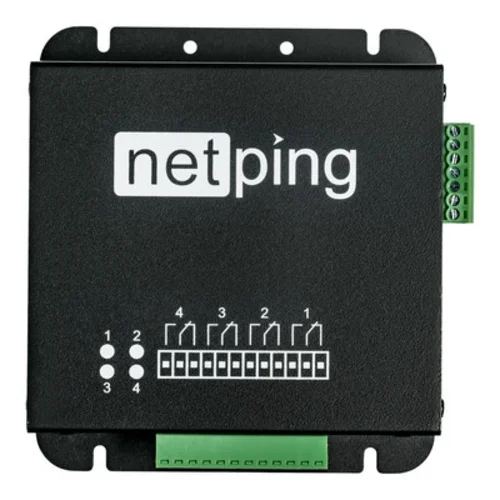

• 4 встроенных перекидных реле на 24 В с индикацией включения;
• Встроенный термодатчик;
• Поддержка 1-Wire-датчиков;

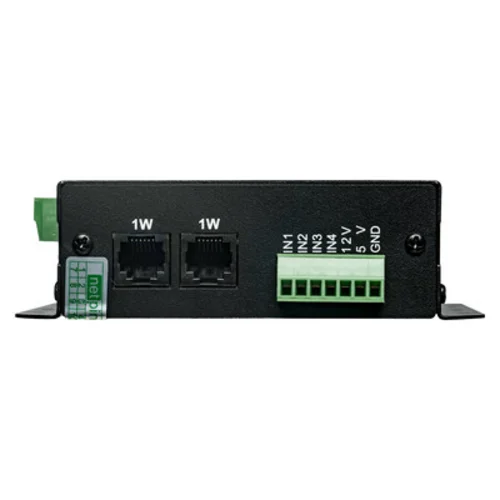

• 4 Input-линии для подключения датчиков типа «сухой контакт»;
• Поддерживаются внешние датчики: температуры, влажности, двери, протечки, наличия 220 В, удара, движения и другие;
• Питание устройства от POE (Power over Ethernet) или при помощи блока питания 12В 2А.
