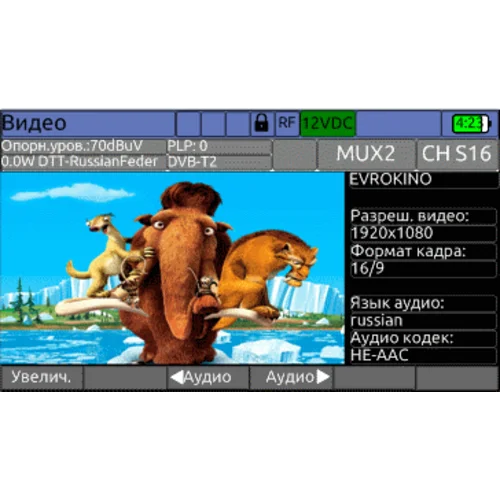

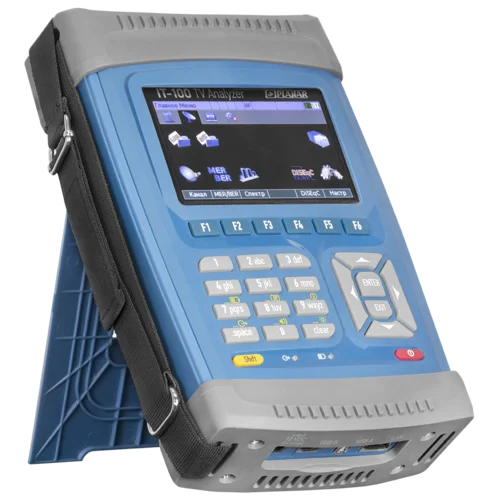

Мультисистемный измеритель Planar ИТ-100 предназначен для измерения параметров сигналов цифрового и аналогового телевидения. Измеритель поддерживает работу с цифровыми стандартами DVB-C, ITU-T J.83 Annex A/B/C кабельного, DVB-T/T2/H вещательного, DVB-S/S2 спутникового телевидения. Измеритель обеспечивает декодирование цифровых сигналов стандартов MPEG-1, MPEG-2, MPEG-4, H.264. Для сигналов аналогового телевидения измеритель поддерживает работу со стандартами PAL/NTSC/SECAM. Измеритель обеспечивает прием, декодирование и измерение параметров потока IPTV. Измеритель может быть использован как в лабораторных условиях, при питании от внешнего источника питания, так и в полевых условиях при питании от встроенного аккумулятора.
Особенности:
- Цветной 4.3" TFT дисплей с разрешением 480x272 точек;
- Слот для подключения CAM модуля;

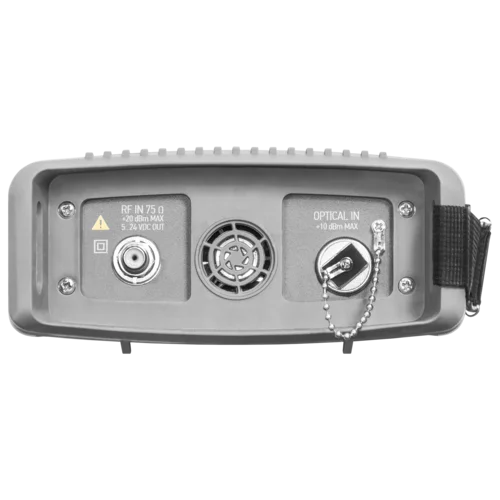

- Встроенный оптический приемник, работающий в диапазоне длин волн от 1100 до 1650 нм (сменные адаптеры SC и FC в комплекте);
- Функция измерения мощности оптического сигнала;
- Питание внешних устройств с поддержкой команд DiSEqC уровня 1.2;
- Ударопрочный корпус;
- Встроенный динамик для контроля звукового сопровождения;
- Работа от аккумулятора, сетевого блока питания или бортовой сети автомобиля;
- Внесён в Государственный реестр средств измерений Российской Федерации под № 70115-17.
Измерение параметров телевизионных сигналов:

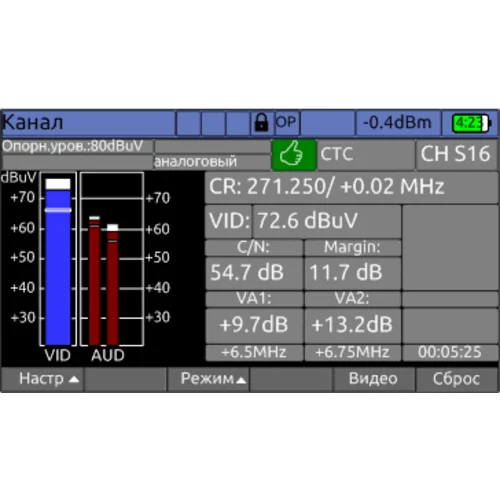

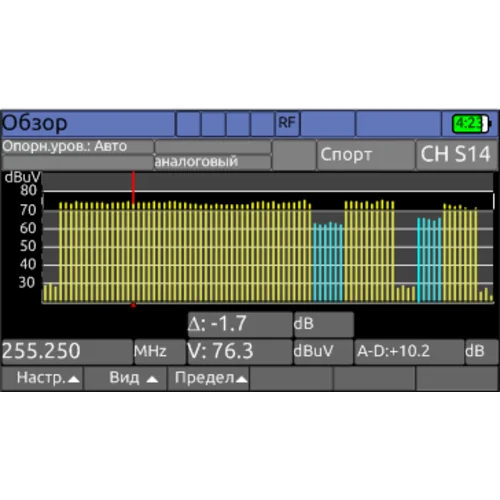

- Аналоговое телевидение PAL, SECAM, NTSC - уровень мощности, V/A, C/N (внутри и вне полосы видеосигнала), глубина модуляции, уровень паразитной модуляции (HUM), уровень CSO и CTB помех;

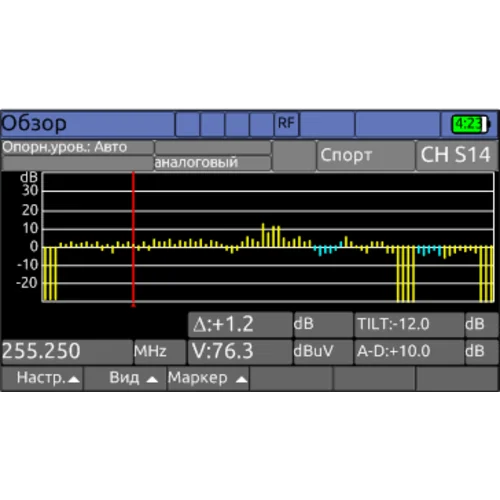

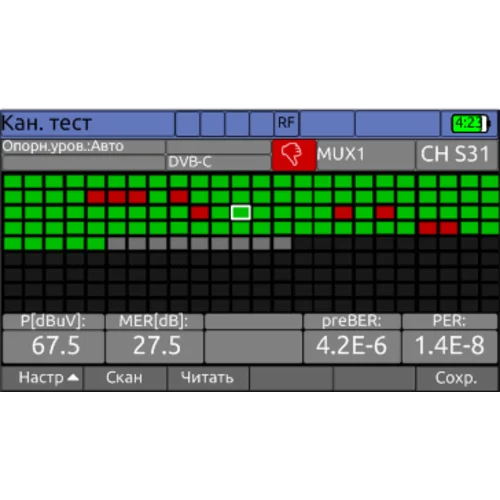

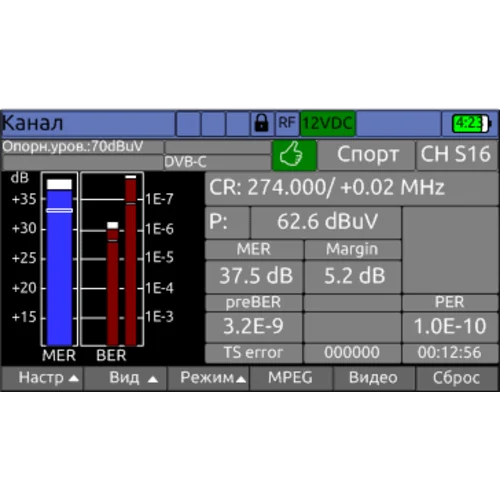

- Кабельное цифровое телевидение DVB-C, ITU-T J.83 AnnexA/BC - уровень мощностм, MER, BER, констелляционная диаграмма, неравномерность канала, временной анализ появления ошибок;
- Наземное вещательное цифровое телевидение DVB-T, DVB-T2 - мощность, MER, BER, констелляционная диаграмма, эхо диаграмма, временной анализ появления ошибок;

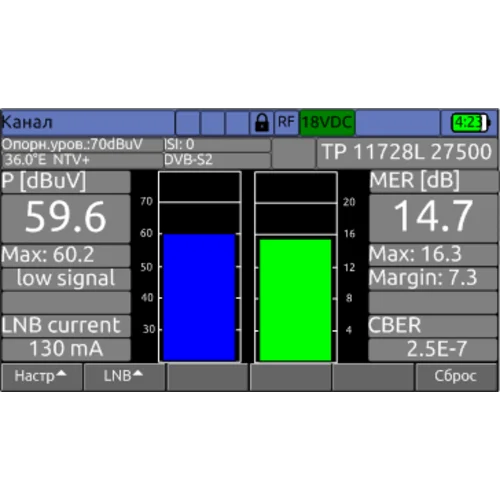

- Спутниковое вещательное цифровое телевидение DVB-S, DVB-S2 - мощность, MER, BER, констелляционная диаграмма, временной анализ появления ошибок;
- IP цифровое телевидение UDP и RTP unicast и multicast (IGMPv2) - средняя скорость потока, число потерянных пакетов (для RTP), неравномерность интервала прихода пакетов;

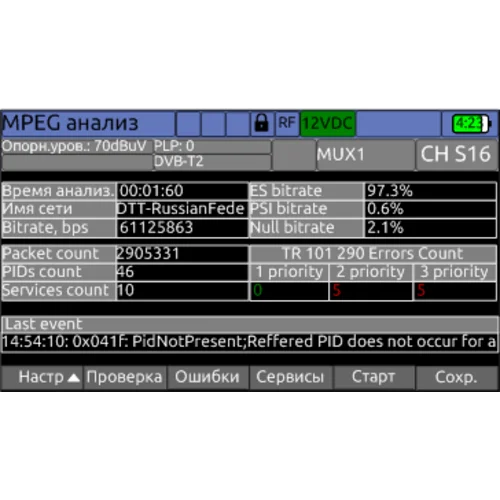

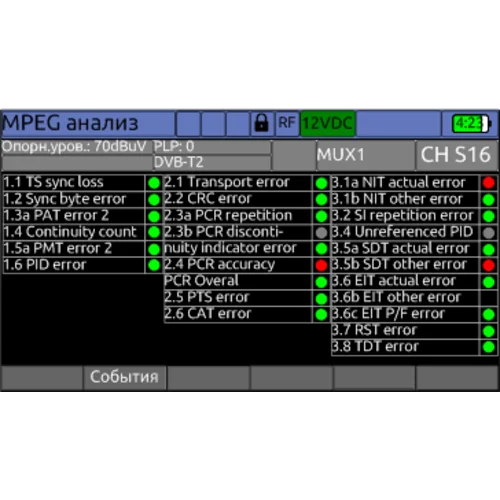

- Анализ структуры транспортного потока MPEG на соответствие стандарту TR 101 290 с возможностью сохранения потока в файл.
| Технические характеристики | |
|---|---|
| Тип измеряемого сигнала | IPTV; DVB-S/S2; DVB-T/T2; MPEG TS; DVB-C; PAL/SECAM |

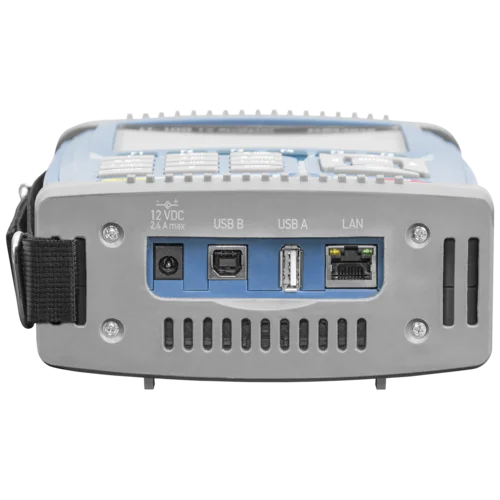

| Интерфейсы ввода/вывода сигналов | оптический; GbE (RJ-45); радиочастотный (F) |
| Протоколы и режимы сетевого вещания | RTP/UDP unicast/multicast |
| Измеряемые параметры транспортного потока | Согласно ETSI TR 101 290 |
| Диапазон измеряемых уровней ВЧ сигнала | от 20 до 120 дБмкВ |
| Пределы допускаемой погрешности измерения | ±1,2 дБ |
| Общие характеристики | |
| Исполнение | Переносной |
| Управление и мониторинг | VNC, USB |
| ВЕС, КГ | 1,5 |
| Габариты, мм | 245x150x65 |

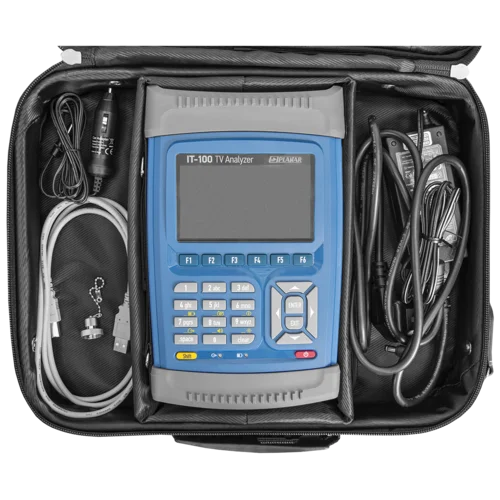

| Комплектация | Сетевой кабель для блока питания - 1 шт. Блок питания - 1 шт. Кабель для подключения к бортовой сети автомобиля - 1 шт. ВЧ переходник F-IEC - 1 шт. Адаптер FC оптического разъёма с колпачком - 1 шт. Адаптер SC оптического разъёма с колпачком - 1 шт. Кабель для USB-порта - 1 шт. Отвёртка крестовая - 1 шт. Переносной ремень - 1 шт. Транспортировочный кейс - 1 шт. Руководство по эксплуатации - 1 шт. ВЧ переходник F-F - 1 шт. Аккумулятор - 1 шт. Устройство - 1 шт. |
| Время работы от аккумулятора | не менее 4 ч |
