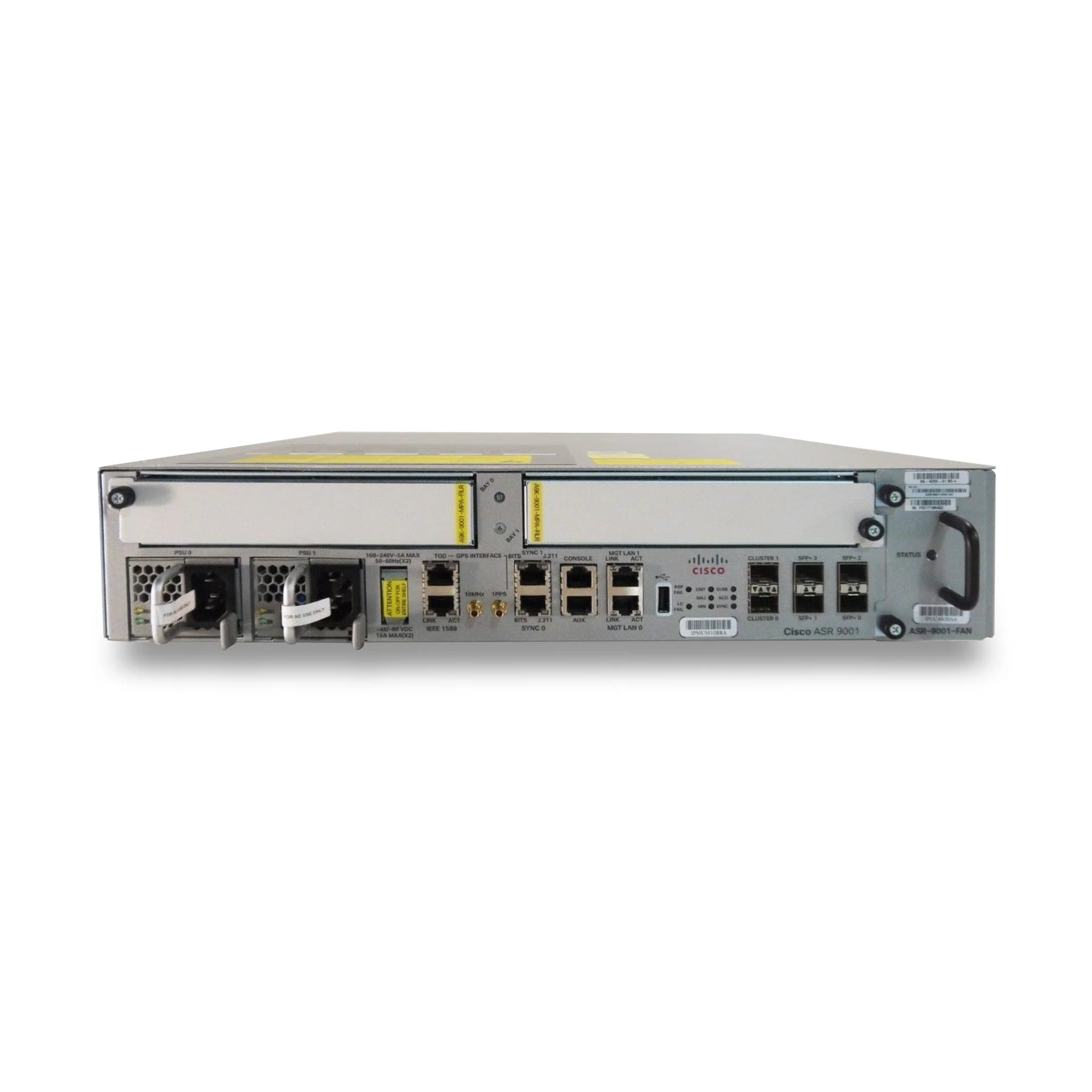

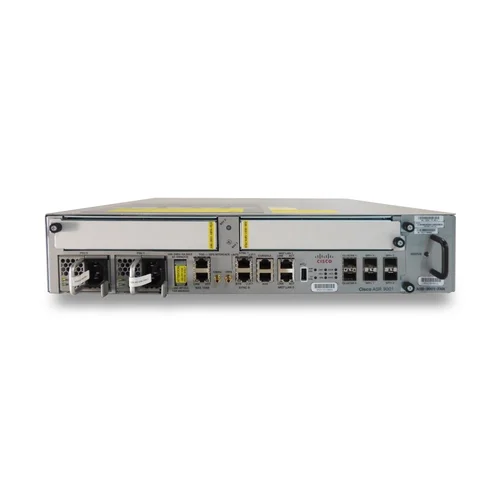

Спецификация устройства
Система создана для высокой производительности и высокой надёжности. Встроенный RSP обладает возможностью поддержки пропускной способности матрицы до 120Gbps.
Технические характеристики:
| Шасси |
ASR-9001-S |
|
Встроенные интерфейсы |
2(4) x 10 GE SFP+ |
|
Модульные интерфейсы |
20 x 1 GE, 2 x 10 GE, 4 x 10 GE, 1 x 40 GE |
|
Отказоустойчивость |
Дополнительный БП |
|
Партномеры БП |
• A9K-750W-AC |
|
Физические размеры |
• Высота: 88.2 mm |
|
Питание |
• Мировое AC (90-265V; 50-60 Hz) |
|
Потребляемая мощность |
375W типичная, 425W максимальная |
|
Условия эксплуатации |
|
|
Номинальная температура |
41 - 104ºF (5 - 40ºC) |
|
Кратковременный запуск возможен при температуре |
23 - 131ºF (-5 - 55ºC) |
|
Номинальная относительная влажность |
10 - 85% |
|
Кратковременный запуск возможен при |
5 - 90% |
| Температура хранения | -40 - 158ºF (-40 - 70ºC) |
| Относительная влажность хранения | 5 - 95% Прим: Не превышая 0.024kg влажного или сухого воздуха |
| Мин. Уровень моря | -1800m |
| Вентиляционная струя | От боковой стенки до боковой стенки |
| Соответствие стандартам | |
| Network Equipment Building Standards (NEBS) | Cisco ASR 9001 is designed to meet: • SR-3580: NEBS Criteria Levels (Level 3) • GR-1089-CORE: NEBS EMC and Safety • GR-63-CORE: NEBS Physical Protection • VZ.TPR.9205: Verizon TEEER |
| ETSI standards | Cisco ASR 9001 is designed to meet (qualification in progress): • EN300 386: Telecommunications Network Equipment (EMC) • ETSI 300 019 Storage Class 1.1 • ETSI 300 019 Transportation Class 2.3 • ETSI 300 019 Stationary Use Class 3.1 • EN55022: Information Technology Equipment (Emissions) • EN55024: Information Technology Equipment (Immunity) • EN50082-1/EN-61000-6-1: Generic Immunity Standard |
| Устойчивость | Cisco ASR 9001 is designed to meet: • IEC/EN-61000-4-2: Electrostatic Discharge Immunity (8kV Contact, 15kV Air) • IEC/EN-61000-4-3: Radiated Immunity (10V/m) • IEC/EN-61000-4-4: Electrical Fast Transient Immunity (2kV Power, 1kV Signal) • IEC/EN-61000-4-5: Surge AC Port (4kV CM, 2kV DM) • IEC/EN-61000-4-5: Signal Ports (1kV) • IEC/EN-61000-4-5: Surge DC Port (1kV) • IEC/EN-61000-4-6: Immunity to Conducted Disturbances (10Vrms) • IEC/EN-61000-4-8: Power Frequency Magnetic Field Immunity (30A/m) • IEC/EN-61000-4-11: Voltage DIPS, Short Interruptions, and Voltage Variations • EN 50121-4: Railway EMC |
| Безопасность | Cisco ASR 9001 is designed to meet: • UL/CSA/IEC/EN 60950-1 • IEC/EN 60825 Laser Safety • ACA TS001 • AS/NZS 60950 • FDA: Code of Federal Regulations Laser Safety |
Информация для заказа
Описание |
Поддерживаемая версия ПО |
Партномер |
|
Маршрутизатор ASR 9001-S 2(4) x 10 GE |
Cisco IOS XR Software Release 4.2.1 или более поздний |
ASR-9001-S |
|
Блок питания AC |
Cisco IOS XR Software Release 4.2.1 или более поздний |
A9K-750W-AC |
|
Блок питания DC |
Cisco IOS XR Software Release 4.2.1 или более поздний |
A9K-750W-DC |
|
Модуль с интерфейсами 20x 1 GE |
Cisco IOS XR Software Release 4.2.1 или более поздний |
A9K-MPA-20x1GE |
|
Модуль с интерфейсами 2x 10 GE |
Cisco IOS XR Software Release 4.2.1 или более поздний |
A9K-MPA-2x10GE |
|
Модуль с интерфейсами 4x 10 GE |
Cisco IOS XR Software Release 4.2.1 или более поздний |
A9K-MPA-4x10GE |
|
Модуль с интерфейсом 1 x 40 GE |
Cisco IOS XR Software Release 4.2.3 или более поздний |
A9K-MPA-1x40GE |
| Лицензия на апгрейд до пропускной способности 120Gbps | Cisco IOS XR Software Release 4.3.1 или более поздний | A9K-9001-120G-LIC |
| Общие | |
|---|---|
| Размер таблицы маршрутизации IPv4 | 4000000 |
| Модульные блоки питания маршрутизатора | Да |
| Тип устройства | Маршрутизатор |
| Поддерживаемый тип интерфейсов маршрутизатора | Интерфейсы 10GBase-X SFP+ Интерфейсы 40GBase-X QSFP+ |
| Производительность маршрутизатора Gbps | 60 |
| Линейка Cisco | ASR 9000 |
