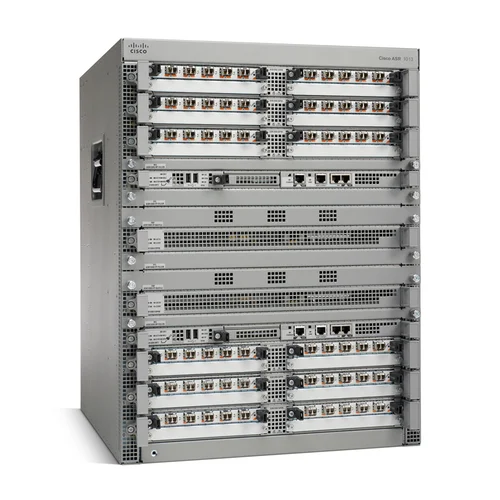

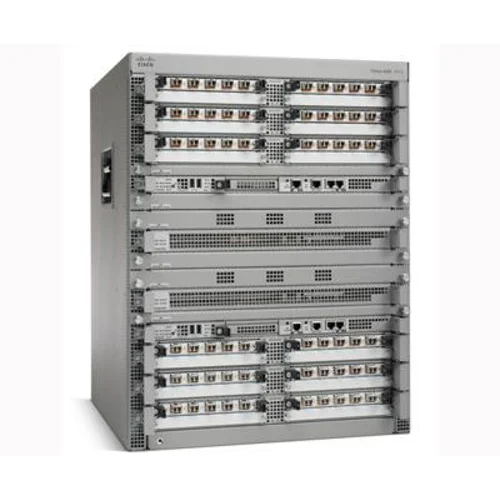

Характеристики Cisco ASR1013
| Размер | 13RU |

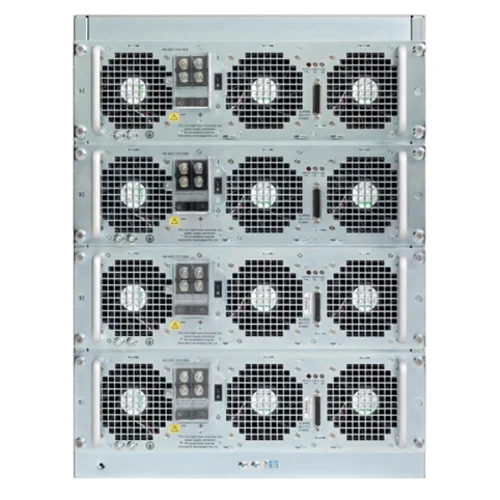

| Два блока питания | AC или DC |
| Полоса пропускания | 40Gbit/s, 100Gbit/s+ – зависит от устанавливаемого ESP |
| Производительность | до 27Mpps для IPv4 и 21Mpps для IPv6 |
| Полоса шифрования | от 10Gbit/s с ESP40 |
| Интерфейсы ввода-вывода |
|
Результаты тестирования ASR1000
.jpg)
Маршрутизаторы Cisco ASR 1000 предназначены для агрегации управляемых сервисов и сервисов "any play". Провайдерам они обеспечивают возможность гибче, эффективнее и с меньшими затратами предоставлять комплексные клиентские и бизнес-сервисы. Предприятиям безопасные, надежные и высокопроизводительные периферийные решения для глобальных корпоративных сетей, конвергирующие информационные, коммуникационные и коммерческие сервисы, а также функции совместной работы.
Модульная архитектура позволяет подобрать конфигурацию оборудования с соответствии с вашими возможностями и потребностями, а мгновенное подключение новых сервисов и быстрая масштабируемость - найти новые источники доходов за счет предоставление новых управляемых и бизнес-сервисов.
Основные особенности:
- Ускорение предоставления сервисов за счет параллельной обработки запросов.
- Функции широкополосной агрегации, расширенной маршрутизации в корпоративных сетях и периферийной маршрутизация в провайдерских сетях.
- Облегчение сетевой конвергенции и внедрение инноваций в области WAN-агрегации, CPE-сервисов и периферийной маршрутизации в провайдерских сетях.
- Снижение операционных расходов и капиталовложения за счет быстрого развертывания новых управляемых и хостовых сервисов на базе унифицированных архитектур и операционных сред.
- Высокая отказоустойчивость благодаря поддержке удобной и экономичной функции обновления ПО без отключения сервисов (ISSU).
- Первый в отрасли полностью интегрированный программируемый модуль управления с самыми широкими на сегодня возможностями масштабирования, операционной эффективности, гибкости и скорости обслуживания

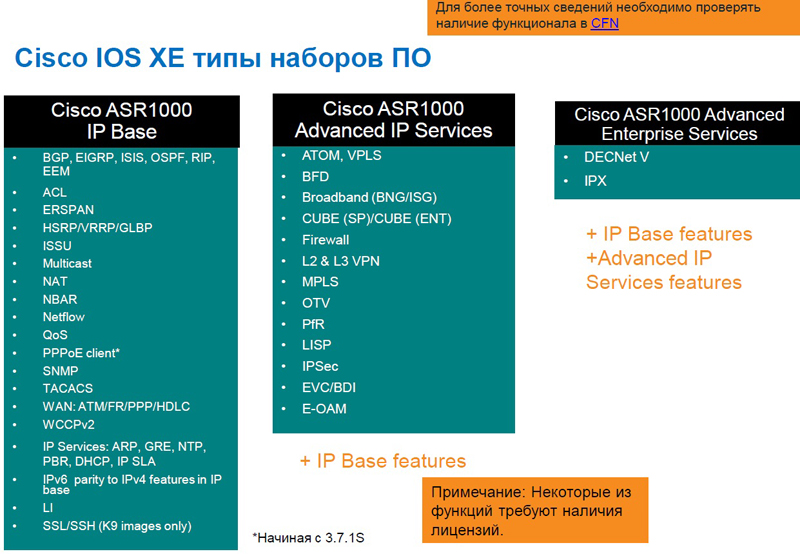

Маршрутизаторы используют новое ПО Cisco IOS XE (устанавливается на Cisco ASR 1000 в качестве модульной ОС). Это ПО разработано на базе Cisco IOS 12.2SR и обеспечивает высокую надежность, скорость и возможность модульной компоновки. Высочайшая гибкость и производительность встроенного процессора Cisco ASR 1000 обеспечивает безопасность сети, оптимизацию сетевого трафика, поддержку Cisco IOS Firewall и другие дополнительные функции Cisco IOS XE без необходимости подключения дополнительного оборудования.
.jpg)

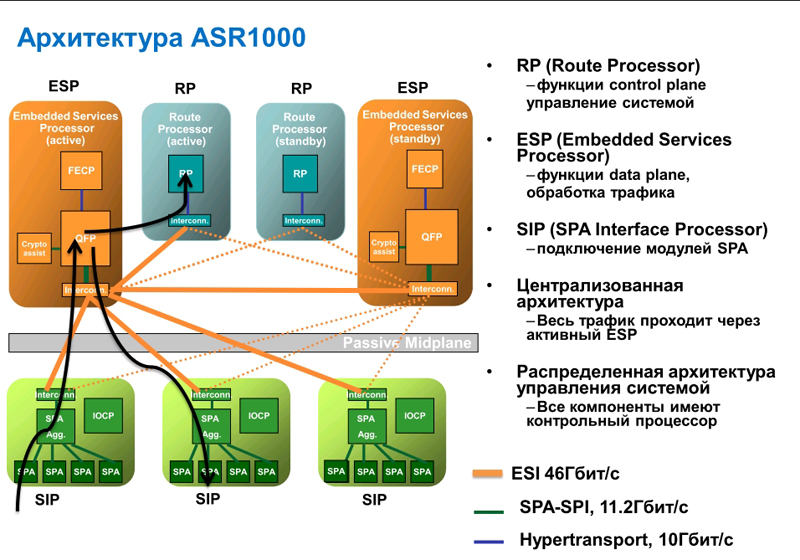

Cisco ASR 1000 позволяют провайдерам консолидировать различные устройства и предоставлять пользователям несколько мгновенно подключаемых управляемых сервисов. Для этого нет необходимости подключать специальные устройства и модули, что позволяет снизить операционные расходы за счет снижения затрат на обслуживание. Провайдеры управляемых услуг могут задавать приоритетность трафика сервисных устройств, связанного с выполнением отдельных приложений, и повысить приоритетность трафика, требующего непрерывного и стабильного подключения - например, IP-телефонии или видео.
.jpg)

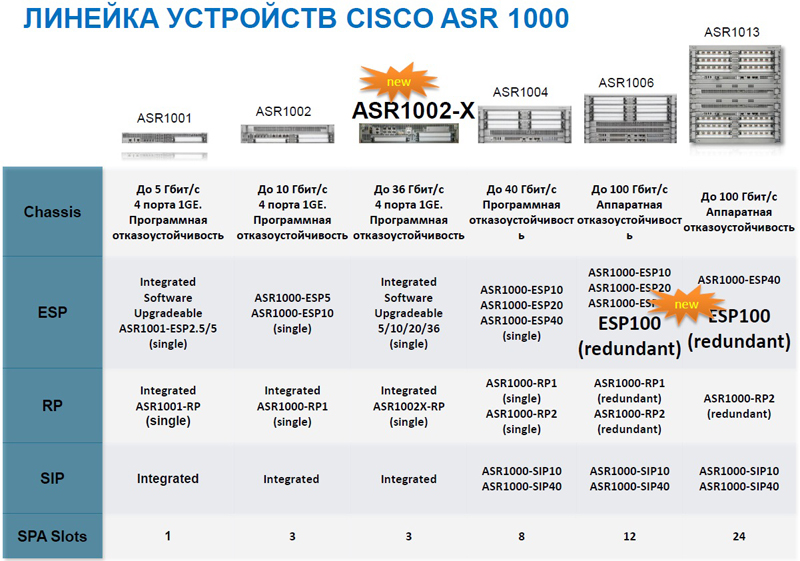

В серию входит шесть моделей: Cisco ASR1001, ASR1002, ASR1002-X, ASR1004, ASR1006 и ASR1013 имеющие производительность до100Гбит/с. Все они используют инновационный процессор Cisco QuantumFlow, который обеспечивает не только высокую производительность, но и поддержку таких сервисов, как шифрование и файрволл, QoS, NBAR, инспектирование пакетов на основе ПО, широкополосное подключение, контроль пограничных сессий и т. д.
.jpg)
Таблица 1. Сравнение моделей серии Cisco ASR 1000
| Модель | Cisco ASR1002 | Cisco ASR1002-X | Cisco ASR1004 | Cisco ASR1006 | Cisco ASR1013 |
| Кол-во слотов под SPA адаптер | 3 | 3 | 8 | 12 | 24 |
| Кол-во слотов под ESP | 1 | 0 | 1 | 2 | 2 |
| Кол-во слотов под модуль процессора | Интегрированный | Интегрированный | 1 слот | 2 слота | 2 |
| Кол-во поддерживаемых SIP | Интегрированный | Интегрированный | 2 | 3 | 6 |
| Резервирование | программное | программное | программное | Аппаратное | Аппаратное |
| Включено портов GE | 4 SFP | 6 SFP | 0 | 0 | 0 |
Таблица 2. Применение Cisco ASR 1000 в корпоративных сетях
| Выполняемые функции | Преимущества | Реализация |
| Приоритезация трафика | - применение MQC политик на VLAN и туннелях | - ведение гибкой иерархии |
| Многозадачность, масштабируемость, централизованная безопасность | - снижение CapEx и OpEx при миграции и объединении нескольких Cisco ASR 1000 | - высокая масштабируемость (поддержка тысячи удаленных офисов) |
| Высокопроизводительный брандмауэр | - брандмауэр встроен в Cisco Packet Processor, без использования доп. модулей | - производительность брандмауэра до 10Гбит/с |
| Управление CPE | - поддержка соглашений об уровне сервиса (SLA) | - поддержка избыточности IOS без использования доп. модулей |
Таблица 3. Применение Cisco ASR 1000 провайдерами услуг
| Выполняемые функции | Преимущества | Реализация |
| Широкополосный концентратор доступа (LAC) или сетевой сервер (LNS) по протоколу L2TP | - идеален для массового обслуживания triple-play (данные, голос, видео) | - высокая масштабируемость, до 32000 пользователей и до 16000 туннелей |
| Высокопроизводительный L3VPN | - объединенный набор сервисов в одном процессорном модуле: шифрование, FPM, NBAR, SBC и тд. | - высокая производительность обработки многоадресного трафика |
| Высокопроизводительная пограничная маршрутизация | - высокая масштабируемость | - расширение до 1 млн IPv4 маршрутов или до 250000 IPv6 |
| Пограничный контроллер сессий (SBC) | - простое управление границей сети | - SBC способствует в повышении безопасности, QoS, IPv4 и IPv6 |
Описание на сайте производителя
Производитель: Cisco
| Характеристики | |
|---|---|
| Модульные блоки питания маршрутизатора | Да |
| Тип устройства | Шасси |
| Линейка Cisco | ASR 1000 |
