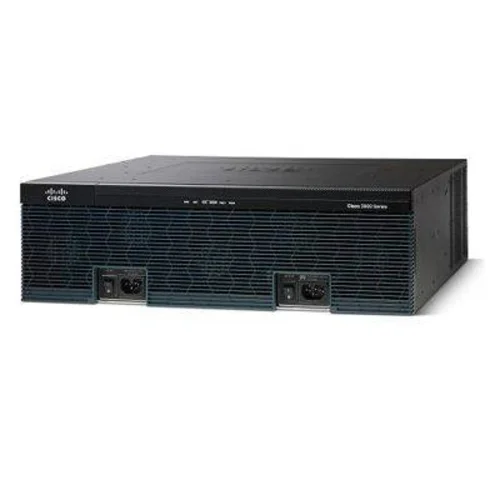

Маршрутизатор Cisco 3925E/K9

В стандартную комплектацию входит: 1Gb Dram памяти и 256Mb Compact Flash,  1 блок питания AC

Cisco® ISR 3900 — серия маршрутизаторов с интеграцией сервисов, разработанная на основании 25-летнего опыта Cisco в области инноваций и создания передовых решений. Архитектура новых платформ обеспечивает поддержку следующего этапа развития филиалов организаций, перенося мультимедийные средства совместной работы и средства виртуализации на уровень филиала и позволяя существенно сократить операционные издержки. Платформы на базе маршрутизаторов Cisco ISR второго поколения позволяют решать не только сегодняшние задачи, но и те задачи, которые возникнут в будущем, поскольку в них используются многоядерные процессоры, поддерживаются высокопроизводительные сигнальные процессоры (DSP) для расширения перспективных возможностей передачи видео, используются мощные сервисные модули с повышенной доступностью, средства коммутации Gigabit Ethernet с поддержкой расширенной спецификации POE, а также новые возможности управления и мониторинга потребления энергии. Кроме того, новый универсальный образ операционной системы Cisco IOS® и модуль Services Ready Engine позволяют разделить развертывание оборудования и программного обеспечения, тем самым обеспечивая надежную технологическую основу, способную быстро адаптироваться к постоянно изменяющимся требованиям к сети. В целом маршрутизаторы Cisco серии 3900 обеспечивают беспрецедентное снижение совокупной стоимости владения (TCO) и высочайший уровень гибкости сети, которые поддерживаются интеллектуальными средствами интеграции лучших в отрасли средств обеспечения безопасности, системы унифицированных коммуникаций, технологий создания беспроводных сетей и прикладных сервисов.

Обзор продукта

Серия Cisco® 3900 является развитием лучшей в своем классе серии маршрутизаторов Cisco с интеграцией сервисов 3800 и состоит из двух платформ (см. рис. 1): маршрутизаторов Cisco ISR 3925 и Cisco 3945. Оба маршрутизатора Cisco ISR серии 3900 поддерживают встроенные средства аппаратного ускорения шифрования, слоты цифровых сигнальных процессоров (DSP) для обработки голоса и видео, дополнительный межсетевой экран, систему предотвращения вторжений, систему обработки вызовов, средства голосовой почты и сервисы приложений. Кроме того, платформы поддерживают широчайший спектр проводных и беспроводных интерфейсов, таких как T1/E1, T3/E3, xDSL, медный и оптоволоконный GE.

Маршрутизаторы Cisco ISR серии 3900 обеспечивают высочайшую производительность и гибкость развертывания сетей в офисах как малых, так и крупных предприятий, при этом эти маршрутизаторы характеризуются лучшими в отрасли показателями окупаемости инвестиций.

Основные бизнес-преимущества

Маршрутизаторы с интеграцией сервисов второго поколения (ISR G2) обеспечивают высочайшую степень интеграции и настройки сервисов. Разработанная с учетом требований к масштабируемости, модульная архитектура этих платформ позволяет наращивать и адаптировать их возможности в соответствии с развитием вашей организации. Бизнес-преимущества маршрутизаторов Cisco ISR серии 3900 перечислены в таблице 1.

Таблица 1. Бизнес-преимущества маршрутизаторов Cisco ISR серии 3900

Архитектура и модульность структура платформы

Маршрутизаторы Cisco ISR серии 3900 сконструированы для удовлетворения требований современных приложений для филиалов, а гибкость их архитектуры позволяет обеспечить поддержку приложений, которые появятся в будущем. Модульная архитектура создана для поддержки растущих требований к пропускной способности, TDM-соединений и полностью интегрированного распределения систем питания модулей, поддерживающих электропитание внешних устройств по стандартам 802.3af Power over Ethernet (PoE) и Cisco Enhanced PoE  (ePoE). В таблице 2 перечислены преимущества и возможности архитектуры маршрутизаторов Cisco ISR серии 3900.

Таблица 2. Функциональные возможности и преимущества архитектуры

Возможности и преимущества модульности

Модульная архитектура маршрутизаторов Cisco серии 3900 (см. таблицу 3) обеспечивает надежную защиту инвестиций заказчиков. Большинство модулей, созданных для маршрутизаторов Cisco предыдущих поколений, таких как серия 3800, поддерживаются маршрутизаторами Cisco серии 3900. Кроме того, эти модули могут использоваться в других маршрутизаторах Cisco, что обеспечивает максимальную защиту инвестиций. К преимуществам типовых интерфейсных карт по всей сети относятся значительное снижение сложности управления ресурсами, упрощение запуска крупных сетей и унификации конфигураций филиалов разных размеров.

Полный список модулей, поддерживаемых маршрутизаторами Cisco серии 3900, включая модули SFP, приведен на web-странице //www.cisco.com/go/3900

 Таблица 3. Модульность — функциональные возможности и преимущества

Программное обеспечение Cisco IOS

Инновационные возможности маршрутизаторов с интеграцией сервисов Cisco серии 3900 основаны на лучшей в отрасли специализированной операционной системе Cisco IOS. Разработанные для широкого развертывания в самых ответственных сегментах корпоративных сетей, сетей общего пользования и сетей операторов связи, маршрутизаторы ISR G2 работают под управлением ПО Cisco IOS версий 15M и 15Т. В настоящее время доступна версия 15.0(1)M, обеспечивающая поддержку широкого спектра технологий Cisco, в том числе новых функций и свойств, появившихся в версиях 12.4 и 12.4T. Появившиеся в версии 15.0(1)M инновации охватывают множество технологических областей таких, как информационная безопасность, голосовая связь, обеспечение высокой доступности, IP- маршрутизация, групповая адресация, обеспечение качества обслуживания (QoS), мобильность IP-адресов, поддержка технологий MPLS, VPN и встроенные средства управления. Версия 15.0(1)M уже доступна для маршрутизаторов Cisco ISR версии 3900, эта версия будет поддерживаться и в дальнейшем. Более подробную информацию о версии 15(0)1M см. на web-странице://www.cisco.com/go/ios

Лицензирование и компоновка ПО Cisco IOS

Единый программный образ Cisco IOS содержит все функции IOS, реализованные на данных платформах. Для расширения функциональности маршрутизатора достаточно активировать программную лицензию для универсального образа. В предыдущем поколении маршрутизаторов доступа изменение набора функций требовало загрузки нового программного образа. Технологические компоновки и функциональные лицензии, поддерживаемые инфраструктурой лицензирования использования программного обеспечения Cisco, упрощают доставку ПО и снижают операционные расходы на развертывание новых функций.

Для маршрутизаторов Cisco ISR серии 3900 доступны четыре основные технологические лицензии. Процедура активации программных лицензий Cisco описана на web-странице //www.cisco.com/go/sa. К упомянутым выше четырем лицензиям относятся:

• IP Base (базовые механизмы функционирования IP-сети): данный технологический пакет устанавливается по умолчанию.
• Data (передача данных)
• Unified Communications (система унифицированных коммуникаций)
• Средства обеспечения информационной безопасности (SEC) или средства обеспечения информационной безопасности без шифрования передаваемых данных (SEC-NPE)

Для получения дополнительной или подробной информации о лицензировании и комплектации ПО Cisco IOS для маршрутизаторов Cisco ISR серии 3900 посетите web-сайт //www.cisco.com/go/3900

Основные сервисы для филиалов

Маршрутизаторы Cisco ISR являются лучшими в отрасли маршрутизаторами, обеспечивающими беспрецедентный уровень интеграции сервисов. Разработанные для удовлетворения потребностей филиалов, данные платформы позволяют создать полноценное решение, поддерживающее сервисы голосовой связи, передачи видео, безопасности, мобильности и сервисов приложений. Организации могут развернуть одно устройство для решения всех коммуникационных задач и сэкономить как на капитальных, так и на операционных расходах.

Сервисы системы унифицированных коммуникаций, совместной работы и шлюза голосовой связи

Маршрутизаторы с интеграцией сервисов Cisco серии 3900 представляют собой основу для создания системы совместной работы в малом или среднем филиале, выполняя роль критически важного компонента архитектуры Cisco для передачи видео (медиасеть) и корпоративной системы унифицированных коммуникаций. Встроенные сервисы передачи голоса и широкий спектр интерфейсов телефонии маршрутизаторов Cisco ISR серии 3900 обеспечивают максимальную гибкость при развертывании в распределенных средах. Функционирование системы унифицированных коммуникаций обеспечивается за счет поддержки инфраструктуры обработки мультимедиа и средств сигнализации, включающих множество протоколов, средства передачи мультимедиа, средства защиты сигнализации и передаваемых данных, средства транскодирования, конференц-связи и обеспечения качества обслуживания (QoS). Кроме того, маршрутизаторы Cisco с интеграцией сервисов поддерживают множество интерфейсов шлюзов голосовой связи, а также широкий спектр протоколов сигнализации и физических сетевых интерфейсов. Усовершенствования маршрутизаторов Cisco ISR серии 3900 в области производительности позволяют сотрудникам филиала использовать те же сервисы и приложения, которыми пользуются сотрудники центрального офиса.

Маршрутизаторы Cisco серии 3900 поддерживают практически все существующие и развивающиеся сервисы передачи видео, а также средства масштабирования для поддержки совещаний Cisco TelePresence®, обеспечения информационной безопасности и управления сеансами. Решение Cisco Unified Border Element расширяет возможности связи TelePresence для проведения совещаний с участием сотрудников различных организаций.

В маршрутизаторах Cisco серии 3900 реализована поддержка нового модуля цифрового сигнального процессора (DSP) Cisco для обработки голосовых пакетов высокой плотности (PVDM3), который был специально создан для поддержки голосовой и видеосвязи. Новые модули PVDM3 поддерживают все функции шлюза голосовой связи, присутствовавшие в PVDM предыдущих поколений, и обладают повышенной плотностью и вычислительной мощностью для удовлетворения требований появляющихся мультимедийных приложений. Маршрутизаторы Cisco ISR серии 3900 поддерживают до 4 встроенных слотов PVDM3 и позволяют организовать до 768 каналов стандарта G.729a.

Приложение Cisco Unified Communications Manager Express и средства обеспечения отказоустойчивости Cisco SRST

Маршрутизаторы с интеграцией сервисов Cisco предоставляют дополнительные сервисы системы унифицированных коммуникаций, реализованные в операционной системе Cisco IOS, что позволяет уменьшить количество ИТ-оборудования и снизить совокупную стоимость владения филиалом (TCO). Приложение Cisco Unified Communications Manager Express (CME) предоставляет широкий набор функций офисной IP-АТС, интегрированных в маршрутизатор для малых и средних филиалов. Средства обеспечения отказоустойчивости Cisco Survivable Remote Site Telephony (SRST) также встроены в ПО Cisco IOS и являются дополнительным компонентом для маршрутизаторов Cisco серии 3900, который позволяет обеспечить беспрерывное предоставление сотрудникам филиала сервисов и функций телефонии даже в тех случаях, когда связь с центральной АТС Cisco Unified Communications Manager нарушена. Интегрированное решение для реализации системы голосовой почты, функций автоматического секретаря и системы интерактивного голосового меню на базе Cisco Unity® Express в рамках маршрутизаторов Cisco серии 3900 позволяет предоставить полный спектр сервисов системы унифицированных коммуникаций в рамках филиала, одновременно поддерживая лучшую в отрасли систему безопасности в рамках единой платформы.

Сервисы приложений VoiceXML

Также маршрутизаторы Cisco серии 3900 поддерживают сервисы на базе VoiceXML. VoiceXML является языком разметки с открытым стандартом, использующимся для создания web-браузеров с голосовым управлением и приложений IVR. Так же, как HTML позволяет получать данные с помощью ПК, так и VoiceXML позволяет получать данные при помощи голосового управления или тонального набора (DTMF). Маршрутизаторы Cisco серии 3900 поддерживают большое число одновременно работающих сервисов шлюза голосовой связи, совмещенных с сервисами VoiceXML: более 300 сеансов на Cisco 3945.

Решение Cisco Unified Border Element

Поддерживаемые маршрутизаторами Cisco серии 3900 возможности решения Cisco Unified Border Element направлены на удовлетворение формирующихся требований к узлу подключения корпоративной сети к сети оператора связи при развертывании сервисов унифицированных коммуникаций в филиалах. Решение Cisco Unified Border Element предоставляет интеллектуальные функции пограничного элемента, такие как физические и логические разграничительные точки и выходы, управление сигнализацией и передаваемыми данными, а также средства обеспечения безопасности и управления. Маршрутизаторы Cisco серии 3900 поддерживают вдвое большее количество сеансов, чем могли поддерживать маршрутизаторы Cisco серии 3800.

Интегрированная защита сети при передаче данных, видео, голоса и обеспечении мобильности

Средства безопасности необходимы для защиты интеллектуальной собственности компании и обеспечения непрерывности бизнеса. Они также позволяют расширить рабочее пространство компании и включить в рабочий процесс тех сотрудников, которым требуется доступ к корпоративным ресурсам в любое время и из любой точки мира. Маршрутизаторы с интеграцией сервисов Cisco серии 3900 функционируют в соответствии с концепцией самозащищающейся сети Cisco SAFE, позволяющей организациям своевременно идентифицировать и эффективно предотвращать сетевые угрозы безопасности, а также адаптироваться к ним. Маршрутизаторы Cisco серии 3900 позволяют реализовать защищенное бизнес-взаимодействие и обеспечивают безопасную платформу для совместной работы.

Лицензия на комплект средств обеспечения информационной безопасности Cisco IOS для маршрутизаторов Cisco серии 3900 позволяет использовать широкий спектр базовых функций информационной безопасности, таких как расширенный контроль и управление работой приложений, защита от угроз и архитектуры шифрования, которые позволяют формировать масштабируемые и управляемые сети VPN в рамках одного решения. Маршрутизаторы Cisco серии 3900 поддерживают встроенные средства аппаратного ускорения шифрования, что позволяет повысить пропускную способность IPSec при одновременном снижении загрузки процессора маршрутизатора по сравнению с решениями, использующими только программные средства шифрования. Маршрутизаторы Cisco ISR позволяют создать комплексное и гибкое решение для обеспечения безопасности филиалов, включающее следующие функции:

• Защищенные каналы связи. Защищенные средства совместной работы с использованием GETVPN, DMVPN или Enhanced Easy VPN.
• Интегрированные средства управления угрозами. Отражение комплексных сетевых атак и угроз при помощи межсетевого экрана Cisco IOS Firewall, зонированного межсетевого экрана Cisco IOS Zone-Based Firewall, IOS IPS, средств фильтрации содержимого IOS Content Filtering и средств гибкого анализа пакетов (FPM).
• Управление идентификацией. Интеллектуальные механизмы защиты оконечного оборудования с использованием технологий аутентификации, авторизации и учета (AAA), а также инфраструктуры шифрования с открытым ключом (PKI).

Более подробная информация о функциях безопасности и решениях, поддерживаемых маршрутизаторами Cisco ISR серии 3900, представлена на web-странице//www.cisco.com/go/routersecurity.

Сервисы организации беспроводной сети и сервисы мобильности

Организация беспроводной сети

Поддерживая архитектуру унифицированной беспроводной сети Cisco, маршрутизаторы Cisco ISR обеспечивают возможность развертывания защищенных управляемых WLAN, оптимизированных для удаленных площадок и филиалов и поддерживающих средства для обеспечения быстрой безопасной мобильности, механизмы отказоустойчивой аутентификации и упрощенные средства управления. Модуль контроллера WLAN в составе маршрутизатора Cisco серии 3900 позволяет малым и средним предприятиям и филиалам корпораций осуществить экономически эффективное развертывание и управление защищенными WLAN. Контроллеры WLAN Cisco работают совместно с управляемыми точками доступа Cisco и с системой управления Cisco Wireless Control System (WCS) для того, чтобы обеспечить функции WLAN по всей системе и управлять 6, 12 или 25 точками доступа. Будучи компонентами архитектуры унифицированной беспроводной сети Cisco (CUWA), контроллеры беспроводной сети Cisco обеспечивают сетевым администраторам функции визуализации, а также эффективного и надежного управления сетями WLAN и сервисами мобильности бизнес-класса. К ним относятся расширенные сервисы безопасности, голосовой связи, гостевого доступа и определения местоположения.

Беспроводные глобальные сети

Разработанные Cisco модули подключения к беспроводным WAN (WWAN) третьего поколения (3G) объединяют функции традиционных корпоративных маршрутизаторов (удаленное управление, расширенные IP-сервисы, например, VoIP и средства обеспечения безопасности) с возможностями мобильного доступа к сетям 3G WAN. Используя высокоскоростные беспроводные сети 3G, маршрутизаторы могут заменить или дополнить существующую инфраструктуру подключений, например, телефонные линии, Frame Relay и ISDN. Решения Cisco в области 3G поддерживают стандарты 3G HSPA и EVDO, тем самым, обеспечивая резервирование подключения WAN с использованием действительно различных каналов и возможность быстрого развертывания основного подключения к WAN. Для получения дополнительной информации о решениях 3G для Cisco ISR посетите web-сайт www.cisco.com/go/3g.

Интегрированные средства коммутации LAN

Маршрутизаторы Cisco ISR серии 3900 (модели Cisco 3925 и Cisco 3945) поддерживают новые сервисные модули EtherSwitch®, которые существенно расширяют возможности интеграции лучшей в отрасли коммутации второго и третьего уровней с набором функций, идентичных тем, что представлены в коммутаторах серий Cisco Catalyst 2960 и Catalyst 3750-E, и возможностью осуществлять коммутацию и маршрутизацию со скоростью локальной сети.

Новые сервисные модули Cisco Enhanced EtherSwitch используют преимущества расширенных возможностей питания маршрутизаторов Cisco серии 3900. Кроме того, модули Cisco Enhanced EtherSwitch поддерживают новейшие инициативы Cisco в области энергосбережения: Cisco EnergyWise, Cisco Enhanced Power over Ethernet (ePoE), мониторинг питания PoE на уровне порта и усиление питания PoE с помощью RPS. Данные технологии позволят удовлетворить возросшие требования к энергоснабжению оконечного оборудования, не повышая общее энергопотребление филиала.

Сервисы приложений

По мере того, как организации продолжают централизовать и консолидировать ИТ-инфраструктуру своих филиалов для снижения стоимости и сложности содержания филиалов, они начинают сталкиваться со сложностями обеспечения адекватного качества обслуживания пользователей, поддержания постоянной доступности приложений и предоставления доступа к используемым в работе компании приложениям из той точки мира и в то время, откуда и когда это необходимо. Для решения этих проблем маршрутизаторы Cisco серии 3900 поддерживают возможность запуска на полностью интегрируемом в маршрутизатор модуле Cisco Services Ready Engine (SRE) прикладного ПО Cisco и сторонних производителей, а также пользовательских приложений. Данный модуль имеет собственный процессор, сетевой интерфейс и оперативную память, функционирующие независимо от ресурсов маршрутизатора, что позволяет обеспечить максимальную производительность маршрутизации и приложений при одновременном снижении требований к занимаемым площадям, снижении энергопотребления и консолидации управления.

Ускорение работы приложений

Маршрутизаторы Cisco серии 3900 органично сочетают лучшие в отрасли средства информационной безопасности, управления и контроля трафика на основе IOS с решениями Cisco по ускорению работы приложений. Такие функции ПО Cisco IOS, как NBAR, IP SLA и Netflow обеспечивают контроль и мониторинг повторяющихся шаблонов трафика, а также производительности приложений. Одновременно с этим функции IOS QoS, ACLs и PfR интеллектуально управляют трафиком с целью оптимизации качества обслуживания пользователей и повышения эффективности работы сотрудников. В дальнейшем качество обслуживания пользователей может быть улучшено посредством развертывания сетевого модуля Cisco WAAS, который может быть использован для безопасной реализации более передовых методик оптимизации работы приложений в глобальной сети, таких как оптимизация TCP-трафика, кэширование, сжатие и ускорение работы приложений. В  сочетании с сетевыми модулями Cisco WAAS маршрутизаторы Cisco с интеграцией сервисов обеспечивают оптимальную производительность приложений, которыми пользователи филиала пользуются для доступа к информации из центрального ЦОД. Решение позволяет объединить дорогостоящую инфраструктуру серверов, систем хранения данных и системы резервного копирования в ЦОД, одновременно поддерживая качество обслуживания удаленных пользователей на уровне локальных сетей.

Cisco Services Ready Engine

Решение Cisco Services Ready Engine доступно в форм-факторе внутреннего сервисного модуля (ISM) и сервисного модуля (SM). Аппаратное обеспечение внутреннего сервисного модуля позволяет обеспечить семикратный рост производительности по сравнению с модулями AIM предыдущего поколения; помимо этого, модуль оборудован процессором x86. Также модули SRE поддерживают систему хранения данных емкостью до 1 Тбайт, конфигурации RAID, аппаратные средства поддержки виртуализации и различные варианты криптографической защиты. Модуль Cisco SRE обеспечивает на платформах Cisco ISR серии 3900 предоставление доступа к приложениям для филиалов по запросу, что позволяет развертывать необходимые приложения в нужное время и в нужной точке сети. Разделение оборудования и программного обеспечения, реализованное в рамках модели развертывания "под ключ", позволяет выделять ресурсы для функционирования приложений на модуле как непосредственно в момент его установки, так и впоследствии — удаленно и в любое время. Поддерживаемые решения включают Cisco Wide Area Application Services (WAAS), Cisco Application Extension Platform (AXP), контроллер WLAN Cisco (WLC) систему видеонаблюдения Cisco и другие приложения, находящиеся на стадии разработки. Модуль Service Ready Engine позволяет организациям различных размеров обеспечить готовность своих сетей к завтрашнему дню, позволяя быстро развертывать новые приложения для филиалов без необходимости установки нового оборудования, что снижает стоимость распространения сервисов для филиалов.

Управление маршрутизаторами с интеграцией сервисов

Приложения для сетевого управления являются инструментарием снижения операционных издержек (OPEX), одновременно повышающим доступность сети при помощи упрощения и автоматизации множества ежедневных задач, связанных с управлением комплексными сетями. Поддержка с момента ввода устройства в эксплуатацию обеспечивает немедленную помощь в администрировании маршрутизатора с интеграцией сервисов, а также быстрое и простое развертывание, мониторинг и устранение неполадок приложений Cisco и сторонних производителей. Для достижения целевых показателей производительности и операционных издержек организации полагаются на приложения сетевого управления, разработанные Cisco, сторонними поставщиками или самостоятельно. Поддержка таких приложений является встроенной функцией управления, доступной на каждом ISR. Новые ISR продолжают традицию интеграции широкого и всестороннего набора функций администрирования непосредственно в устройство. Такие функции, как IPSLA, EEM и Netflow, позволяют контролировать работу системы в любое время. Данные функции совместно с поддержкой SNMP и SYSLOG обеспечивают решение задач администрирования в организации. Более подробная информация об операционной системе Cisco IOS, средствах сетевого  управления и поддержке управляемости в маршрутизаторах Cisco ISR серии 3900 приведена в таблицах 4, 5 и 6.

Таблица 4. Функции и протоколы ПО Cisco IOS, поддерживаемые маршрутизаторами Cisco ISR G2 серии 3900



Таблица 5. Встроенные функции сетевого управления, доступные в ПО Cisco IOS.



Перечисленные в таблице 6 приложения являются автономными продуктами, которые вы можете приобрести или загрузить для управления сетевыми устройствами Cisco. Приложения предназначены для различных этапов эксплуатации, так что можно выбрать одно из них, наиболее соответствующее вашим потребностям.

Таблица 6. Решения для сетевого управления

Резюме

Поскольку компании стремятся снижать совокупную стоимость владения (TCO) своими сетями и повышать общую производительность работы сотрудников при помощи все более централизованных и ориентированных на совместную работу приложений, возникает потребность в интеллектуальных решениях для филиалов. Маршрутизаторы Cisco ISR серии 3900 позволяют создавать такие решения, обеспечивая возросшую производительность и модульность и, таким образом, поддержку множества сервисов. Маршрутизаторы Cisco серии 3900 разработаны для объединения функций отдельных устройств в рамках единой компактной системы.

Таблица 7. Технические характеристики маршрутизаторов Cisco ISR серии 3900



**Масштабируется до документированного количества поддерживаемых телефонов в повторной сборке 15.0.1.

Поддерживаемые модули

Маршрутизаторы Cisco ISR серии 3900 поддерживают широкий ассортимент модулей, функциональность которых охватывает весь спектр ведущих в отрасли сервисов, ориентированных на потребности филиала. Список поддерживаемых маршрутизаторами Cisco серии 3900 модулей размещен на следующей web-странице://www.cisco.com/en/US/products/.

Производитель: Cisco
