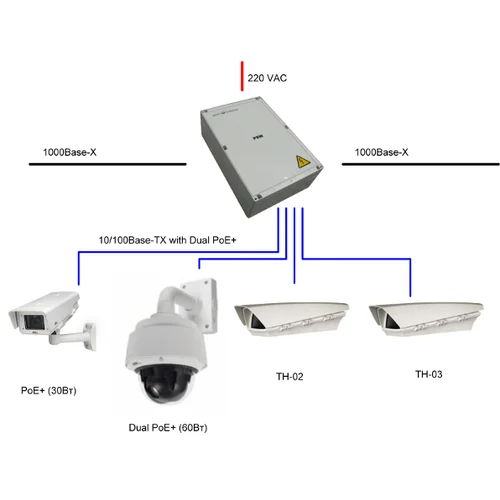

PSW-2G+ является многофункциональным гигабитным управляемым коммутатором для IP-видеонаблюдения. Главной особенностью устройства является поддержка технологии двойного PoE+ (IEEE 802.3at, High PoE). Благодаря этому по обычной 4-х парной витой паре можно запитать любую PoE видеокамеру. Это особенно важно для PTZ видеокамер с потреблением до 60Вт (например, AXIS серии Q60). Второй особенностью этой модели является наличие встроенного оптического кросса, что исключает использование внешних шкафов.

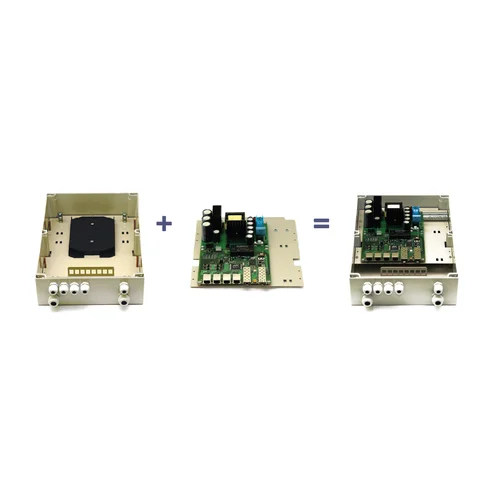

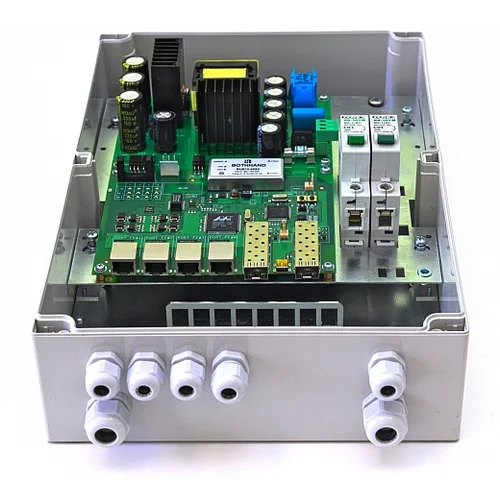

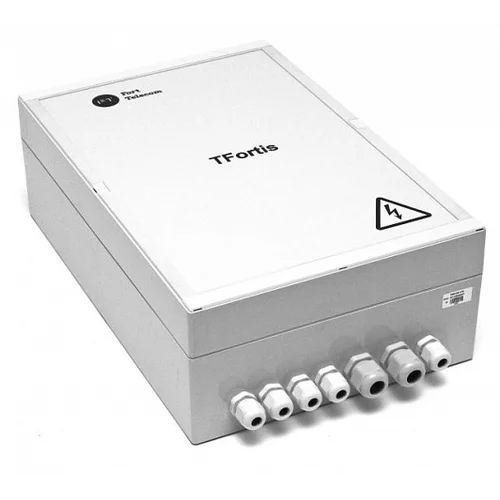

PSW-2G+ представляет собой всепогодный (IP66) компактный бокс (240х360х120мм), изготовленный из прочного высококачественного пластика. Внутри блока установлена плата коммутатора, блок питания, оптический кросс и DIN-рейка.
В состав управляемого коммутатора с PoE PSW-2G+ входят:
- управляемый коммутатор Gigabit Ethernet;
- два SFP слота для подключения оптики;
- 4 порта для подключения видеокамер;
- двойной PoE+ инжектор на каждом порту (60Вт);
- грозозащита по питанию 220В;
- грозозащита по Ethernet портам;
- модуль контроля зависания видеокамер;
- модуль предварительного прогрева термокожухов для комфортного запуска видеокамер;
- блок питания;
- микроконтроллер для обеспечения сервисных функций и WEB управления;
- оптический кросс и DIN-рейка;
- компактный корпус и удобные элементы крепления.
Управляемый коммутатор TFortis PSW-2G+ был протестирован на совместимость с купольными поворотными камерами Panasonic (модели WV-SW395A, WV-SW396A, WV-SW598) на заводе Panasonic System Network Factory в городе Фукока (Япония)
Поддержка двойного PoE+ (IEEE 802.3 at)

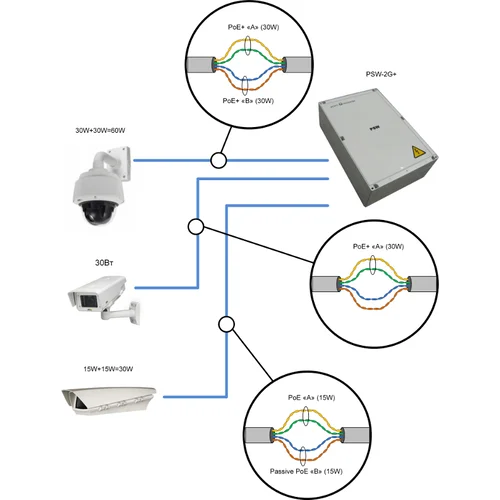

Главной особенностью коммутатора PSW-2G+ является поддержка технологии двойного PoE+ (IEEE 802.3at), благодаря чему стало возможно запитать любую PoE-видеокамеру по обычному Ethernet кабелю. Реализуется это следующим образом. По парам проводов 1,2 и 3,6 (вариант А) передается 30Вт и по парам 4,5 и 7,8 (Вариант В) передается также 30Вт. В итоге, в нагрузку поступает 60Вт. Такая схема питания поддерживается энергоемкими устройствами. Например, уличными PTZ-видеокамерами с заявленной мощностью 60Вт. Важно, что устройство поддерживает работу устройств, требующих обычное PoE (IEEE802.3af) с потреблением до 15Вт.
Встроенный оптический кросс
Коммутатор PSW-2G+ имеет исполнение со встроенным оптическим кроссом. Это позволяет разварить оптику непосредственно в корпусе коммутатора. Уже не потребуется ставить внешний шкаф, что позволит существенно сэкономить.
Соединение устройств «цепочкой»
Наличие 2-х гигабитных портов позволяет подключать PSW-2G+ в «цепочку». При этом используется только одно оптическое волокно. Это особенно актуально, когда арендуются линии связи или имеется дефицит свободных волокон оптического кабеля.
Построение отказоустойчивой сети (STP/RSTP)
Для обеспечения отказоустойчивой сети реализована поддержка протоколов STP/RST. Это дает возможность проложить между устройствами дополнительные каналы связи. Другими словами, у каждой видеокамеры будет альтернативный канал связи. В случае обрывов оптики или выхода из строя того или иного сетевого узла, трафик пойдет по альтернативным маршрутам. Рекомендуемая схема - «кольцо» с протоколом RSTP.
Гигабитная полоса пропускания
Гигабитные скорости позволяют прокачать суммарный трафик даже от мощных видеокамер даже при подключении их к PSW-2G+, соединенных в цепочку.
Реализация гигабитных портов на SFP модулях
Гигабитные порты реализованы SFP слотами. Теперь у Вас появляется возможность использовать тот SFP модуль, который является наиболее подходящий. Взять модуль на 2км или на 80км, с разъемом SC или LC, одномодовый или многомодовый, и др. – решать Вам. Если расстояние не более100 м, Вы вообще можете оборудовать SFP слот медным гигабитом (1000Base-T). Блоки PSW-2G+ могут поставляться как с предустановленными SFP модулями, так и без них, согласно спецификации заказа.
Комфортное включение видеокамер при низких температурах
Наиболее критичным моментом в работе видеокамеры являет процесс ее включения при низкой температуре окружающей среды. Именно холодный старт может стать причиной выхода из строя дорогой видеокамеры. Чтобы избежать подобных случаев, в блоке PSW-2G+ реализован предварительный прогрев термокожухов. Суть его заключается в том, что после подачи питания на блок, вначале будут запитаны нагревательные элементы термокожухов, а только потом через некоторое время и сами видеокамеры. Такая задержка позволяет обеспечить комфортные условия для запуска видеокамер, а Вам позволит сберечь дорогое оборудование.
Защита от «зависания» видеокамер
PSW-2G+ постоянно контролирует подключение видеокамеры к коммутатору. Если камера перестает отвечать на служебные запросы коммутатора, то принимается решение о ее зависании. После чего PSW-2G+ перезапускает видеокамеру по PoE. Данная функция позволяет минимизировать обслуживание системы видеонаблюдения на объекте. Эта функция может быть отключена программно.
Удаленное включение/выключение видеокамер
Поскольку PSW-2G+ питает камеры по PoE, то у оператора появляется возможность одним кликом мышки включить или выключить видеокамеру, что бывает необходимым при эксплуатации системы видеонаблюдения.
Грозозащита
Входы питания и порты, к которым подключаются видеокамеры, имеют элементы защиты от импульсных перенапряжений большой мощности (грозозащита). Это позволяет как самому коммутатору PSW-2G+, а также видеокамерам, функционировать в неблагоприятной электромагнитной обстановке.
Жесткие условия эксплуатации
PSW-2G+ не требует технического обслуживания и предназначен для круглосуточной работы в уличных условиях при температуре окружающей среды -55 .. +50 °C.
Управление через Web
Управление коммутатором осуществляется через простой и интуитивно понятный Web интерфейс. Перед тем, как установить коммутатор на объект требуется его предварительно сконфигурировать, как минимум установить сетевые настройки. В процессе функционирования можно проконтролировать состояние линков на портах, включить или выключить видеокамеру, продиагностировать целостность линии до видеокамеры и многое другое. С выходом новых прошивок будут увеличиваться возможности устройства. Это означает, что купив сегодня PSW-2G+ с одним набором функций, завтра Вы сможете увеличить свой функционал простым обновлением ПО. Они бесплатные и самое главное, для обновления Вам не потребуется демонтировать PSW-2G+. Все можно сделать удаленно по сети через дружелюбный Web интерфейс.
| Тип коммутатора | |
|---|---|
| Тип коммутатора | Управляемый L2 |
| Интерфейсы | |
| Тип основных портов | FastEthernet RJ45 |
| Интерфейсы 10/100BaseTX | 4 |
| Интерфейсы 1000BaseX SFP | 2 |
| Количество портов с поддержкой PoE | 4 |
| Количество основных портов | 4 |
| Тип Uplink портов | GigabitEthernet SFP |
| Питание | |
| Напряжение питания | ~220V AC |
| Блоки питания | Встроенный |
| Допустимое напряжение питания | 220V AC |
| L2 функционал | |
| Размер таблицы MAC адресов | 8000 |
| Multicast | IGMP Snooping v2 |
| QoS | Да |
| PoE | |
| Поддержка PoE | Да |
| Cтандарт PoE | 802.3af; 802.3at; passivePoE |
| PoE бюджет, W | 160 |
| Индустриальное исполнение | |
| Индустриальное исполнение | IP66 |
| Управление и мониторинг | |
| Управление и мониторинг | SNMP v1, v3; Кабельный тестер; SNMP Traps; Syslog; системный журнал; датчик вскрытия; сухие контакты для подключения внешних датчиков; Web; Telnet. |
| Физические характеристики | |
| Диапазон рабочих температур, °C | от -60 до 50 |
| Система охлаждения | Пассивная |
| Встроенная грозозащита на портах | ГОСТ Р 51317.4.5 |
| Характеристики | |
| Размещение | Монтируемые в стойку |
