В комплект входит:
- Блок питания AC - 2 шт
- Вентиляторные модули - 4 шт
Крепления, модули расширения и лицензии в комплект не входят

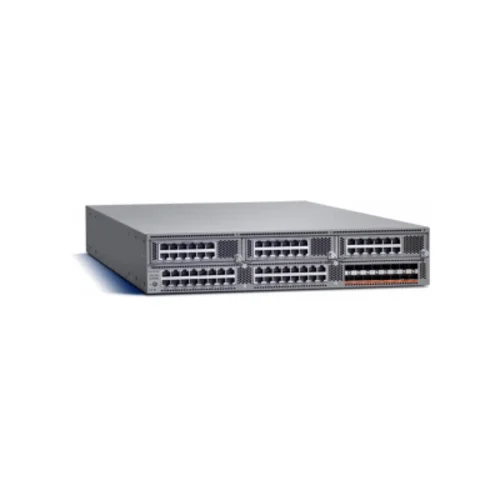

Nexus 5500 семейство коммутаторов Cisco с портами 10Гбит/с Ethernet, Cisco Data Center Ethernet (DCE) и Fibre Channel over Ethernet (FCoE), работающих на полной линейной скорости, со сверхнизкой задержкой коммутации в 2 микросекунды для приложений центров обработки данных.
Основные особенности:
- Пропускная способность 1920Gbps со сверхнизкой задержкой коммутации в 2 микросекунды вне зависимости от размера пакета и включенных cервисов;

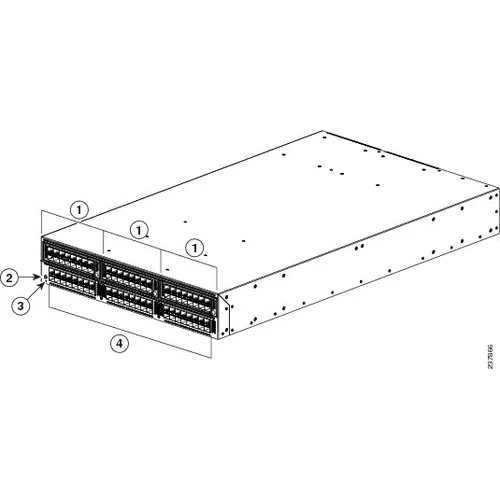

- 32 фиксированных порта 10G Base-T и 16 портов 1- 10GE/ Fibre Channel (SFP+);
- Возможность апгрейда до Layer3 путём установки модуля расширения;
- 3 слота для установки модулей расширения;
- 1 последовательный порт и 1 порт 10/100/1000BaseT для управления;
- 1 USB порт;

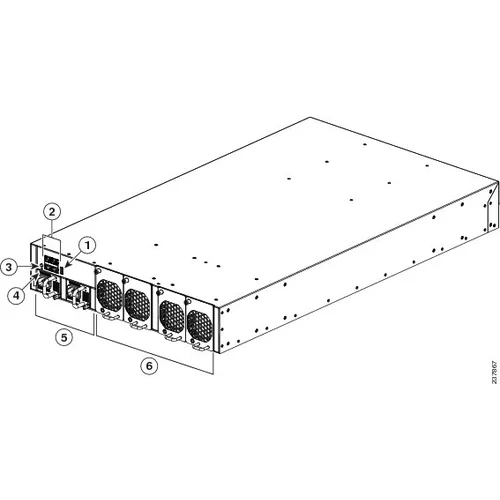

- 2 блока питания с горячей заменой и резервированием N+N;
- 4 вентиляторных модуля с горячей заменой и резервированием N+N
Сегодня в центрах обработки данных все больше используются серверы с высокой плотностью установки и блейд-серверы, использующие производительные многоядерные процессоры. Стремительный рост плотности вычислительных ресурсов, совместно с увеличением использования ПО виртуализации, создают необходимость в 10Гбит Ethernet и Консолидации В/В – приложения, для которых идеально подходит семейство Cisco Nexus 5500. С низкой задержкой коммутации, охлаждением спереди назад и портами, установленными на задней стороне, Cisco Nexus 5596 предназначен для центров обработки данных переходящих на 10 Gigabit Ethernet, а также готовых к развертыванию унифицированной сети, способной передавать данные LAN, SAN и кластерный трафик поверх одного физического линка (или по двум линкам для отказоустойчивости).
Это семейство коммутаторов, используя cut-through коммутацию, поддерживает линейную скорость 10 Gigabit Ethernet на всех портах, сохраняя низкую задержку коммутации в 2 микросекунды вне зависимости от размера пакета и включенных cервисов. Nexus 5596 поддерживает Cisco Data Center Ethernet, что увеличивает надежность, эффективность и масштабируемость сетей Ethernet. Эти функции позволяют коммутатору поддерживать несколько классов трафика в сетях Ethernet без потери данных, позволяя консолидировать передачи данных LAN, SAN и кластеров. Возможность соединять FCoE и Fibre Channel позволяет защитить существующие инвестиции в системы хранения, при этом значительно упрощая укладку кабелей внутри стойки. Помимо поддержки стандартных сетевых адаптеров 10Гбит Ethernet, Cisco Nexus 5596 интегрируется с конвергированными адаптерами (CNA), совмещающими адаптер Ethernet и Fibre Channel HBA, что делает переход к единой унифицированной сети прозрачным, согласованным с существующими рекомендациями, управляющим ПО и драйверами ОС. Это семейство коммутаторов совместимо со сторонними трансиверами и Twinax кабелями, которые обеспечивают эффективное подключение серверов к 10 Gigabit Ethernet, не используя дорогие оптические трансиверы.
Сценарии применения

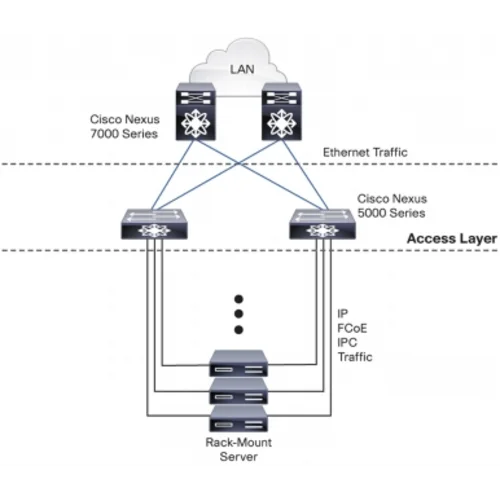

Коммутаторы серии Cisco Nexus 5500 поддерживают целый ряд сценариев применения, которые используют их как коммутатор доступа в стойке серверов или как middle-of-row коммутатор. Как коммутатор доступа, Nexus 5596 можно использовать как 10 Gigabit Ethernet коммутатор, консолидирующий 10 Gigabit Ethernet соединения от серверов до уровня агрегации. При использовании совместно с Cisco Nexus 2200 Fabric Extender, семейство Cisco Nexus 5596 представляет собой систему с высокой плотностью портов Gigabit Ethernet, позволяя консолидировать до 576 соединений Gigabit Ethernet с единой точкой управления. Как платформа консолидации ввода/вывода в стойке, коммутатор передает трафик Ethernet в уровень агрегации, а трафик Fibre Channel в существующие сети хранения Fibre Channel Как критический элемент консолидации ввода/вывода в центрах обработки данных, коммутатор прокладывает путь с консолидацией ввода/вывода на уровне доступа и совместимостью с Cisco Nexus 5596 и другими продуктами, на основе стандартов. Возможность Cisco Nexus 5596 функционировать во всех этих ролях помогает защищать инвестиции в центры обработки данных с внедрением модели, в которой дополнительные функции включаются когда становятся необходимы.
10 Gigabit Ethernet коммутатор уровня доступа
Коммутаторы Cisco Nexus 5596, разработаные в конфигурации с высокой плотностью портов, производительностью, охлаждением спереди назад и расположением портом на задней стороне, идеально подходят для агрегации большого числа 10 Gigabit Ethernet соединений от серверов в меньшее число аплинков до агрегирующих коммутаторов. Плотность портов коммутатора позволяет каждому коммутатору подключать целую стойку или соседние стойки используя SFP+ медные кабели. Коммутаторы Cisco Nexus 5596 можно купить с Ethernet возможностями, что позволяет департаменту ИТ устанавливать их параллельно существующим Fibre Channel сетям хранения. Вместо использования множества Gigabit Ethernet соединений серверов к LAN, приложениям мобильности виртуальных машин, iSCSI для доступа к сетям хранения, заказчик может объединить весь трафик в консолидированную сеть 10 Gigabit Ethernet, без потерь, с низкой задержкой.
Консолидированная Gigabit Ethernet Top-of-Rack система уровня доступа

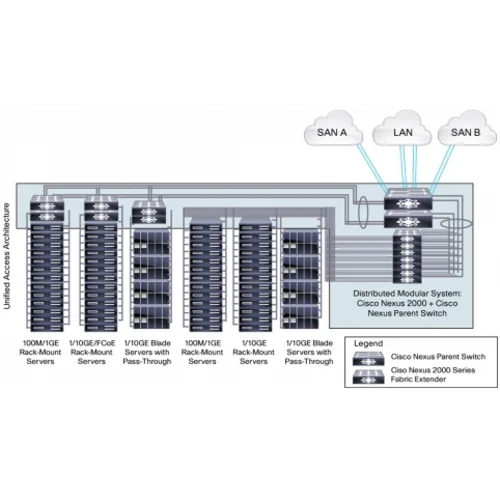

Один из сценариев использования предусматривает установку в каждую стойку центра обработки данных двух Cisco Nexus 2200 Fabric Extender, подключенных к двум коммутаторам семейства Cisco Nexus 5596. К каждому Fabric Extender можно подключить до 48 серверов по 100/1000BASE-T, 1- 10GE/ FCoE (SFP+), 1- 10G Base-T, 1- 10G Base-KR (SFP+).
Унифицированная сеть FCoE: Консолидация В/В

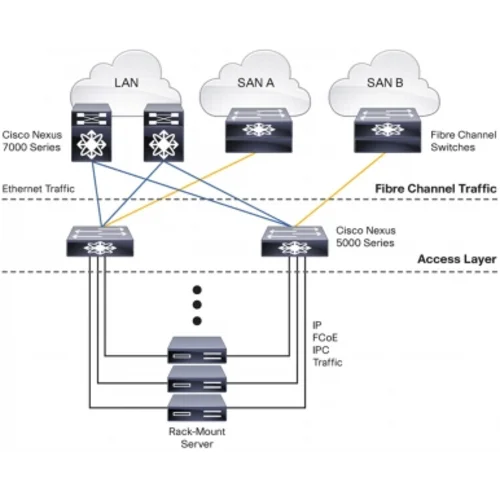

Семейство коммутаторов построено для консолидации множества сетей (LAN, SAN, HPC/Cluster) в единую унифицированную сеть, уменьшая капитальные и операционные расходы, связанные с множественными сетями, коммутационной инфраструктурой и кабельной системой внутри стоек. Коммутаторы Cisco Nexus 5596 совместимы со сторонними консолидированными адаптерами ввода/вывода, которые представляют серверной операционной системе Ethernet и Fibre Channel как разные адаптеры, позволяя существующим драйверам и ПО управления Fibre Channel работать прозрачно с FCoE. Два разных модуля расширения поддерживают непосредственно подключение Cisco Nexus 5596 к Fibre Channel сетям хранения.
Информация для заказа:
Партномер |
Описание |
Шасси |
|
N5K-C5548P-FA |
Chassis includes 32 fixed ports, Front-to-Back Airflow, 2 750W AC Power Supplies, Fan Trays, 1 Expansion Slot |
N5K-C5548UP-FA |
Chassis includes 32 fixed unified ports, Front-to-Back Airflow, 2 750W AC Power Supplies, Fan Trays, 1 Expansion Slot |
N5K-C5596UP-FA |
Chassis includes 48 fixed unified ports, Front-to-Back Airflow, 2 1100W AC Power Supplies, Fan Trays, 3 Expansion Slots |
N5K-C5596T-FA |
Chassis includes 32 10G BASE-T fixed ports and 16 1/10G SFP+ fixed ports, Back-to-Front Airflow, 2 1100W AC Power Supplies, Fan Trays, 3 Expansion Slots |
Вентиляторы |
|
N5548P-FAN(=) |
Cisco Nexus 5548P/5548UP Fan Module, Front-to-Back Airflow, Spare |
N5548P-FAN-B(=) |
Cisco Nexus 5548UP Fan Module, Back-to-Front Airflow, Spare |
N5596UP-FAN(=) |
Cisco Nexus 5596UP/5596T Fan Module, Front-to-Back Airflow, Spare |
N5596UP-FAN-B(=) |
Cisco Nexus 5596UP/5596T Fan Module, Back-to-Front Airflow, Spare |
Блоки питания |
|
N55-PAC-750W(=) |
Cisco Nexus 5548P/5548UP PSU Front-to-Back Airflow module spare, A/C, 100-240V, 750W |
N55-PAC-750W-B(=) |
Cisco Nexus 5548UP PSU Back-to-Front Airflow module spare, A/C, 100-240V, 750W |
N55-PDC-750W(=) |
Cisco Nexus 5548P/5548UP PSU Front-to-Back Airflow module spare, D/C, -40 to -72VDC, 750W |
N55-PDC-1100W(=) |
Cisco Nexus 5596UP/5596T PSU Front-to-Back Airflow module spare, D/C, - 40 to -72VDC, 1100W |
N55-PAC-1100W(=) |
Cisco Nexus 5596UP PSU Front-to-Back Airflow module spare, A/C, 100-240V, 1100W |
N55-PAC-1100W-B(=) |
Cisco Nexus 5596UP/5596T PSU Back-to-Front Airflow module spare, A/C, 100-240V, 1100W |
NXA-PAC-1100W(=) |
Cisco Nexus 5596T Platinum PSU Front-to-Back Airflow module spare, A/C, 100-240V, 1100W |
NXA-PAC-1100W-B(=) |
Cisco Nexus 5596T Platinum PSU Back-to-Front Airflow module spare, A/C, 100-240V, 1100W |
Разное |
|
N55-M-BLNK(=) |
Cisco Nexus 5596 Blank module cover |
ПО |
|
N5KUK9-602N1.2(=) |
Cisco Nexus 5000 Base OS Software Release 6.0(2)N1(2) |
N5KUK9-521N1.1B(=) |
Cisco Nexus 5000 Base OS Software Release 5.2(1)N1(1b) |
N5KUK9-521N1.1A(=) |
Cisco Nexus 5000 Base OS Software Release 5.2(1)N1(1a) |
N5KUK9-521N1.1(=) |
Cisco Nexus 5000 Base OS Software Release 5.2(1)N1(1) |
N5KUK9-513N2.1C(=) |
Cisco Nexus 5000 Base OS Software Release 5.1(3)N2(1c) |
N5KUK9-513N2.1(=) |
Cisco Nexus 5000 Base OS Software Release 5.1(3)N2(1) |
N5KUK9-513N1.1A(=) |
Cisco Nexus 5000 Base OS Software Release 5.1(3)N1(1a) |
N5KUK9-513N1.1(=) |
Cisco Nexus 5000 Base OS Software Release 5.1(3)N1(1) |
N5KUK9-503N2.1(=) |
Cisco Nexus 5000 Base OS Software Release 5.0(3)N2(1) |
N5KUK9-503N1.1B(=) |
Cisco Nexus 5000 Base OS Software Release 5.0(3)N1(1b) |
N5KUK9-503N1.1(=) |
Cisco Nexus 5000 Base OS Software Release 5.0(3)N1(1) |
N5KUK9-502N1.1(=) |
Cisco Nexus 5000 Base OS Software Release 5.0(2)N1(1) |
N55-8P-SSK9(=) |
Cisco Nexus 5596 8-Port Storage Protocol Services License |
N5000FMS1K9(=) |
Cisco Nexus 5000 Series Fabric Manager Server License |
N55-LAN1K9(=) |
Cisco Nexus 5596 Layer 3 Enterprise Software License |
N55-BAS1K9(=) |
Cisco Nexus 5596 Layer 3 Base Software License |
Модули расширения и дочерние платы |
|
N55-M16P(=) |
16-port 1/10GE Ethernet/FCoE module (Requires SFP+ for 8Gbps or SFP for 4Gbps operation) |
N55-M12T(=) |
12-port 10G BASE-T Ethernet Module (Only supported on 5596T chassis) |
N55-M8P8FP(=) |
8-port FC (8/4/2/1G) + 8-port Eth/FCoE Module |
N55-M16UP(=) |
16-port Unified Port Expansion Module |
N55-M4Q(=) |
4-port QSFP expansion module |
N55-D160L3(=) |
Nexus 5548 Layer 3 Daughter Card |
N55-D160L3-V2(=) |
Nexus 5548 Layer 3 Daughter Card, version 2 |
N55-M160L3(=) |
Nexus 5596 Layer 3 Expansion Module |
N55-M160L3-V2(=) |
Nexus 5596 Layer 3 Expansion Module, version 2 |
Трансиверы и патч-корды |
|
SFP-10G-SR(=) |
10GBASE-SR SFP+ Module |
SFP-10G-LR(=) |
10GBASE-LR SFP+ Module |
SFP-10G-ER(=) |
10GBASE-ER-SFP+ Module |
SFP-H10GB-CU1M(=) |
10GBASE-CU SFP+ Cable 1 Meter |
SFP-H10GB-CU3M(=) |
10GBASE-CU SFP+ Cable 3 Meter |
SFP-H10GB-CU5M(=) |
10GBASE-CU SFP+ Cable 5 Meter |
SFP-H10GB-ACU7M(=) |
Active Twinax cable assembly, 7m |
SFP-H10GB-ACU10M(=) |
Active Twinax cable assembly, 10m |
GLC-T(=) |
1000BASE-T SFP |
GLC-ZX-SM(=) |
1000BASE-ZX SFP transceiver module for SMF, 1550-nm wavelength, dual LC/PC connector |
GLC-SX-MM(=) |
GE SFP, LC connector SX transceiver |
GLC-SX-MMD(=) |
GE SFP, LC connector SX transceiver with Digital Optical Monitoring (DOM) and Extended Temperature Range |
GLC-LH-SM(=) |
GE SFP, LC connector LX/LH transceiver |
GLC-LH-SMD(=) |
GE SFP, LC connector LX/LH transceiver with Digital Optical Monitoring (DOM) and Extended Temperature Range |
SFP-GE-T(=) |
1000BASE-T SFP, Extended Temperature Range |
SFP-GE-S(=) |
GE SFP, LC connector SX transceiver, with Digital Optical Monitoring (DOM) and Extended Temperature Range |
SFP-GE-L(=) |
GE SFP, LC connector LX/LH transceiver, with Digital Optical Monitoring (DOM) and Extended Temperature Range |
DS-SFP-FC4G-SW(=) |
4Gbps Fibre Channel-SW SFP, LC |
DS-SFP-FC4G-LW(=) |
4Gbps Fibre Channel-LW SFP, LC |
DS-SFP-FC8G-SW(=) |
8Gbps Fibre Channel-SW SFP+, LC |
DS-SFP-FC8G-LW(=) |
8Gbps Fibre Channel-LW SFP+, LC |
DS-CWDM4G1470(=) |
1470 nm CWDM 1/2/4-Gbps Fibre Channel SFP (Color: Grey) |
DS-CWDM4G1490(=) |
1490 nm CWDM 1/2/4-Gbps Fibre Channel SFP (Color: Violet) |
DS-CWDM4G1510(=) |
1510 nm CWDM 1/2/4-Gbps Fibre Channel SFP (Color: Blue) |
DS-CWDM4G1530(=) |
1530 nm CWDM 1/2/4-Gbps Fibre Channel SFP (Color: Green) |
DS-CWDM4G1550(=) |
1550 nm CWDM 1/2/4-Gbps Fibre Channel SFP (Color: Yellow) |
DS-CWDM4G1570(=) |
1570 nm CWDM 1/2/4-Gbps Fibre Channel SFP (Color: Orange) |
DS-CWDM4G1590(=) |
1590 nm CWDM 1/2/4-Gbps Fibre Channel SFP (Color: Red) |
DS-CWDM4G1610(=) |
1610 nm CWDM 1/2/4-Gbps Fibre Channel SFP (Color: Brown) |
QSFP-40G-SR4(=) |
40GBASE-SR4 QSFP module, (multimode fiber [MMF] at 100m) |
QSFP-40G-CSR4 |
40GBASE Extended CSR4 QSFP module, (MMF at 300m) |
QSFP-4x10G-AC7M |
Cisco 40GBASE-CR4 QSFP+ to 4 10GBASE-CU SFP+ direct-attach breakout cable, 7m, active |
QSFP-4x10G-AC10M |
Cisco 40GBASE-CR4 QSFP+ to 4 10GBASE-CU SFP+ direct-attach breakout cable, 10m, active |
QSFP-H40G-CU1M |
Cisco 40GBASE-CR4 QSFP+ direct-attach copper cable, 1m, passive |
QSFP-H40G-CU3M |
Cisco 40GBASE-CR4 QSFP+ direct-attach copper cable, 3m, passive |
QSFP-H40G-CU5M |
Cisco 40GBASE-CR4 QSFP+ direct-attach copper cable, 5m, passive |
QSFP-H40G-ACU7M |
Cisco 40GBASE-CR4 QSFP+ direct-attach copper cable, 7m, active |
QSFP-H40G-ACU10M |
Cisco 40GBASE-CR4 QSFP+ direct-attach copper cable, 10m, active |
Аксессуары |
|
N5548-ACC-KIT= |
Accessory Kit for Nexus 5548 Chassis |
N5596-ACC-KIT= |
Accessory Kit for Nexus 5596 Chassis |
Тип коммутатора | |
---|---|
Тип коммутатора | Управляемый L2 |
Линейка Cisco | Nexus 5000 |
Интерфейсы | |
Тип основных портов | 10GigabitEthernet RJ45 |
Интерфейсы 10GBase-X SFP+ | 32 |
Консольный порт | RJ45 |
Количество основных портов | 32 |
Тип Uplink портов | 10GigabitEthernet SFP+ |
Питание | |
Напряжение питания | ~220V AC |
Допустимое напряжение питания | 100-240V AC |
L2 функционал | |
Количество VLAN | 4096 |
Размер таблицы MAC адресов | 25000 |
Агрегирование портов | LACP |
Общие | |
Размещение | Монтируемые в стойку |
