Блоки питания C4KX-PWR-750AC-R в комплект не входит.

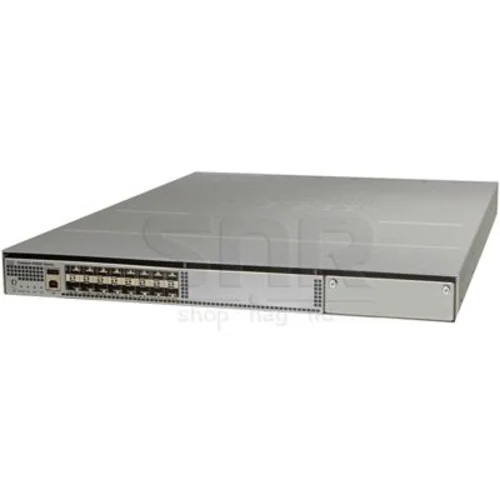

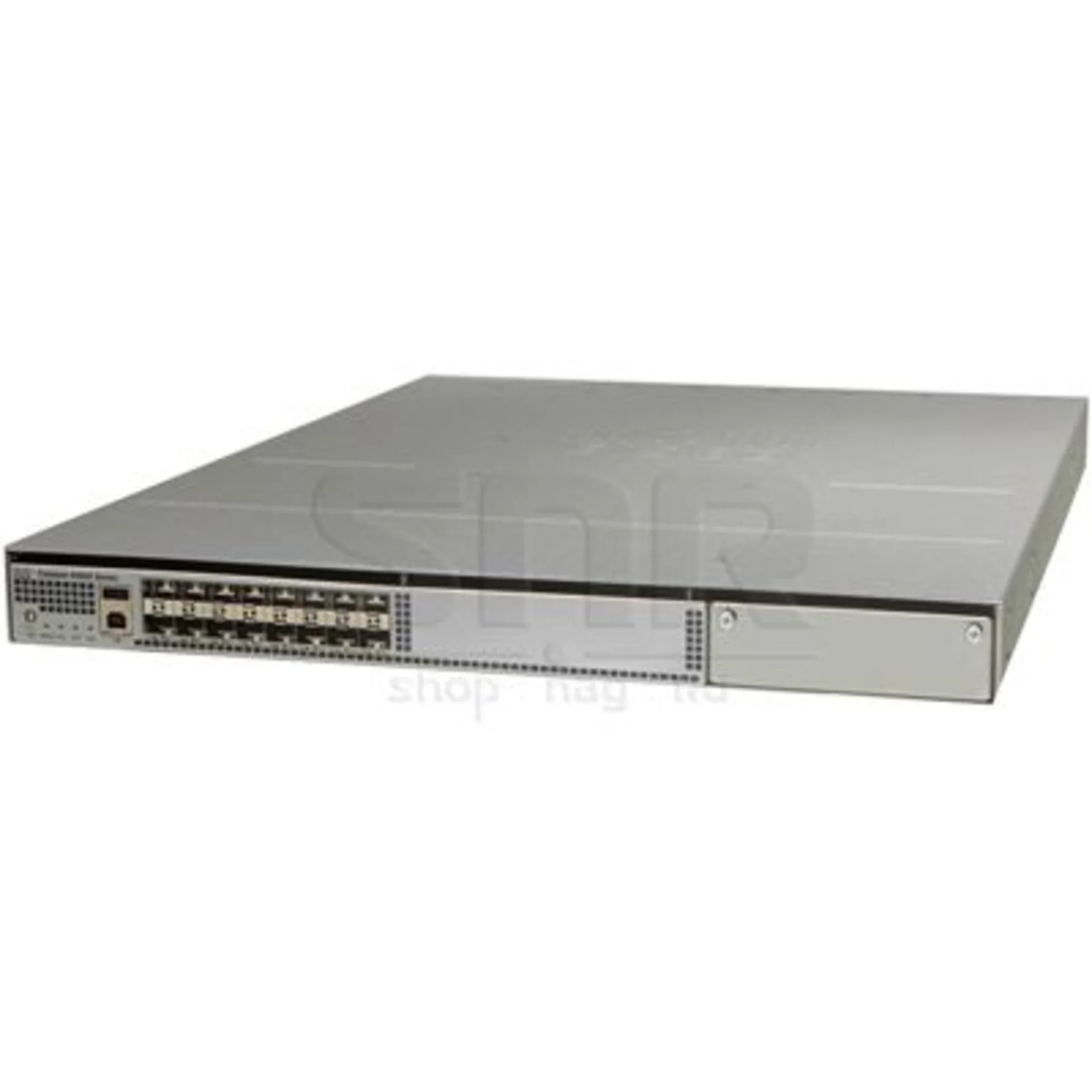

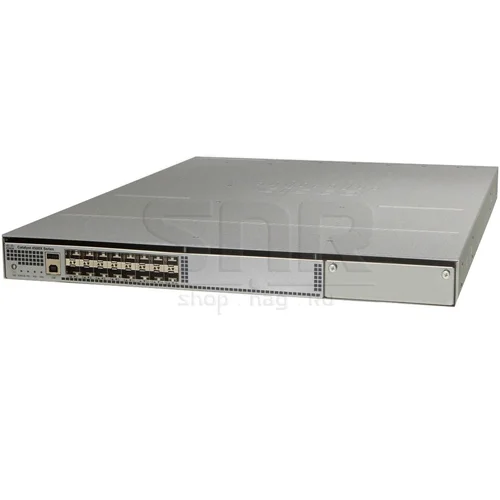

Коммутаторы Cisco Systems серии Catalyst 4500-X фиксированной конфигурации, предназначенные для уровня агрегации.
Высокая плотность 10 Гб портов, неблокируемая коммутация на всех портах, возможность выбора направления вентиляции делают эту линейку особенно актуальной для кампусных сетей с жесткими требованиями к занимаемому оборудованием пространству.
Резервирование питания (AC и DC) и вентиляторов, поддержка апргейда программного обеспечения без остановки сервисов (ISSU) и технологии Virtual Switching System обеспечивают отказоустойчивость сетевых сервисов.

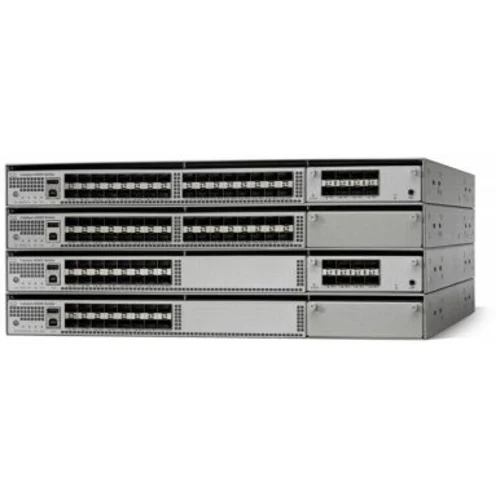

Линейка включает две базовые модели, на 32 и 16 портов SFP+, и допускает установку дополнительного модуля на 8 портов SFP+. Порты поддерживают как 10 Gb трансиверы, так и 1 Gb, что позволяет заказчику более гибко планировать апгрейд своей сети.
Ключевые особенности.
Масштабируемость платформы: Обеспечивает пропускную способность до 800 Гбит/с, с возможностью масштабирования в будущем до 1,6 Тбит/с при использовании технологии VSS. Возможность установки модулей с дополнительными портами с возможнотью автоматического определения 10 Gigabit Ethernet и 1 Gigabit Ethernet

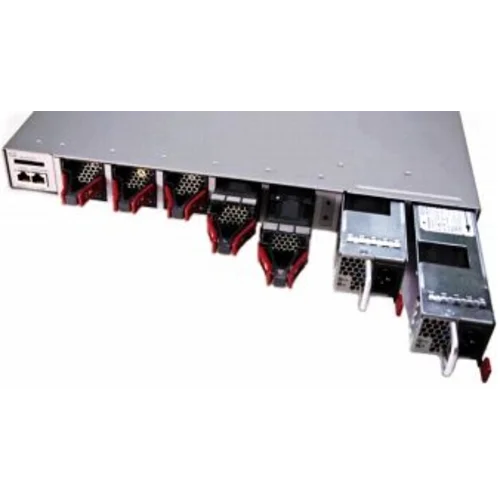

Доступность и отказоустойчивость: горячая замена вентиляторов и блоков питания, доступна возможность организации движения воздуха либо от передней панели к задней, либо от задней к передней (Back-to-Front Cooling/Front-to-Back Cooling)
Применение мониторинга: Расширенный мониторинг приложений через Flexible NetFlow и восемь портов двунаправленного анализатора коммутируемых портов (SPAN) / удаленного анализатора коммутируемых портов (RSPAN). Кроме того, Cisco IOS ® XE предоставляет возможность использовать сторонние приложения.
Безопасность:
Поддержка технологии Cisco TrustSec ™.
Технические характеристики.
|
Продукт |
Описание |
|
Система |
|
|
Базовое шасси |
Поток вентиляции от передней к задней панели: 16x10 GE SFP+/SFP - WS-C4500X-16SFP+ Поток вентиляции от задней к передней панели: 16x10 GE SFP+/SFP - WS-C4500X-F-16SFP+ |
|
Дополнительный модуль |
8 x10 GE SFP+/SFP - C4KX-NM-8SFP+ |
|
Порт управления |
10/100/1000 Base-T |
|
USB порт |
Type A (storage and boot) up-to 4 GB |
|
Резервирование питания |
Да |
|
Вентиляторы |
Да (5 шт., могут заменяться заказчиком) |
|
Резервирование вентиляторов |
Выход из строя вентилятора не сказывается на производительности системы |
|
Мастштабируемость |
|
|
Пропускная способность системы |
До 800 Gbps |
|
Маршрутизация IPv4 Routing на уровне «железа» |
До 250 Mpps |
|
Маршрутизация IPv6 Routing на уровне «железа» |
До 125 Mpps |
|
Поддержка L2 бриджинга на уровне «железа» |
До 250 Mpps |
|
Media Access Control (MAC) записи |
55K |
|
VLAN |
4094 |
|
Switched Virtual Interfaces (SVIs) |
4094 |
|
IGMP группы |
32K |
|
Мультикастовые маршруты |
16x10 GE Port Base SKU: IPv4: 24K, IPv6: 12K |
|
ARP Entries |
47K |
|
Virtual Switching System (VSS) |
Поддержка планируется в следующих релизах ОС IOS |
|
Процессор и память |
|
|
Onboard Memory (SRAM DDR -II) |
4 GB |
|
Port Buffers |
32-MB Shared Memory |
|
CPU |
Dual Core 1.5 GHz |
|
NVRAM |
2 GB |
|
Optional External Memory (SD Card) |
2 GB |
|
Характеристики QoS |
|
|
Port Queues |
8 Queues/Port |
|
CPU Queues |
64 |
|
QoS Entries |
128K (64K ingress and 64K in egress) Shared with ACL |
Производитель: Cisco
Архитектура Cisco Catalyst 4500-x.
.jpg)
Информация для заказа Cisco Catalyst 4500-x series.
|
Код продукта |
Описание |
|
Базовые шасси |
|
|
WS-C4500X-16SFP+ |
Catalyst 4500-X 16 Port 10GE IP Base with Single Power Supply, Front-to-Back Cooling i.e. Port Side to Power Supply Cooling |
|
WS-C4500X-24X-ES |
Catalyst 4500-X 24 Port 10GE Enterprise Services with Dual Power Supply |
|
WS-C4500X-32SFP+ |
Catalyst 4500-X 32 Port 10GE IP Base, Front-to-Back Cooling i.e. Port Side to Power Supply Cooling |
|
WS-C4500X-40X-ES |
Catalyst 4500-X 40 Port 10G Enterprise Services with Dual Power Supply |
|

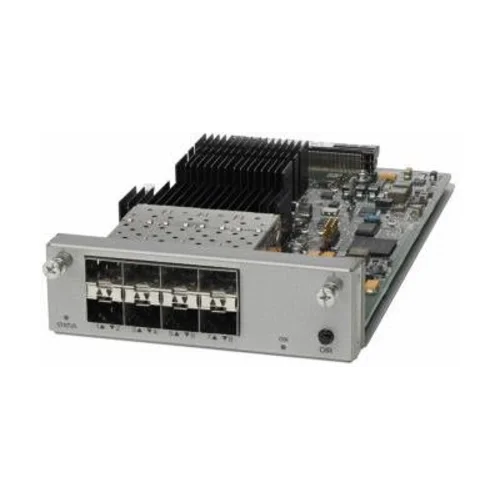

C4KX-NM-8SFP+ |
Catalyst 4500-X 8 Port 10GE Network Module |
|
WS-C4500X-F-16SFP+ |
Catalyst 4500-X 16 Port 10GE IP Base, Back-to-Front Cooling i.e. Power Supply to Port Side Cooling |
|
WS-C4500X-F-32SFP+ |
Catalyst 4500-X 32 Port 10GE IP Base, Back-to-Front Cooling i.e. Power Supply to Port Side Cooling |
|
Вентиляторы |
|
|

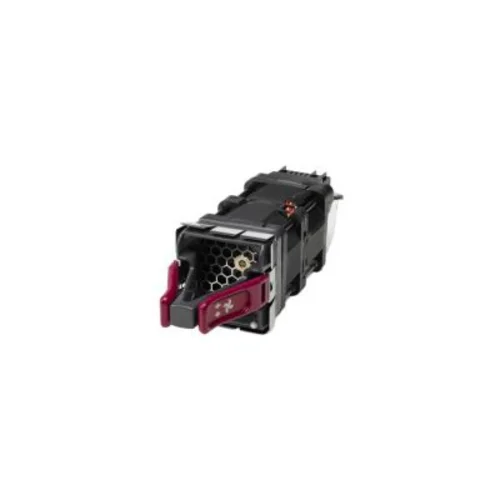

C4KX-FAN-F |
Catalyst 4500-X Back-to-Front Cooling Fan |
|
C4KX-FAN-R |
Catalyst 4500-X Front-to-Back Cooling Fan |
|
Блоки питания |
|
|

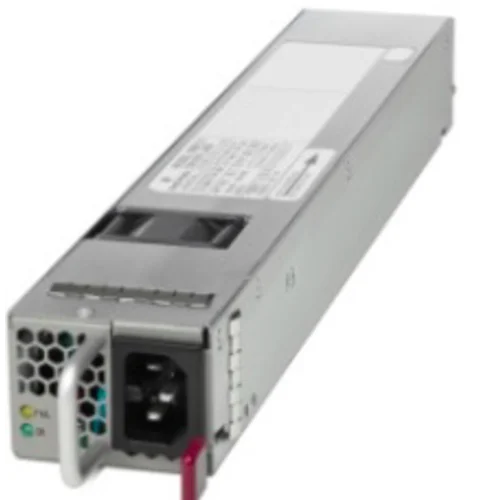

C4KX-PWR-750AC-F |
Catalyst 4500-X 750W AC Back-to- Front Cooling Power Supply |
|
C4KX-PWR-750AC-R |
Catalyst 4500-X 750W AC Front-to-Back Cooling Power Supply |
|
C4KX-PWR-750DC-F |
Catalyst 4500-X 750W DC Back-to- Front Cooling Power Supply |
|
C4KX-PWR-750DC-R |
Catalyst 4500-X 750W DC Front-to-Back Cooling Power Supply |
|
Дополнительные комплектующие |
|
|
CAB-CON-C4K-RJ45 |
Console Cable 6ft with RJ-45-to-RJ-45 |
|
SD-X45-2GB-E |
Cisco Catalyst 4500 2-GB SD card |
|
USB-X45-4GB-E |
Cisco Catalyst 4500 4-GB USB device |
|
Программное обеспечение |
|
|
S45XU-33-1511SG |
Cisco Catalyst 4500-X Cisco IOS Software XE Release 3.3.0 SG noncrypto universal image |
|
S45XUK9-33-1511SG |
Cisco Catalyst 4500-X Cisco IOS Software XE Release 3.3.0 SG crypto universal |
|
C4500X-LIC= |
Base product ID for software upgrade licenses on Catalyst 4500-X (paper delivery) |
|
C4500X-IPB |
Catalyst 4500-X IP BASE software license (paper delivery) |
|
C4500X-IP-ES |
Catalyst 4500-X IP BASE to Enterprise Services upgrade license (paper delivery) |
|
L-C4500X-LIC= |
Catalyst 4500-X Base product ID for software upgrade licenses (electronic delivery) |
|
L-C4500X-IPB |
Catalyst 4500-X IP BASE software license (electronic delivery) |
|
L-C4500X-IP-ES |
Catalyst 4500-X IP BASE to Enterprise Services upgrade license (electronic delivery) |
| Тип коммутатора | |
|---|---|
| Тип коммутатора | Управляемый L3 |
| Линейка Cisco | Catalyst 4500-X, 4900 |
| Интерфейсы | |
| Тип основных портов | 10GigabitEthernet SFP+ |
| Интерфейсы 10GBase-X SFP+ | 16 |
| Консольный порт | RJ-45 |
| Количество основных портов | 16 |
| Тип Uplink портов | 10GigabitEthernet SFP+ |
| Питание | |
| Напряжение питания | ~220V AC |
| Допустимое напряжение питания | 100-240V AC |
| L2 функционал | |
| Количество VLAN | 4096 |
| Размер таблицы MAC адресов | 55000 |
| Агрегирование портов | PAgP; LACP |
| Количество multicast групп | 32000 |
| L3 функционал | |
| Размер таблицы маршрутизации | 64000 |
| Размер таблицы ARP | 47000 |
| Протоколы маршрутизации | RIP; OSPF; BGP; PIM; EIGRP |
| Характеристики | |
| Размещение | Монтируемые в стойку |
