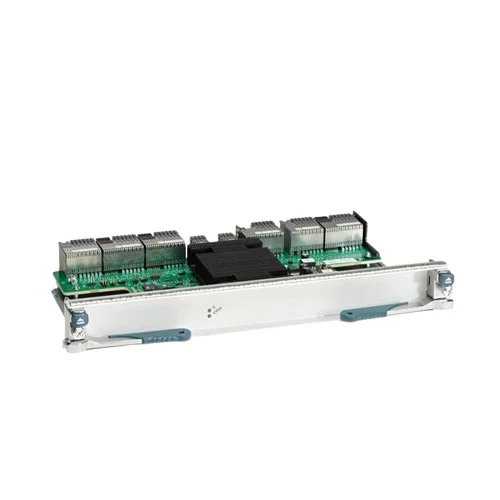

Модули коммутационной матрицы FAB-2 для Cisco Nexus 7000 представляют собой отдельную матрицу параллельных каналов до каждого слота интерфейсного и управляющего модуля в шасси. Возможна установка до 5 одновременно работающих модулей коммутационной матрицы, обеспечивающих пропускную способность до 550Гбит/с на один слот и коммутационную ёмкость 15Тбит/с на систему. Модуль коммутационной матрицы для Cisco Nexus 7000 представляет собой центральный элемент коммутации для полностью распредёлённого форвардинга интерфейсных модулей устанавливаемых в шасси.
Основные особенности:
- Повышение доступности и резервирования системы
- Масштабируемая матрица
- Добавление и удаление модулей коммутации без перерыва сервиса
- Поддержка Arbitrated crossbar для unicast
- Поддержка VoQ
- Суперкадрирование и сегментирование кадра
Техническая спецификация:
|
Item |
Specification |
||
|
Cisco Nexus 7000 9-Slot Fabric Module |
Cisco Nexus 7000 10-Slot Fabric Module |
Cisco Nexus 7000 18-Slot Fabric Module |
|
|
Product compatibility |
Supported in the Cisco Nexus 7000 9-Slot Switch chassis |
Supported in the Cisco Nexus 7000 10-Slot Switch chassis |
Supported in the Cisco Nexus 7000 18-Slot Switch chassis |
|
Software compatibility |
Cisco NX-OS Software Release 5.2 (minimum requirement) |
Cisco NX-OS Software Release 6.0 (minimum requirement) |
Cisco NX-OS Software Release 6.0 (minimum requirement) |
|
Performance |
110 Gbps per slot per fabric |
110 Gbps per slot per fabric |
110 Gbps per slot per fabric |
|
Reliability and availability |
• Online insertion and removal (OIR) hot swap | • OIR hot swap | • OIR hot swap |
|
MIBs |
Supports Simple Network Management Protocol (SNMP) Versions 1, 2c, and 3 (see the Cisco NX-OS Software release notes for details about specific MIB support) |
Supports SNMP v1, v2c, and v3 (see the Cisco NX-OS Software release notes for details about specific MIB support) |
Supports SNMP v1, v2c, and v3 (see the Cisco NX-OS Software release notes for details about specific MIB support) |
|
Network management |
Cisco Data Center Network Manager (DCNM) 5.2 |
Cisco DCNM 6.0 |
Cisco DCNM 6.0 |
|
Programming interfaces |
• XML
• Scriptable command-line interface (CLI)
• Cisco DCNM 5.2 web services
|
• XML
• Scriptable CLI
• Cisco DCNM 6.0 web services
|
• XML
• Scriptable CLI
• Cisco DCNM 6.0 web services
|
|
Physical specifications |
• Occupies one fabric module slot in a Cisco Nexus 7000 9-Slot Switch chassis
• Dimensions (H x W x D): 1.75 x 4.5 x 22.5 in. (4.45 x 11.43 x 57.15 cm)
• Weight: 5 lb (2.27 kg)
|
• Occupies one fabric module slot in a Cisco Nexus 7000 9-Slot Switch chassis
• Dimensions (H x W x D): 1.733 x 14.93 x 7.33 in. (4.4 x 37.92 x 18.62 cm)
• Weight: 4 lb (1.8 kg)
|
• Occupies one fabric module slot in a Cisco Nexus 7000 9-Slot Switch chassis
• Dimensions (H x W x D): 14.93 x 1.733 x 7.33 in. (37.6 x 4.4 x 18.62 cm)
• Weight: 7.5 lb (3.4 kg)
|
|
Environmental conditions |
• Operating temperature: 32 to 104°F (0 to 40°C)
• Operational relative humidity: 5 to 90%, noncondensing
• Storage temperature: -40F to 158°F (-40 to 70°C)
• Storage relative humidity: 5 to 95%, noncondensing
|
||
|
Regulatory compliance |
• EMC compliance
• FCC Part 15 (CFR 47) (USA) Class A
• ICES-003 (Canada) Class A
• EN55022 (Europe) Class A
• CISPR22 (International) Class A
• AS/NZS CISPR22 (Australia and New Zealand) Class A
• VCCI (Japan) Class A
• KN22 (Korea) Class A
• CNS13438 (Taiwan) Class A
• CISPR24
• EN55024
• EN50082-1
• EN61000-3-2
• EN61000-3-3
• EN61000-6-1
• EN300 386
|
||
|
Environmental standards |
• NEBS criteria levels
• SR-3580 NEBS Level 3 (GR-63-CORE, issue 3, and GR-1089-CORE, issue 4)
• Verizon NEBS compliance
• Telecommunications Carrier Group (TCG) Checklist
• Qwest NEBS requirements
• Telecommunications Carrier Group (TCG) Checklist
• ATT NEBS requirements
• ATT TP76200 level 3 and TCG Checklist
• ETSI
• ETSI 300 019-1-1, Class 1.2 Storage
• ETSI 300 019-1-2, Class 2.3 Transportation
• ETSI 300 019-1-3, Class 3.2 Stationary Use
|
||
|
Safety |
• UL/CSA/IEC/EN 60950-1
• AS/NZS 60950
|
||
| Характеристики | |
|---|---|
| Тип устройства | Фабрика коммутации |
| Линейка Cisco | Nexus 7000 |
| Производительность модульного коммутатора, Gbps | 110 |
| Совместимая платформа | Шасси N7K-C7010 |
