info Востановление DMM-1701PM-04S2

DMM-1701PM-04S2 – не реагирует на telnet, web, HDMS.



У модулей данной серии могут случаться подобные симптомы, если в момент загрузки модуля отключить питание. Данная ситуация происходит не при каждом выключении, но тем не менее может случаться. Если у вас это произошло то вам понадобиться изготовить консольный кабель, смотри рис. 1-3 и файл pbiinit.db

Рисунок 1. Схема распайки консольного кабеля.

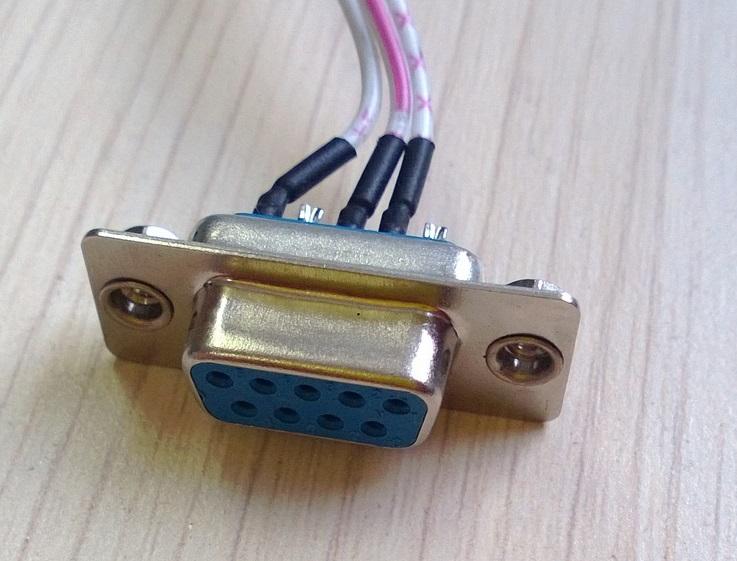

Рисунок 2. Разъем DB-9

Рисунок 3. Настройки консоли.



После изготовления кабеля Вы можете подключить консоль. Ее разъем находиться под передней панелью модуля. Выключите модуль, подключите консольный кабель, включите модуль. Процесс загрузки у вас прервется сообщениями вида

«* Creating device nodes in /dev/stapi

Select_table…

Data CRC 77073096 != calculated CRC debb20e3 for node at 024dcf60

Data CRC 77073096 != calculated CRC debb20e3 for node at 024dcf60

Data CRC 77073096 != calculated CRC debb20e3 for node at 024dcf60

Data CRC 77073096 != calculated CRC debb20e3 for node at 024dcf60

Data CRC 77073096 != calculated CRC debb20e3 for node at 024dcf60

Data CRC 77073096 != calculated CRC debb20e3 for node at 024dcf60

Data CRC 77073096 != calculated CRC debb20e3 for node at 024dcf60

Loading PaData CRC 77073096 != calculated CRC debb20e3 for node at 024dcf60

rameters…

Segmentation fault



Please press Enter to activate this console.

/ #»

В папке /root вы увидите два файла pbiinit.db и pbiinit.db-journal. Переименуйте их в резервные

 mv /root/pbiinit.db /root/pbiinit.db.back и

mv /root/ pbiinit.db-journal /root/ pbiinit.db-journal.back

Далее задайте IP адрес, с которым вы сможете работать в своей сети

Ifconfig eth0 10.10.70.251/24

После этого в проводнике в строке адреса наберите ftp://10.10.70.251. В открывшееся окно скопируйте файл pbiinit.db, который вы можете взять по этой ссылке. Далее снова переключаемся в консоль. Скопированный по ftp файл появиться у вас в папке /var. Скопируйте его в /root

mv /var/pbiinit.db /root/pbiinit.db

cmod 777 /root/pbiinit.db

Перезагрузите модуль командой reboot.

Пойдет процесс загрузки, в результате которого вы окажетесь в SDK.



===================================================

  SDK — Software development kit debug environment

  PLATFORM: sdk7105_7105

  OS   : LINUX — 2.6.23.17_stm23_A26-pdk7105

  VERSION : Oct 19 2012 at 08:59:55


….

Please press a key…

First loop

Second loop

Cannot open file «macros.ttm» for input

ST7105 > PHY: 0:01 — Link is Down

ST7105 >



Теперь ваш модуль снова доступен через HTTP или HDMS.
