info Переустановка операционной системы и восстановление Cisco SCE

Ваша SCE не загружается? Или загружается только в RECOVERY MODE?

Выход есть. Надо переустановить систему.Для этого нам понадобится: ftp сервер, консольный кабель,eth кабель,, файл SEos, файл SCOS PKG,компьютер с предустановленным ПО для управления через консольный кабель.
  1. Вы должны соединиться с вашим Cisco SCE консольным кабелем со скоростью 9600, 8, к AUX порту на SCE.
  2.
  3. Присоедините MNG1 порт(менеджмент порт 1) к коммутатору или на прямую к компьютеру на котором стоит ваш FTP сервер. Главная задача чтобы SCE увидела ваш ftp
  4.

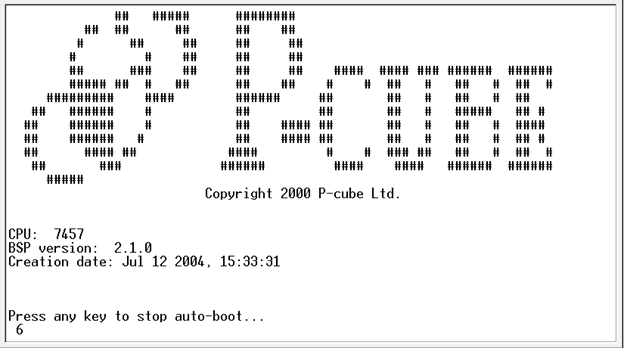

  5. Перезагрузите вашу SCE с помощью выключения питания пока не увидите примерно следующее:

4. Вы получите командную строку.

[VxWorks Boot]: help
?           — print this list
@           — boot (load and go)
p           — print boot params
c           — change boot params
l           — load boot file
g adrs        - go to adrs
d adrs[,n]      - display memory
m adrs        - modify memory
f adrs, nbytes, value — fill memory
t adrs, adrs, nbytes - copy memory
e           — print fatal exception
n netif        — print network interface device address
$dev(0,procnum)host:/file h=# e=# b=# g=# u=usr [pw=passwd] f=#
tn=targetname s=script o=other
boot device: tffs=drive,removable  file name: /tffs0/vxWorks
Boot flags:
0x02 - load local system symbols
0x04 - don't autoboot
0x08 - quick autoboot (no countdown)
0x20 - disable login security
0x40 - use bootp to get boot parameters
0x80 - use tftp to get boot image
0x100 — use proxy arp
available boot devices:Enhanced Network Devices
gei0 tffs
[VxWorks Boot]:

5. Нажмите «c« и enter — перейдете режим конфигурации.

6. Для строк которые не нужно изменять просто нажмите enter, для строк которые нужно изменять введите данные и нажмите enter.

7. Для загрузки Cisco SCE по сети и перехода в режим восстановления измените следующие данные:

Boot device: gei0 (fei0 для SCE1010 1.5U)
Processor #: не изменять
Host name: не изменять
File name: SEos
Inet on Ethernet: [Box IP]:[Mask]
Inet on backplan: не изменять
Host inet: IP адрес компьютера с файлом SEos
Default gateway: [Gateway IP]
User: имя пользователя для ftp сервера
Password: пароль для ftp сервера
Flags: не изменять
Target name: имя самой железки (в принципе можно не изменять) (ну напишите main-sce)
Startup scripts: не изменять
Other: gei0,baud=9600,recover! (fei0 для SCE1010 1.5U)

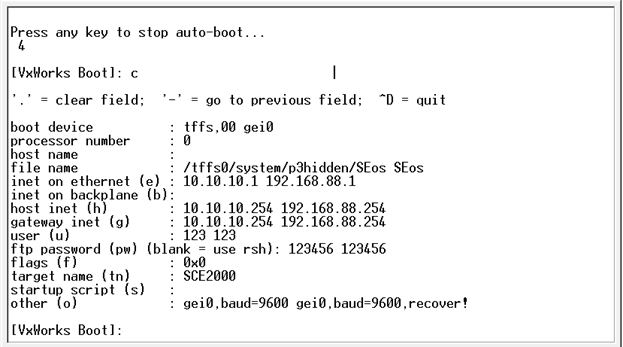

Выглядеть это будет так:



8. После этого введите @ и enter

9. Cisco SCE уйдет в перезагрузку и вернется к вам уже в режиме для восстановления (Recovery Mode).

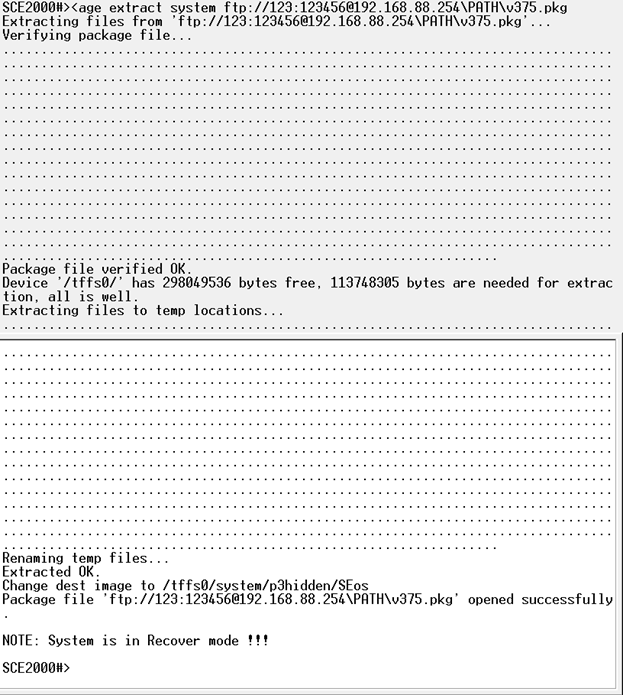

10. Теперь вы можете попасть на SCE при помощи telnet или того же AUX порта и загрузить вашу прошивку используя команду:

Debug package extract system ftp://<UserName>:<Password>@IP_ADDRESS\PATH\FileName.pkg

(команду необходимо вводить их 15 режима привелегии)

а) Вы должны иметь на фтп сервере файл с прошивкой. В корне ftp создать папку PATH и в нее положить свою прошивку.

б) Сейчас вы уже будете загружать SCOS PKG это OS PKG (пакет с операционной системой )

ВАЖНО этот файл переименуйте в любое другое имя главное, чтоб длина имени была не более 8 символов на 9 и больше кот начнет ругаться! К примеру назовите его v375.pkg

10.1. Но сперва необходимо настроить ip адрес.

NOTE: System is in Recover mode !!!
SCE2000>ena15
Password:
SCE2000#>conf
SCE2000(config)#>int fas 0/0
SCE2000(config if)#>ip add 192.168.88.1 255.255.255.0
SCE2000(config if)#>exi
SCE2000(config)#>exi
SCE2000#>

11. Перезагрузите SCE используя, команду «reload» и проделайте последние изменения!

12. Присоединившись к AUX порту вам нужно опять остановить автозагрузку и поменять данные:

Boot device: tffs0,0
File name: /tffs0/system/p3hidden/SEos
Other: gei0,baud=9600 (fei0 для SCE1010 1.5U)

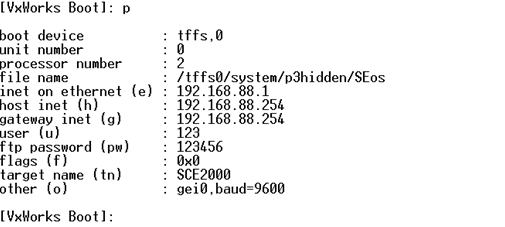

То есть должно получиться примерно так:



13. Введите @ и enter

14. После перезагрузки кота вы можете наслаждаться его работой!
