Оборудование для подключения СХД.

В данной заметке рассмотрим какое оборудование необходимо для подключения различных СХД.

В качестве примера возьмем СХД с Fiber Channel 8Gb, 10Gb iSCSI и SAS 6Gb.

Для повышения отказоустойчивости и подключения к SAN сети большого числа хостов используются два или более коммутаторов.



СХД с Fiber Channel 8Gb.



Подключение стоечных серверов.



Адаптер HP StorageWorks 82Q 8Gb Dual Port PCI-e Fiber Channel HBA - на каждый сервер.

Модуль оптический HP 8Gb Short Wave Fibre Channel SFP+ - на каждый порт.

Коммутатор Brocade 300 FC - выбирается нужно количество активных портов.

Модуль SFP+ оптический, дальность до 300м (5dB), 850нм  - на каждый порт.

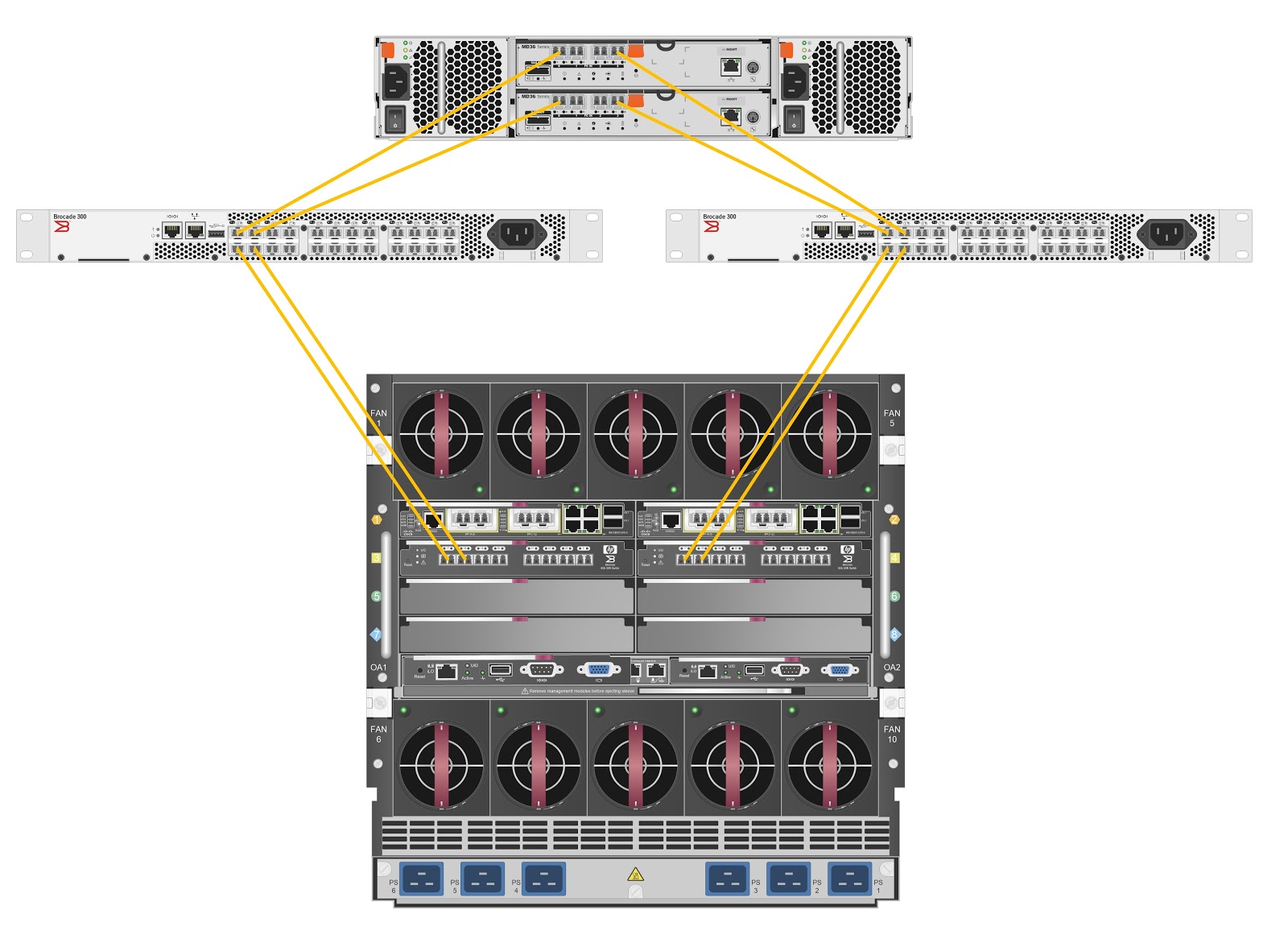

Подключение Блейд-системы.



Для серверов BL460c G6/7:

HBA-адаптер QLogic QMH2562 8 Гб Fibre Channel для c-Class BladeSystem - на каждый блейд-сервер.

Для серверов BL460c Gen8:

HBA-адаптер QLogic QMH2572 8 Гб Fibre Channel для c-Class BladeSystem - на каждый блейд-сервер.

Коммутатор в блейд-систему:

Коммутатор HP B-series 8/12c SAN для BladeSystem c-Class.

Трансивер HP 8Gb Shortwave В-series FC SFP+.




СХД с 10Gb iSCSI.



Подключение стоечных серверов.



Сетевая карта 2 порта 1000Base-X/10GBase-X Intel X520-DA2 - на каждый сервер.

Модуль SFP+ оптический, дальность до 300м (5dB), 850нм.

Коммутатор Cisco Nexus N5K-C5010P-BF

или

Коммутатор Cisco Catalyst WS-C4900M



Подключение Блейд-системы.



Для серверов BL460c G6/7/Gen8

Коммутатор HP Virtual Connect Flex-10 10Gb Ethernet для BladeSystem c-Class

Модуль SFP 10Gb для HP BladeSystem c-Class



СХД с SAS 6Gb.



Подключение стоечных серверов.



Адаптер шины Dell 6Gb SAS HBA, Dual Port - на каждый сервер



Подключение Блейд-системы.



Для серверов BL460c G6/7

RAID-контроллер HP Smart Array P711m, 1Gb FBWC - на каждый сервер

Для серверов BL460c Gen8

RAID-контроллер HP Smart Array P721m, 2Gb FBWC - на каждый сервер

Коммутатор в блейд-систему:

Коммутатор HP 6Gb/s SAS BL для Блейд-систем
