info Настройка VLAN на маршрутизаторах SNR-CPE-W4N

Пример конфигурации VLAN для осуществления передачи тегированного трафика с WAN порта на LAN порт без тега

Задача: необходимо настроить VLAN таким образом, чтобы приходящий с тэгом 993 трафик на WAN порт передавался без тэга на один из LAN-портов.

На WAN порту должен приниматься нетэгированный трафик (интернет) и тэгированный 993 трафик (для IPTV-приставки).

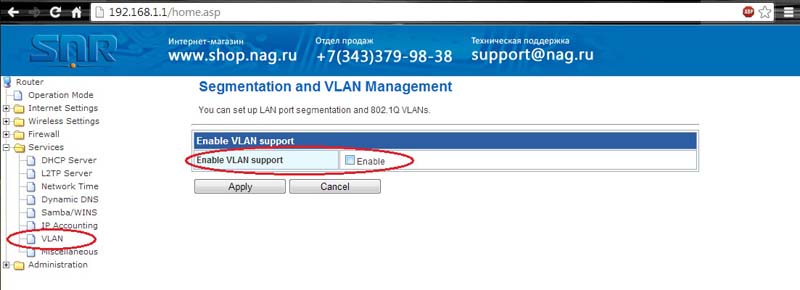

Решить подобный вопрос можно следующей конфигурацией:

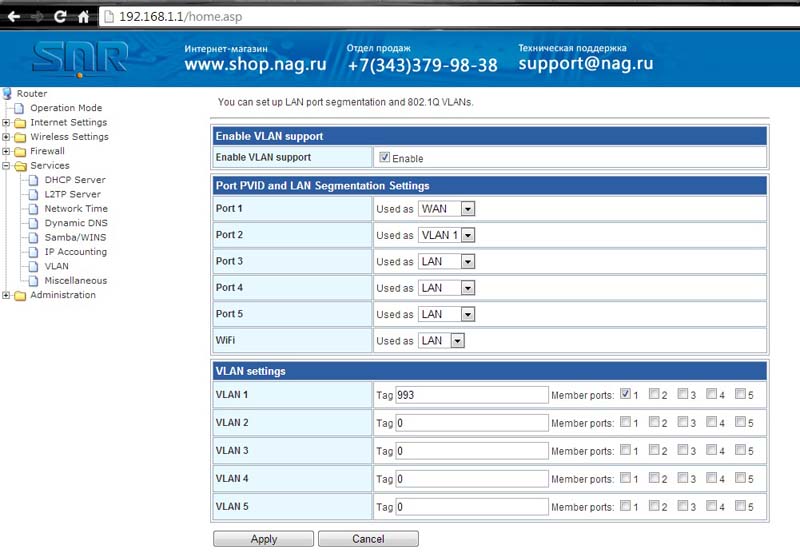

Таблица «VLAN settings»

На одном из VLAN укажите нужные тег.

Например: VLAN 1 — tag 993

Таблица«Port PVID and LAN Segmentation Settings»

  1. Указываем wan порт для Port 1
  2. Для Port 2 указываем — использовать как VLAN 1 (Used as VLAN1)
  3. Member port – для порта 1 поставьте галочку.

Member ports нужен для того, чтобы указать порты с тегами, порты без тегов указываются в таблице «VLAN settings»

Таким образом если мы сделаем Member Ports 1 и 2, то такие порты будут с тегом указанным на VLAN1.
