FBT vs PLC

Сварные делители обычно применяют в КТВ (1310/1550нм). Для использования в PON, сварные делители должны иметь окна 1310 и 1490нм. Поэтому для PON имеет смысл, использовать трехоконные: 1310, 1490 и 1550нм, на случай, если в дальнейшем потребуется на этой же линии развернуть и КТВ (по стоимости трехоконные не отличаются от двухоконных). Если сравнивать FBT и PLC по вносимым потерям, то сварные имеет смысл использовать до 1х4. При больших коэффициентах деления — лучше PLC.

Коэффициент деления

Максимальные вносимые потери, дБ



PLC

FBT

1×2

4.1

3.9

1×4

7.5

7.5

1×8

10.8

11.4

1×16

13.8

15.0

1×32

16.8

18.5

Основные преимущества сварных делителей:

  • низкая стоимость делителей с небольшим числом отводов;

  • возможность изготовления любого коэффициента деления (например, 1x3, 1х6);

  • возможность изготовления любой пропорции деления (например, 5/95%).
  •

Планарные делители пропускают весь необходимый диапазон в PON (1260..1650нм).

У них есть ряд особенностей по сравнению со сварными:

  • коэффициент деления только 2N (1x2, 1х4, 1x8, …);

  • пропорция деления пока только 50/50%;

  • меньшее затухание по сравнению со сварными, при большом числе отводов.

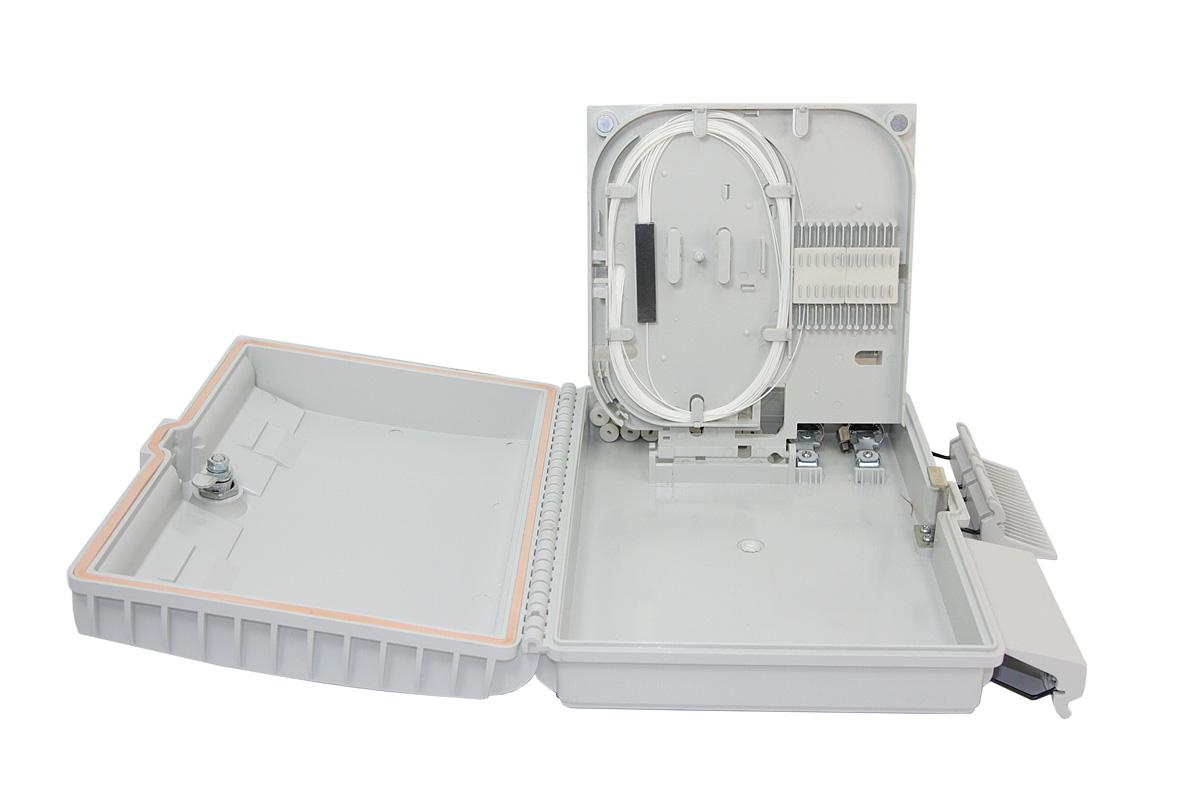

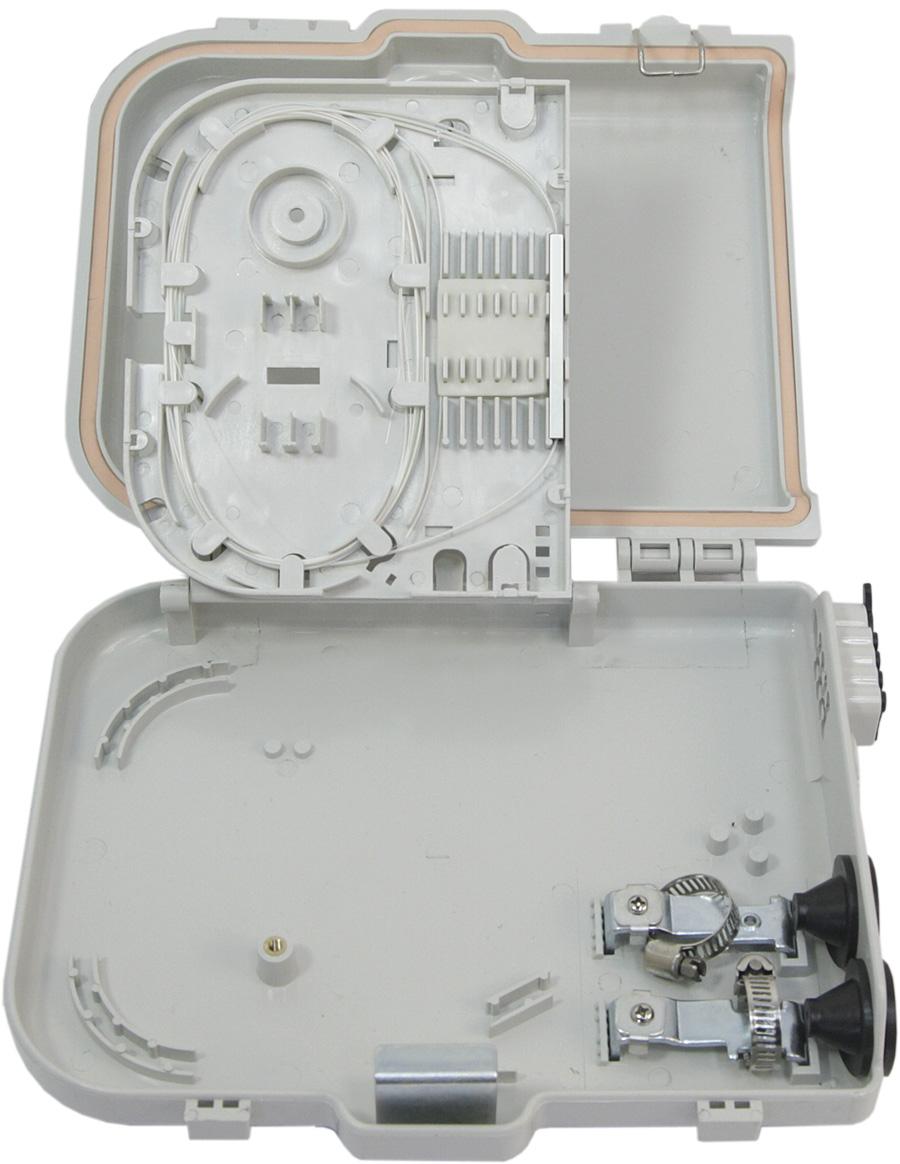

Делители обычно устанавливают в муфты, поэтому очень популярны делители в небольших корпусах или без них:

У последних основной недостаток заключается в том, что они оконцованы оптикой в буфере 0.9 мм, из-за чего ее легко повредить. Поэтому считается, что срок службы таких делителей — меньше.

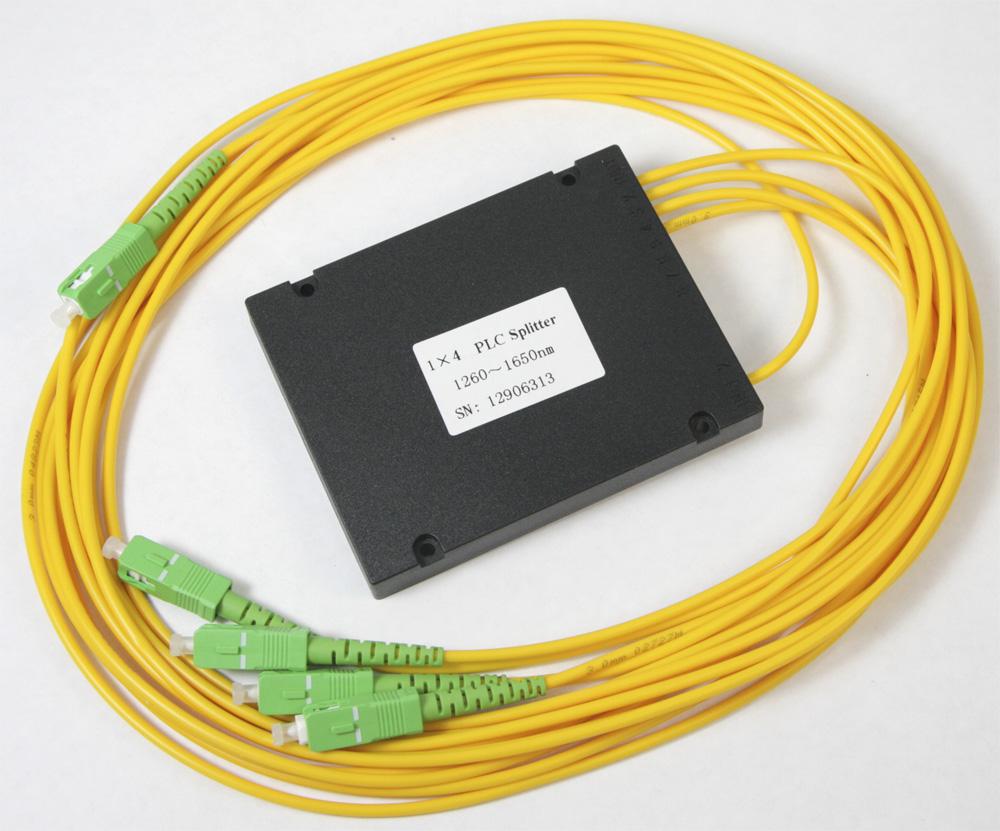

Если место в муфте позволяет, то можно использовать делители в корпусе бОльшего размера. Такие делители оконцованы оптикой в буфере толщиной 2-3мм.

Последний вопрос, который встает перед выбором делителей: использовать ли их с разъемами или неоконцованые? У неоконцованых делителей несколько преимуществ:

  • Вносят меньше потерь, т.к. сварка дает меньшее затухание, чем разъемное соединение;
  • Немного ниже цена.

Но, с другой стороны, делители на разъемах дают бОольшую гибкость:

  • Простая масштабируемость (замена делителей). Можно спроектировать линию так, что в будущем ее можно будет модернизировать, просто поменяв делители. Быстрее и проще, конечно, это сделать с разъемными делителями.
  • Значительно проще «прозвонить» все «дерево» от «корня» к «лепесткам», не переваривая при этом делители, а просто поочередно переключая разъемы.

Если выбор сделан в пользу делителей с разъемами, то имеет смысл сразу установить оконцованные APC-полировкой, чтобы в будущем не пришлось менять все делители/разъемы, когда потребуется дополнительно КТВ.
