info Конфигурация GPON OLT и ONT — пример первичной настройки OLT и ONT для оборудования BDCOM

Первичная настройка OLT GPON BDCOM:

Актуальные прошивки можно скачать по адресу https://data.nag.ru/BDCOM/Firmware/



Начальные условия следующие:



OLT GP 3600-08 и однопортовые ONU;
один vlan на сервис;
входящий порт Ge 1;
используемые vlan 5-управление, 11 Интернет, 20 – IPTV;
IP для управления 10.10.0.2/24;



Для входа на OLT используются следющие логин/пароль по умолчанию = admin/admin.
Для входа в привилегированный режим используем команду "enable"



Зададим имя нашему OLT:



conf
hostname BDCOM_GPON



Настроим авторизацию для управления и изменим пароль NAG для пользователя admin и для команды "enable"



aaa authentication login default local
aaa authentication enable default none
aaa authorization exec default local
username admin password 0 NAG
enable password 0 NAG
service password-encryption



Создадим необходимые VLAN'ы:



vlan 5
name manag

vlan 11
name internet

vlan 20
name MCAST



Настроим IP для управления:



int vl5
ip address 10.10.0.2 255.255.255.0



Добавим маршрут по умолчанию



ip route default 10.10.0.1



Настроим Uplink-порт OLT:



interface GigaEthernet0/1
 description uplink
 switchport trunk vlan-allowed 5,11
 switchport trunk vlan-untagged none
 switchport mode dot1q-tunnel-uplink
 switchport pvid 20
- указываем наш мультикаст VLAN (специфика настройки multicast на BDCOM)
  dhcp snooping trust



Настроим сервер времени, временную зону и интервал обновления времени:



time-zone Yekaterinburd 5 0
ntp server 10.10.0.1
ntp query-interval 3600



Настроим multicast:



ip mcst enable
ip mcst mc-vlan 20 range 239.255.0.0 - 239.255.0.255
ip mcst mrouter interface GigaEthernet0/1



Создадим DBA профиль, который устанавливает полосу пропускания от ONU до OLT:



gpon profile onu-tcont tcont-default id 1
 gpon-profile tcont-type 4 pir 102400
- в зависимости от выбранного типа можно задать гарантированную полосу пропускания, фиксированную и максимальную

В данном случае будем ограничивать максимальную полосу пропускания.



Создадим виртуальный порт, через который осуществляется привязка eth-трафика к определенному tcont:



gpon profile onu-tcont-virtual-port-bind tvbind-default id 1
 gpon-profile virtual-port 1 profile virtual-port-default tcont 1 profile tcont-default


Осуществим привязку виртуального порта к определенному VLAN и всем uni-портам ONU через следующий профиль:

gpon profile onu-flow-mapping flow-mapping-default id 1
 gpon-profile entry 1 uni type eth-uni all
 gpon-profile entry 1 vlan 11
 gpon-profile entry 1 virtual-port 1


Создадим профиль в котором обозначим какие VLAN и в каком режиме будут передаваться:

gpon profile onu-vlan ONU-VLAN-11 id 3
 gpon-profile vlan mode tag - режим access
 gpon-profile vlan pvid 11



Для работы мультикаста необходимо создать следующие профиль, в первом укажем правила для мультикаст трафика, во втором - обозначаем номер gem-порта, vlan и список разрешенных multicast-групп



gpon profile onu-mcst-oper IPTV id 1
 gpon-profile upstream-igmp-tag add 20 4
- восходящий мультикаст трафик будет маркироваться обозначеным VLAN
 gpon-profile downstream-mcst-tag strip - нисходящий трафик будет отдаваться прозрачно (без метки VLAN)


gpon profile onu-mcst-dynamic-group IPTV id 1
 gpon-profile entry 1 multicast-gemport 4093
 gpon-profile entry 1 multicast-vlan-id 20
 gpon-profile entry 1 multicast-group-address-range 239.255.0.0 to 239.255.0.255


Создадим шаблон для автоматической регистрации ONU - список команд, которые будут применяться к ONU.

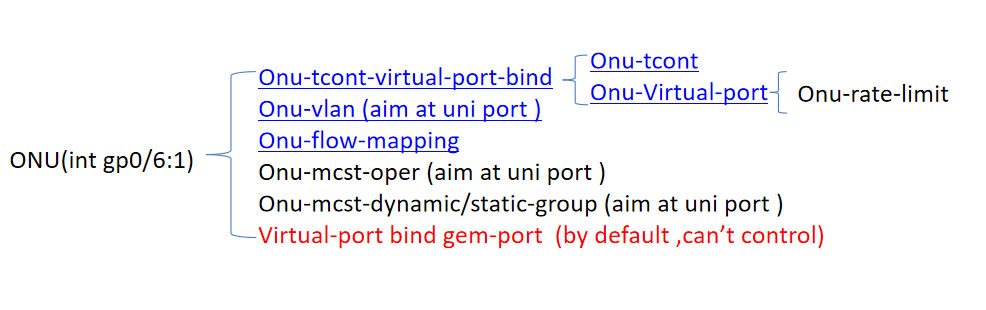

На картинке ниже представлена связность шаблона в GPON OLT BDCOM:


В шаблоне мы будем осуществлять привязку всех созданных профилей для нашей ONU.



gpon onu-config-template internet
 cmd-sequence 001 gpon onu tcont-virtual-port-bind-profile tvbind-default
 cmd-sequence 002 gpon onu flow-mapping-profile flow-mapping-default
 cmd-sequence 003 gpon onu uni 1 vlan-profile ONU-VLAN-11
 cmd-sequence 004 gpon onu uni 1 mcst-oper-profile IPTV
 cmd-sequence 005 gpon onu uni 1 mcst-dynamic-group-profile IPTV



Перейдем к настройке GPON-интерфейсов:



interface range GPON 0/1-8
switchport mode trunk
switchport trunk vlan-allowed 11,20
switchport trunk vlan-untagged none
filter dhcp
gpon pre-config-template internet bind-onuid 1-128
- указываем, чтобы наш шаблон автоматически применялся к вновь зарегестрированным ONU


Включим DHCP snooping:



ip dhcpd enable
ip dhcp-relay snooping
ip dhcp-relay snooping vlan 11



Сохраним конфигурацию:



write all



Для просмотра текущих ONU используем следующую команду:



show gpon active-onu
Interface GPON0/8 has bound 1 ONUs:
IntfName       VendorID  EquipmentID  SN               LOID                     Status   Config Status Active Time
-------------- --------- ------------ ---------------- ------------------------ -------- ------------- -------------------
GPON0/8:1      BDCM      1104         4244434DF79D168E N/A                      active   success       1970-01-14 20:00:02


Для проверки корректности настройки ONU смотрим её конфигурацию:



show run int GPON0/8:1
Building configuration...

Current configuration:
!
interface GPON0/8:1
 gpon onu tcont-virtual-port-bind-profile tvbind-default
 gpon onu flow-mapping-profile flow-mapping-default
 gpon onu virtual-port 1 gem-port 257
 gpon onu tcont 1 alloc-id 257
 gpon onu uni 1 vlan-profile ONU-VLAN-11
 gpon onu uni 1 mcst-oper-profile IPTV
 gpon onu uni 1 mcst-dynamic-group-profile IPTV


Все профили назначены верно.



С полным конфиг мануалом можно ознакомиться на нашем ресурсе:
https://data.nag.ru/BDCOM/Configuration%20Manual/GP36XX/
