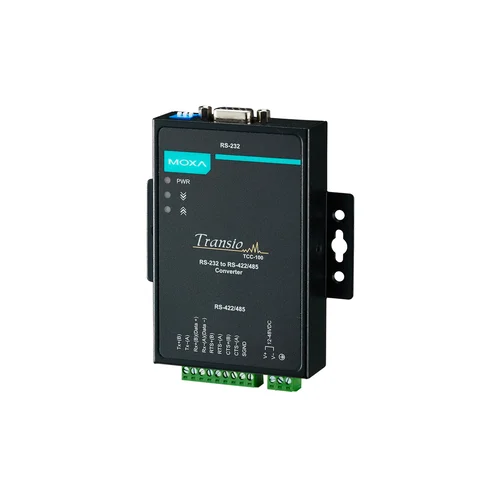

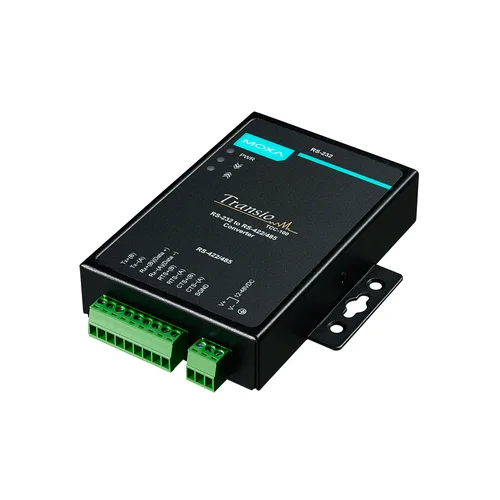

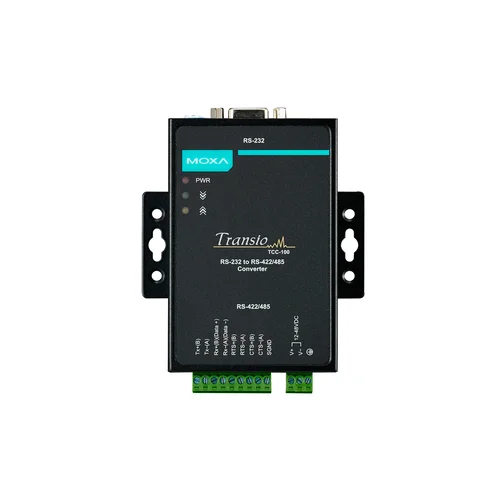

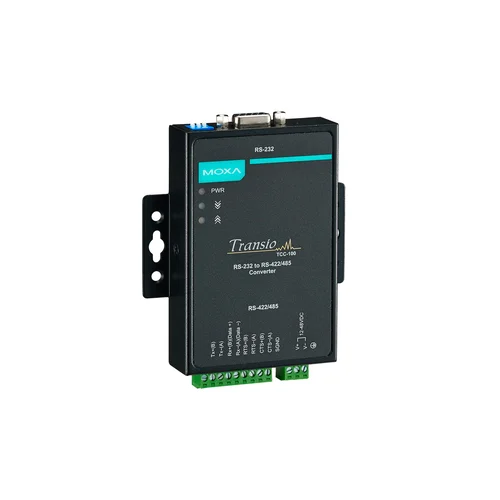

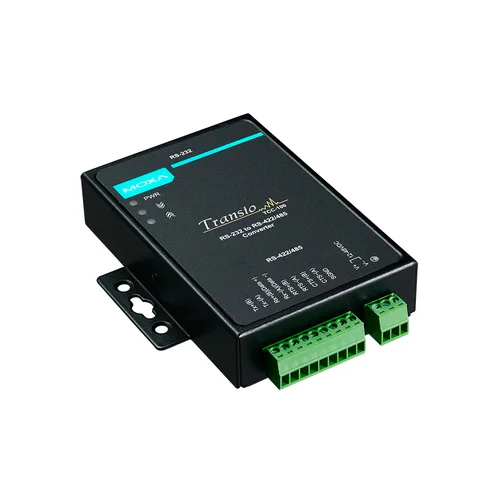

Конвертер TCC-100I RS-232 в RS-422/485 c изоляцией 2 кВ

Входной интерфейс

Тип входного интерфейса RS-232 

Тип разъема DB9 'мама' 

Выходной интерфейс

Тип выходного интерфейса RS-422/485 

Тип разъема клеммы под винт 

Параметры последовательной связи

Передаваемые сигналы RS-232: TxD, RxD, RTS, CTS, GND 

RS-422: Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND 

RS-485 (2-проводный): Data+, Data-, GND 

RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 

Скорость передачи данных, бит/с 50 ~ 921600 

Изоляция последовательной линии 2 кВ 

Требования к электропитанию

Рабочее напряжение 12 ~ 48 В пост. 

Потребление тока 150 мА при 12 В

Защита от неверной полярности Есть 

Условия эксплуатации

Рабочая температура, °C -20 ~ +60 

Температура хранения, °C -40 ~ +85 

Рабочая влажность, % 5 ~ 95 

Защита

Защита от импульсных помех, кВ 15

Конструктивные свойства

Материал корпуса Металл 

Размеры и вес

Габаритные размеры, мм 67 x 100.4 x 22

Вес нетто, кг 0.15

Монтаж

Монтаж На DIN-рейку 

Настольный/настенный 

Наличие международных сертификатов

Безопасность UL60950-1 

Электромагнитная совместимость (EMI) CISPR 32 

FCC Part 15 Subpart B Class B 

Электромагнитная совместимость (EMS) IEC 61000-4-2 (ESD) 

IEC 61000-4-3 RS 

IEC 61000-4-4 (EFT) 

IEC 61000-4-5 Surge 

IEC 61000-4-6 CS 

IEC 61000-4-8 

Электромагнитная совместимость (EMC) EN 55032/24 

Среднее время наработки на отказ (MTBF), часов 3017857

Гарантийный срок

Гарантийный срок 5 лет 

Комплект поставки

Комплект поставки Краткое руководство пользователя 

Крепеж для монтажа на DIN-рейку 

Устройство
