Модуль двухпоточного H.264/MPEG-2 декодера SDI и CVBS D02PA для DCP-3000MF

Нет отзывов
PBI
Артикул:D02PA
Код товара: 27088
PBI
Ваша цена (за шт): 75 408 ₽
Параметры заказа:

DCP-3000 - это цифровая головная станция производства компании PBI (Китай). Модульная архитектура позволяет реализовать практически любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения. Компактное исполнение и большой выбор функциональных модулей делают DCP-3000 отличным выбором при строительстве небольших и средних сетей КТВ.

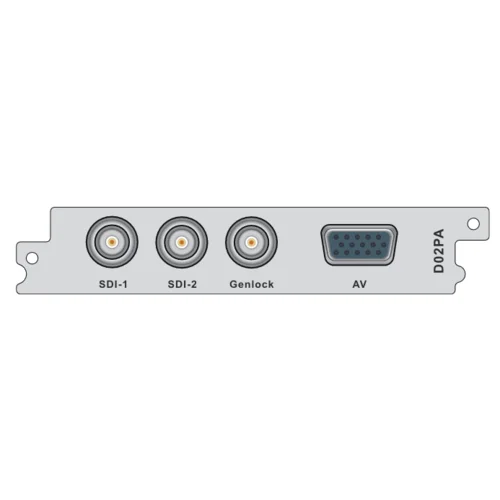

Модуль MPEG-2/H.264 декодера D02PA позволяет декодировать 2 программы, поступающие со внутренней шины шасси, и вывести аудио- и видеосигнал на 2 выхода SDI и 2 выхода CVBS (через переходник DB-15).

Технические характеристики:

Тип коннектора 2 × SDI выход BNC male, 1 × Genlock вход BNC male 75 Ом, 2 × CVBS выхода через адаптер D-Sub 15 (2 пары RCA)
Поддерживаемые видеокодеки MPEG-2 (MP@ ML for SD, MP@HL for HD)
MPEG 4/H.264 AVC Part 10 (MP@L3 for SD, HP@L4.1 for HD)
Разрешение видео 1080i×30, 1080i×29.97, 1080i×25,720p×60, 720p×59.94, 720p×50, 576i×25, 480i×29.97
Скорость потока < 50 Мбит/с
Соотношение сторон изображения 4:3/16:9
Стандарт SD-SDI SMPTE 259M, 270 Мбит/с (10 бит)
Стандарт HD-SDI SMPTE 292M, 1.485 Гбит/с (10 бит)
Встроенное аудио SDI Поддерживаются 8 × PID или проброс
Поддерживаемые аудиокодеки MPEG-1 Layer 1/2
Dolby Digital (AC3)
Dolby Digital Plus (AC3+)
AAC-LC, HE-AAC v1/v2
Частота дискретизации 32/44.1/48 кГц
Стандарты цветности изображения NTSC, PAL, SECAM
Разрешение изображения на выходе CVBS 576i×25, 480i×29.97
Уровень напряжения сигнала 1.0 Вp-p ± 5% (стандартный тестовый поток)
Неравномерность АЧХ < ± 1 дБ, 5.5 MHz для PAL/SECAM, 4.2MHz для NTSC
Относительная задержка яркости < ± 30 нс
Искажение в течение времени передачи полей < 2%
Искажение в течение времени передачи строки < 1%
Кратковременные искажения < 2%
Дифференциальное усиление < 3%
Дифференциальная фаза < 2°
C/N >55 дБ (взвешенное)
Аналоговый выход аудио 4 × RCA, 2 × L+R (переходник DB15)
Выходное сопротивление 600 Ом (сбалансированный)
Выходные режимы Правый, левый, моно, стерео
Декодирование аудио 2 пары стерео (2 группы аудио PID или 4 звуковых канала)
Перекрёстные помехи между каналами > 70 дБ
Коэффициент нелинейных искажений < 0.3% @ 400 Гц, при тестовом сигнале 1 кГц
Частотная характеристика ± 0.5 дБ для диапазона 20 Гц - 18 кГц
Выходной уровень -30 - +7 дБ (регулируемый, 0 дБм/600 Ом)
Субтитры DVB/EBU
VBI Teletext, WSS
Closed Caption (скрытые субтитры) EIA 608, EIA 708
