MP701 Исполнительный элемент

Нет отзывов
Нет вопросов
NetPing
Артикул:NetPing MP701
Код товара: 38932
NetPing

Силовой модуль коммутации предназначен для обеспечения управления при помощи устройств NetPing силовыми электроприборами от слаботочных выходов различных датчиков.

Ваша цена (за шт): 3 640 ₽
Параметры заказа:
Описание
  • Число каналов управления – 4;
  • Возможность управления индуктивной нагрузкой;
  • Напряжение коммутации до 250 В;
  • Напряжение питания 5 В;
  • Напряжение управления 1,5 В ... 5 В;
  • Ток коммутации канала: до 3 А (ограничено толщиной меди печатной платы);

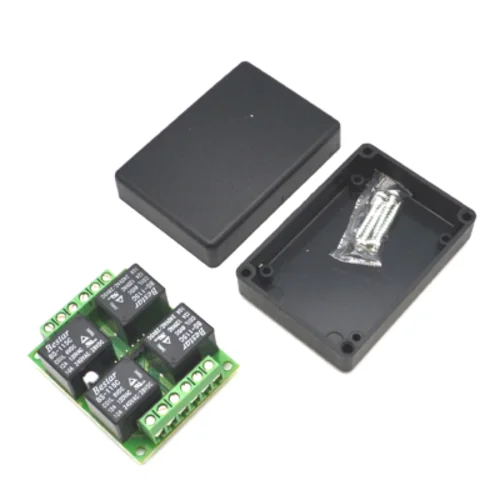

  • Пластиковый корпус;

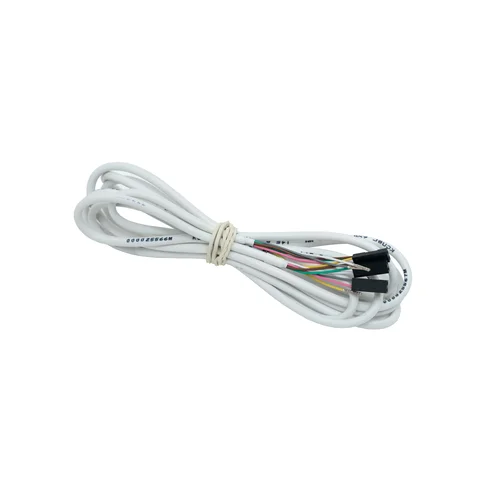

  • Съёмный провод длиной 2 м.

MP701 исполнительный элемент (4 независимых канала по 2кВт 10А) управляет 4 каналами и обеспечивает гальваническую развязку между датчиками и электроприборами. Исполнительный элемент управляется подачей напряжения 1,5 В ... 5 В, поступающего от устройства NetPing. При желании изделие может быть размещено в корпусе, который входит в комплект поставки. Однако доработать его (сделать отверстия и вырезы) пользователь должен самостоятельно.

Исполнительный элемент MP701 может работать с устройствами удалённого мониторинга датчиков и устройствами управления электропитанием (PDU): UniPing server solution v3/SMS, UniPing server solution v3, UniPing v3, NetPing 8/PWR-220 v3/SMS, NetPing 2/PWR-220 v2/SMS, NetPing 2/PWR-220 v3/ETH.

Меры предосторожности:

Не превышайте максимально допустимое напряжение питания исполнительного элемента;

Не путайте полярность питания исполнительного элемента;

Не превышайте максимально допустимую мощность нагрузки;

Несоблюдение данных требований приведет к выходу исполнительного элемента из строя.

Подключение MP701 к устройствам NetPing

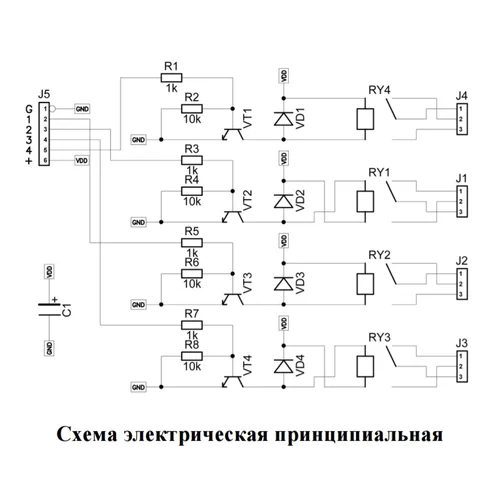

См. Схему электрическую принципиальную.

Напряжение питания 5 В («G», «+»), а также управляющие сигналы (контакты «1», «2», «3», «4») подаются на разъём в центре печатной платы. Обозначение контактов разъёма имеются на печатной плате с обратной стороны. Разъёмы по краям печатной платы служат для подключения коммутируемых нагрузок.

Несоблюдение данных требований приведет к выходу исполнительного элемента из строя.

Управление электропитанием

Количество независимых каналов управления электропитанием: 4 канала

Физические параметры

  • Максимальный ток коммутации: 3А
  • Размеры устройства: 70 x 50 x 28

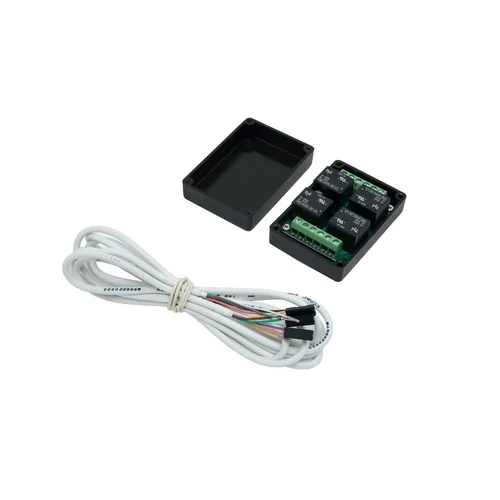

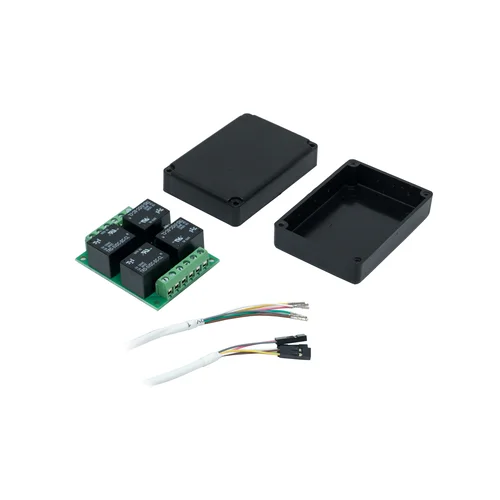

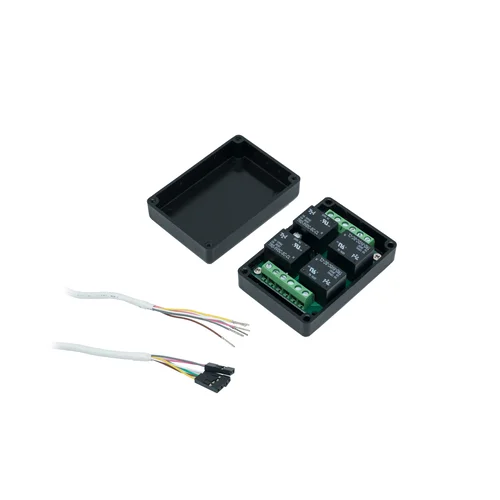

  • Комплект поставки: Устройство, корпус, соединительный кабель, инструкция
  • Электропитание: 5В
  • Корпус: Пластик
  • Напряжение управления: 1.5В .. 5В
  • Напряжение коммутации: До 250В
  • Ток питания: Не более 200 мА
  • Диапазон температур: -30°C .. 60°C
  • Вес: 109 г.
