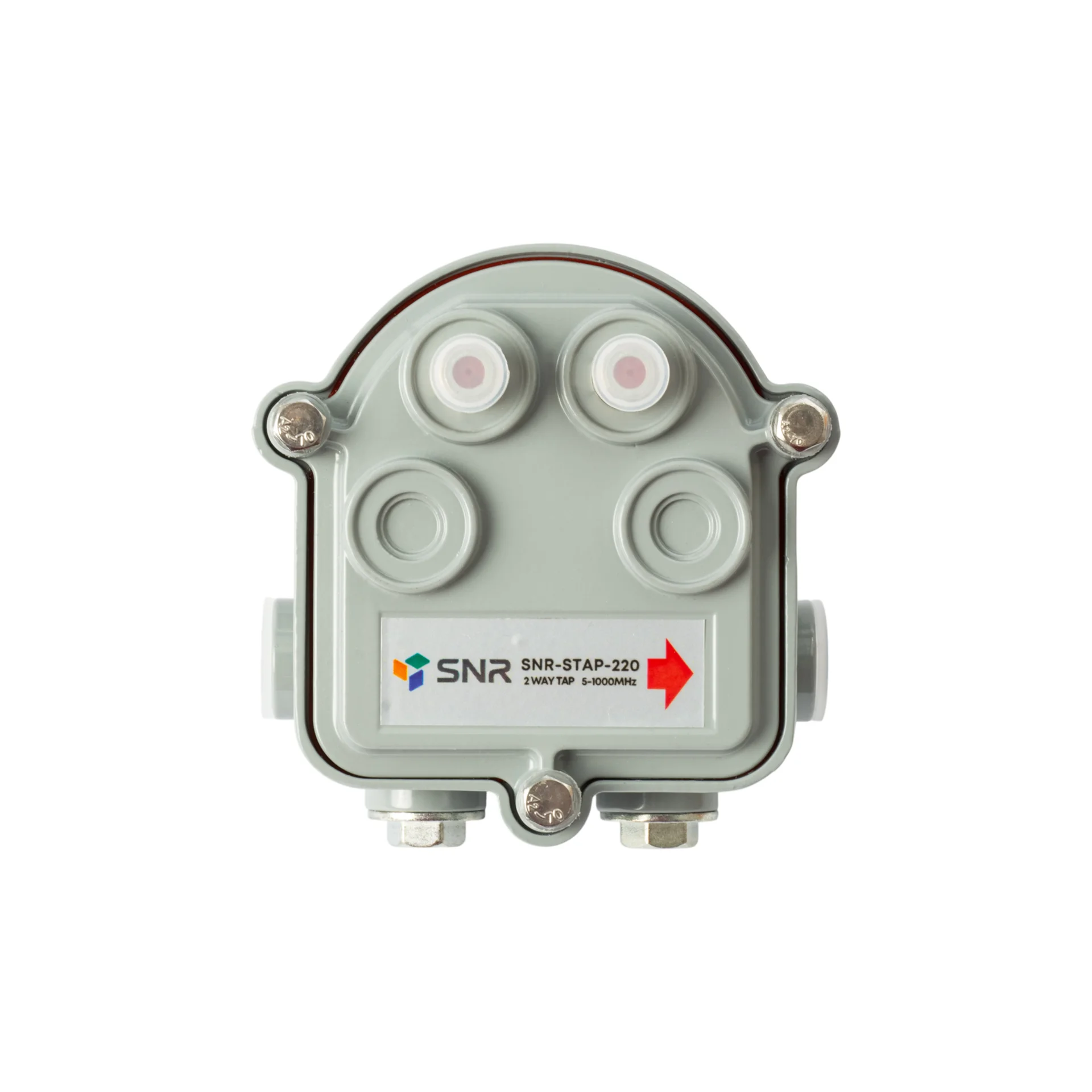

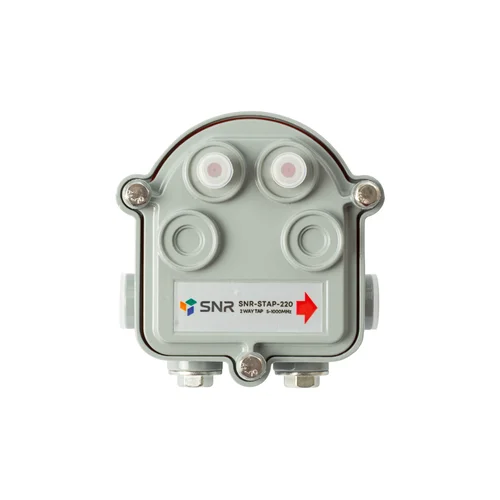

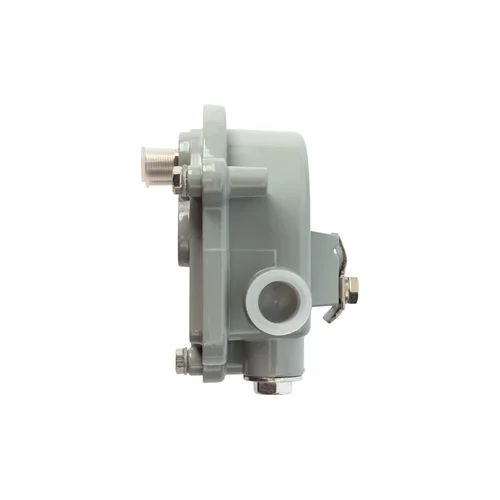

Ответвитель субмагистральный SNR-STAP220 на 2 отвода

Артикул:
SNR-STAP220 file_copy
Код товара: 04212
Ответвитель на 2 отвода для наружной установки, вносимое затухание IN-TAP 20dB.

Субмагистральные ответвители SNR предназначены для отвода части энергии радиочастотного сигнала от субмагистральной линии передачи в диапазоне 5…1000 МГц в домовую распределительную сеть.

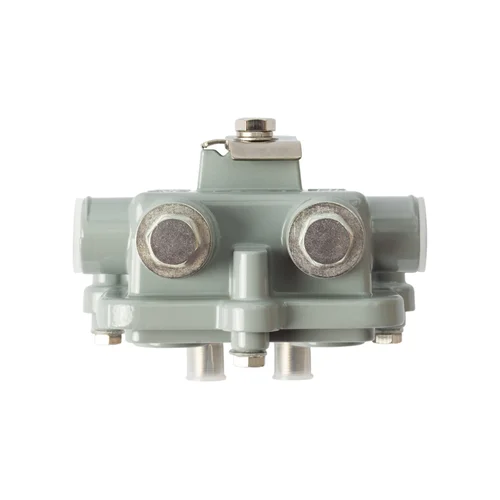

Устройства выполнены в герметичных корпусах и предназначены для наружной установки. Ответвители снабжены магистральными разъемами 5/8" входа и выхода и F-разъемами отводов.

Полностью герметичные корпуса обеспечивают долговечность элемента и электромагнитную плотность. Крепежные элементы с оцинкованными поверхностями отлично защищены от коррозии и других вредных влияний среды. Субмагистральные ответвители и делители работают в диапазоне 5…1000 МГц. Разъемы рассчитаны на проход токов дистанционного питания между входом и выходом.

Технические характеристики ответвителя на 2:

Параметр Значение
Вносимые потери IN-TAP, dB Номинальное значение81114172023
Допуск ±1
Вносимые потери IN-OUT, dB 5?65MHz?4?2,7?2,3?2?1,7?1,5
65?550MHz ?4?2,8?2,3?2?1,7?1,6
550?750MHz ?4,5?3?2,5?2,2?1,9?1,8
750?1000MHz ?4,8?3,3?2,7?2,4?2,1?1,9
Развязка TAP-OUT, dB 5?65MHz?22?22?26?26?30?30
65?550MHz ?22?22?26?26?30?30
550?750MHz ?22?22?25?26?28?28
750?1000MHz ?22?22?22?24?24?24
Развязка TAP-TAP, dB 5?65MHz?22?22?22?22?22?22
65?550MHz ?25?25?30?30?30?30
550?750MHz ?22?22?25?25?25?25
750?1000MHz ?22?22?25?25?25?25
Неравномерность, dB ±1
Коэффициент отражения, dB ?16
Экранировка, dB ?100
Максимальный транзитный ток, A 6
Дистанционное питание, V 60 (50Hz)
Фоновая модуляция, dB ? -66
Тип разъемов входа и выхода 5/8"
Тип разъемов отвода F
