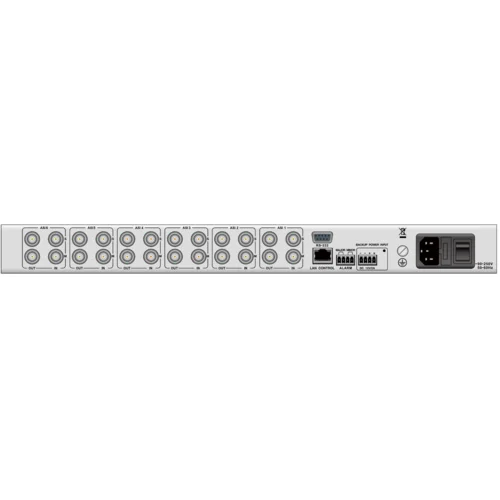

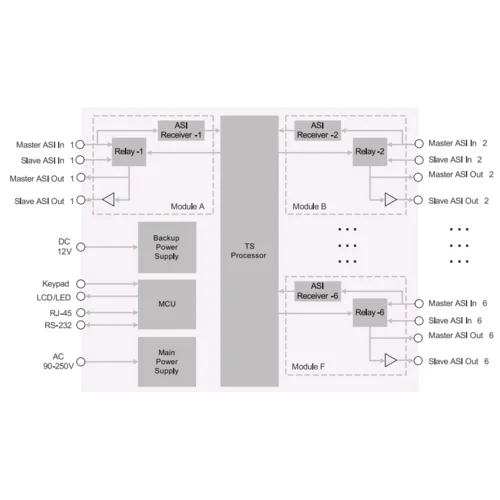

Переключатель резерва ASI сигналов DCH-3000AL производства компании PBI (Китай) позволяет организовать автоматическую подачу ASI сигнала из резервного источника при возникновении проблем на основном источнике. Устройство имеет шесть групп портов, в каждой из которых состоят основной порт (Master), резервный порт (Slave) и два выходных порта (Out). Предусмотрены как ручной, так и автоматический режим переключения. Автоматическое переключение может осуществляться как при пропадании сигнала на основном входе, так и при отсутствии необходимого PID внутри транспортного потока MPEG-TS.
Особенности:
- 6 групп портов BNC 75 Ом, в каждой из них по два выходных порта;
- Максимальная скорость входного транспортного потока MPEG-TS - до 160 Мбит/с;
- Ручной и автоматический режим переключения портов;
- Настройка автоматического переключения при пропадании синхронизации транспортного потока (Sync loss) и при отсутствии определённого PID внутри потока (PID loss);
- Релейный обход при пропадании питания (на выход подаётся сигнал основного источника);

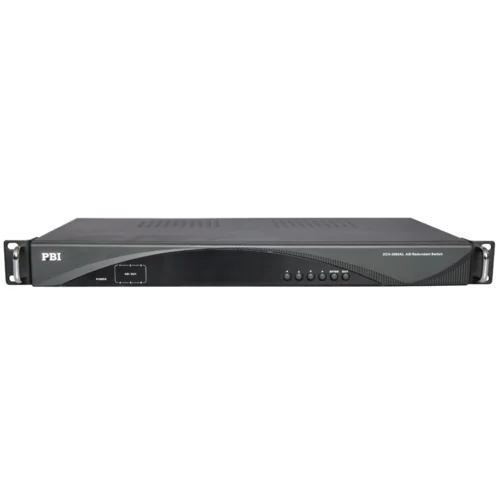

- Индикация состояния переключения на передней панели;
- Встроенный резервный источник питания 12 В.
Технические характеристики:
Входы ASI | |
Количество портов | 12 (6 основных, 6 резервных) |
Тип разъёмов | BNC, 75 Ω |
Битрейт входного транспортного потока | < 160 Мбит/с |
Формат транспортного пакета | Размер пакета 188 или 204 байт, без кода Рида-Соломона |
Переключение ASI | |
Режимы переключения | Основной / резервный, автоматический / ручной |
Условия автоматического переключения | Потеря синхронизации транспортного потока или потеря до 8 PID, определённых пользователем |
Время переключения | < 300 мс |
Переключение в случае потери напряжения питания | Механическое через релейный обход |
Выходы AS | |
Количество портов | 12 (6 х 2 дублированных выходов) |
Тип разъёмов | BNC, 75 Ω |
Битрейт выходного транспортного потока | < 160 Мбит/с |
Формат транспортного пакета | Размер пакета 188 или 204 байт, без кода Рида-Соломона |
Управление и мониторинг | |
Тип разъёмов | RS232 (DB-9), подключение к ПК для конфигурации и обновления ПО |
Местное управление | LCD дисплей и 6-кнопочная клавиатура |
LCD | 2 х 10 символов |
LED | 7 (наличие питания + состояние входов) |
Физические характеристики | |
Габариты | 44 × 483 × 240 мм |
Вес | 3,0 кг нетто, 3,7 кг брутто |
Напряжение питания | AC 90...260 В, 50/60 Гц |
Потребляемая мощность | 25 Вт |
Допустимая температура при эксплуатации | 0...45°C |
Допустимая температура при хранении | -10...60°C |
Допустимая влажность при эксплуатации | 10...90%, без конденсата |
