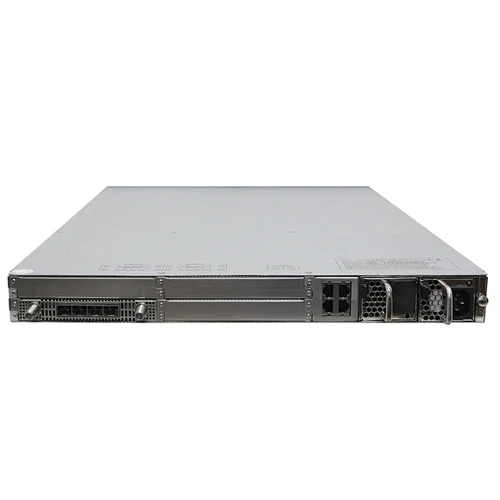

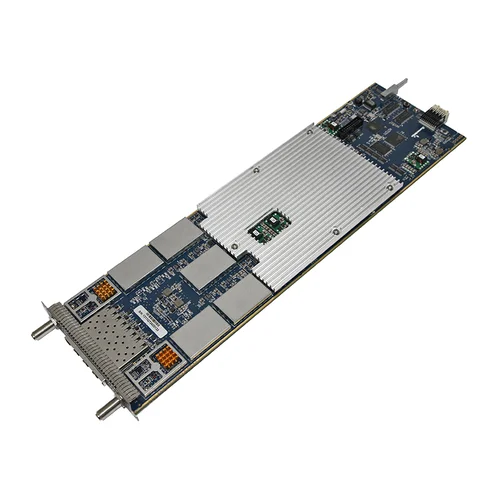

IPQAM 3.0 Аппаратно представляет из себя шасси высотой 1U на 4 карты с возможностью установки второго блока питания. Каждая карта имеет 4 SFP входа и 2 RF выхода. Существуют карты на 24 и 48 выходных QAM, что позволяет создать систему от 24 до 192 QAM в едином корпусе. При установке карт на 48 QAM появляется возможность резервирования RF выхода.
- Возможность независимой установки каждой частоты в полосе 750МГц
- Совместимость с ITU-T T.83 (приложение A, B, C международных стандартов) и стандартом DVB-C.
- Два резервируемых GbE 1+1 SFP входа на модулятор, повышающих надежность соединений.
- Высокая выходная плотность частот QAM потоков на выходе одного шасси. 8 выходов, до 192 частот.
- Высокая энергоэффективность. До 1,5Вт на один QAM поток
- Высота 1RU, глубина 580мм
- Гибкая модульная структура
- Поддержка карт на 24 и 48 частот, горячая замена
- Мощное конфигурирование системой управления SNMP.
- Расширенный рабочий диапазон 45-1000 МГц.
- Поддержка 64, 128, 256 уровней QAM-модуляции.
- Поддержка входных SPTS и MPTS транспортных потоков
- Централизованная система WEB управления, поддержка локального и удаленного мониторинга.
- Надежная система охлаждения для обеспечения длительного времени работы.
- Возможность резервирования электропитания системы для бесперебойной работы.
- Автоматический контроль температурного режима и защиты для безопасной работы.
- Поддержка удаленного обновления ПО.
Технические характеристики:
|
Входные параметры |
|
|
Электрический интерфейс
|
GbE Ethernet Interface, (1000BASE-T), IEEE 802.3ab |
| Оптический интерфейс |
4×SFP 1000BASE-SX/LX, IEEE802.3z |
| Резервирование SFP |
2 пары (1 + 1) |
| Дополнительные параметры |
Поддержка ARP, ICMP сетевых протоколов и обработка данных при полной загрузке GbE Ethernet входного потока (пропускная способность 960Мбит/с) |
|
Выходные параметры QAM |
|
| Разъем |
75 Ω F-коннектор |
| Кол-во RF выходов |
1 (2 на карту) |
| Кол-во QAM потоков |
24..192 |
| Кол-во потоков на выходе |
24 QAM потока на произвольных частотах в полосе 750МГц на 1 RF выходе |
| Уровень QAM-модуляции |
64, 128, 256 |
| Диапазон выходных частот |
45-1000МГц |
| Уровень сигнала | 95..122дБмкВ |
|
Дополнительные параметры |
|
| Управление |
10/100BASE-T Ethernet порт, RJ-45 SNMP и HTTP управление |
| Размеры (В х Ш х Г) |
44мм x483мм x580мм (1.75” x19” x23”) 1RU (19” стойка) |
| Вес |
20 кг |
| Питание |
100-240 В переменного тока, 50-60 Гц |
| Потребляемая мощность |
< 350 Вт |
| Условия эксплуатации |
от +10°C до 70°C |
| Условия хранения |
- 30°C до 85°C |
| Влажность |
80% без конденсации |
| Характеристики | |
|---|---|
| Серия устройств | IPQAM |
