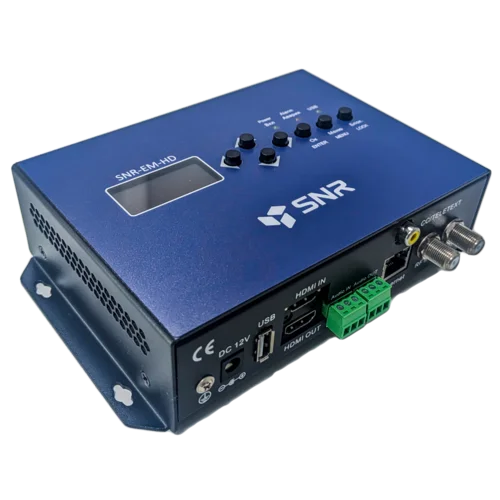

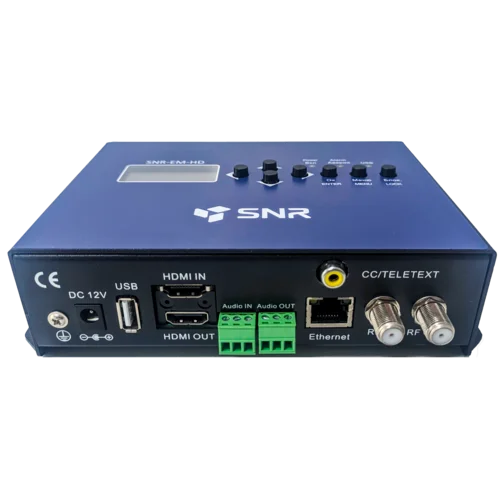

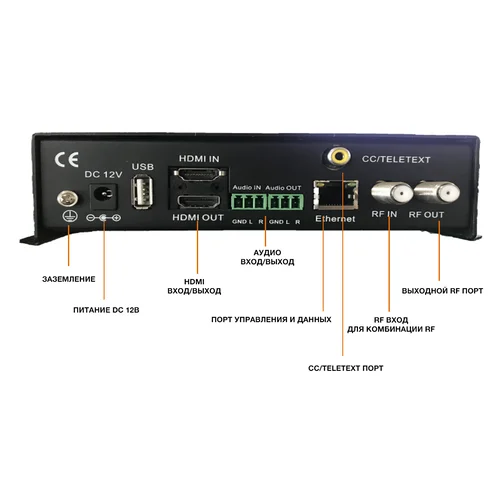

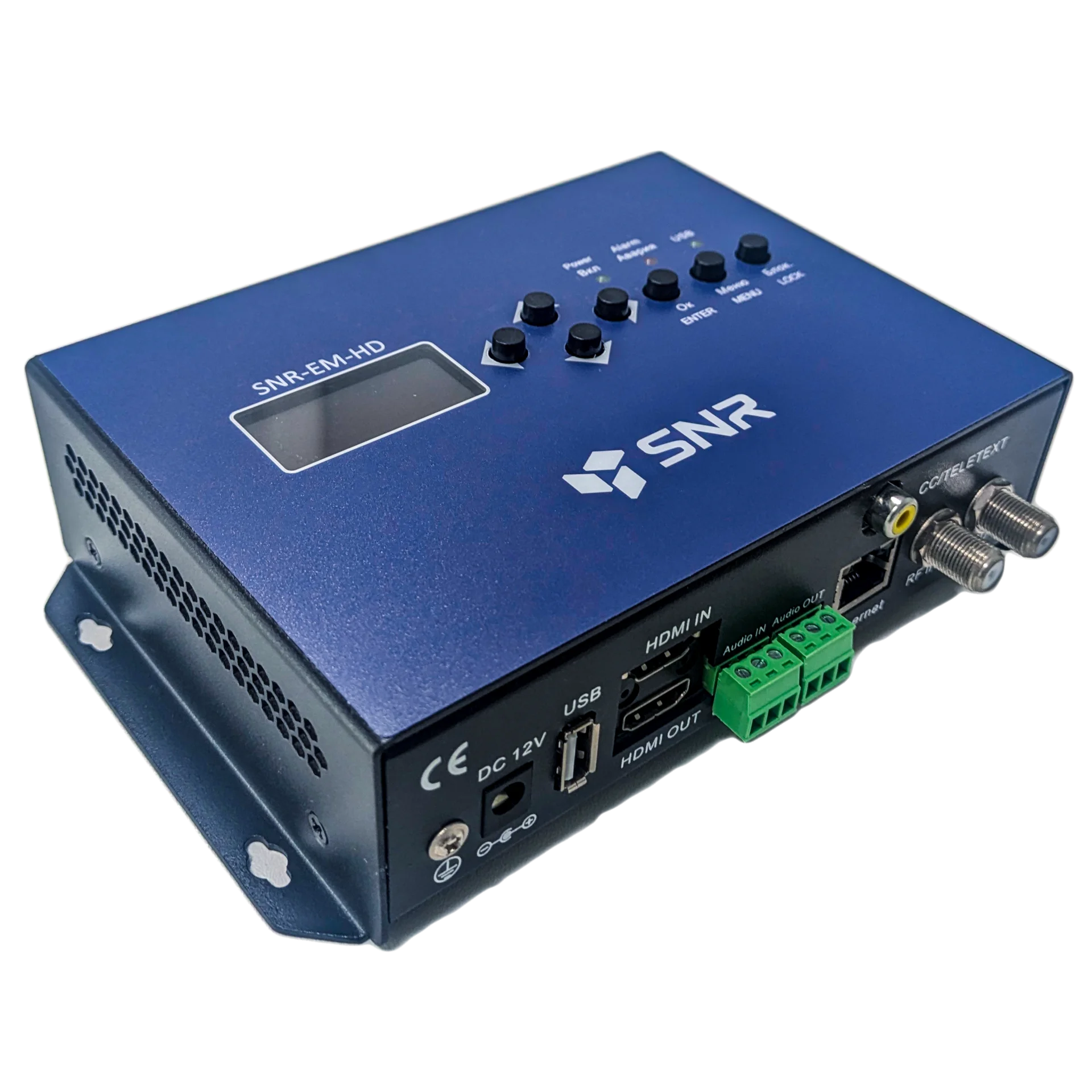

Кодер-модулятор SNR-EM-HD позволяет кодировать один видеосигнал из любого источника HDMI сигнала и сформировать одну несущую DVB-C. Устройство также поддерживает вывод кодированного сигнала в IP-сеть через протоколы UDP или RTP/RTSP.
Это универсальное устройство объединяет функции кодирования и модуляции для преобразования аудио- и видеосигналов в сигналы DVB-C, DVB-T, ISDB-T или ATSC RF выходы. Источником сигнала может быть спутниковый ресивер, STB, камеры и другие устройства. Его можно использовать в общественных местах, на конференциях, ресторанах, отелях для организации собственного информационного канала.
Особенности:
- Вход HDMI с видео H.265/h.264
- DVB-C/DVB-T/ISDB-T/ATSC RF OUT опционально
- IP-выход через UDP, RTP/RTSP через порт 100/1000 Base-T, RG-45
- Поддержка AC3 Pass-through
- Поддержка OSD (логотип/QR код) вставки
- Поддержка CC (Closed Caption) /Телетекст (CC не доступен для H.265)
- Поддержка функции задержки звука
- LCD-экран для удобства управления
Характеристики:
|
Кодирование |
||||
|
Видео |
Формат кодирования |
HEVC/ H.265 , MPEG 4 AVC/H.264 |
||
|
Интерфейс |
HDMI*1. HDMI loop out*1 |
|||
|
Разрешение |
1920*1080_60P, 1920*1080_50P; 1920*1080_59.94P, 1280*720_60p, 1280*720_59.94 1280*720_50P |
|||
|
Цветовая субдискретизация |
4:2:0 |
|||
|
Битрейт |
1Mbps~15Mbps |
|||
|
Контроль скорости передачи |
CBR/VBR |
|||
|
GOP структура |
IP |
|||
|
Audio |
Формат кодирования |
MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2; AC3 Pass-through |
||
|
Частота сэмплирования |
32KHz,44.1KHz,48KHz |
|||
|
Битрейт |
48Kbps~384Kbps |
|||
|
IP выход |
||||
|
IP out over UDP (Unicast/multicast), RTP/RTSP, (RJ45, 100M/1000M) |
||||
|
DVB-C Модуляция |
||||
|
Стандарт |
J.83A (DVB-C), J.83B |
|||
|
MER |
≥40dB |
|||
|
RF частотный диапазон |
100-1000MHz, 1KHz step |
|||
|
RF выходной уровень |
87-112 дБмкВ |
|||
|
Символьная скорость |
5.000~7.000Msps adjustable |
|||
|
|
J.83A |
J.83B |
||
|
Комбинации QAM |
16/32/64/128/ 256 QAM |
64/ 256 QAM |
||
|
Ширина канала |
8M |
6M |
||
|
DVB-T Модуляция |
||||
|
Стандарт |
DVB-T COFDM |
|||
|
Ширина канала |
6M, 7M, 8M |
|||
|
Комбинация |
QPSK, 16QAM, 64QAM |
|||
|
Кодовая скорость |
1/2, 2/3, 3/4, 5/6, 7/8 |
|||
|
Защитный интервал |
1/32, 1/16, 1/8, 1/4 |
|||
|
Transmission Mode: |
2K, 8K |
|||
|
MER |
≥35dB |
|||
|
RF частотный диапазон |
100-900MHz, 1KHz step |
|||
|
RF выходной уровень |
44-90 дБмкВ |
|||
|
Система |
||||
|
Управление |
Web-GUI, LED+клавиши |
|||
|
Язык |
English |
|||
|
Обновление |
Web update |
|||
|
Общие |
||||
|
Питание |
DC 12V |
|||
|
Размеры |
160*120*52mm |
|||
|
Вес |
< 1kg |
|||
| Характеристики | |
|---|---|
| Габариты, мм | 160x120x52 |
