DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

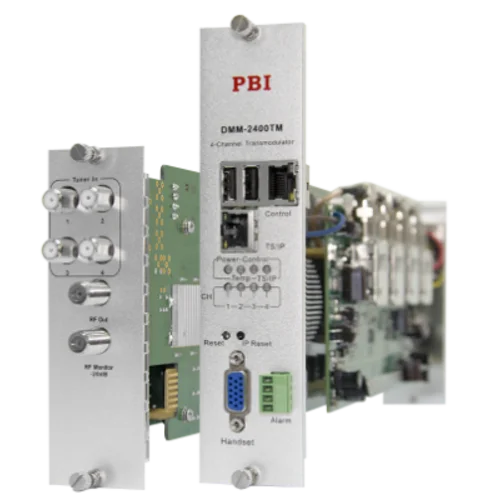

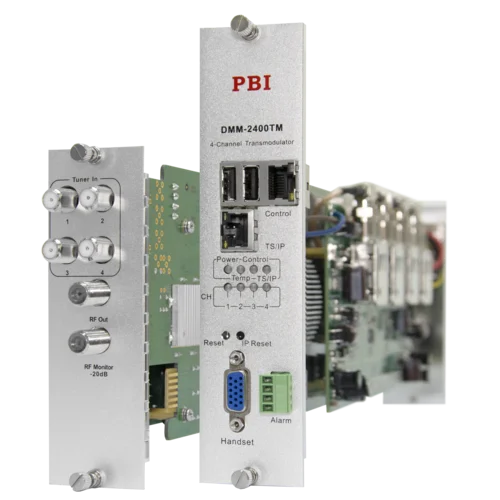

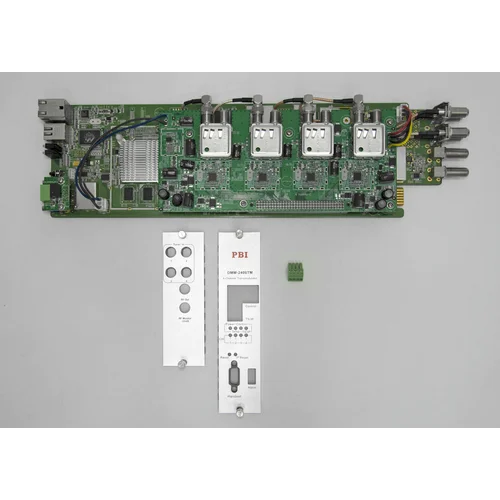

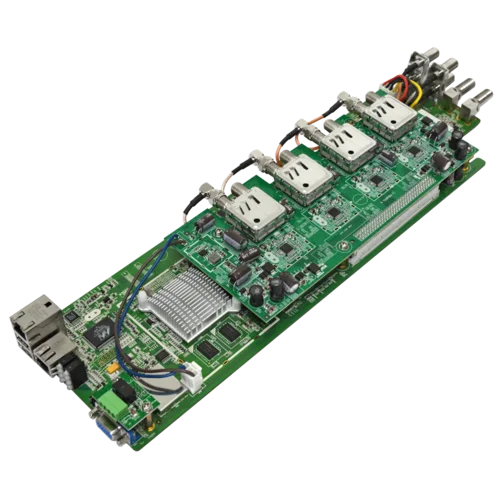

Модуль DVB-S/S2 -> QAM трансмодулятора DMM-2410TM-30S2C позволяет принять сигнал 4 транспондеров DVB-S/S2 и сформировать 4 смежных несущих QAM. Транспортный поток также можно принять через интерфейс TSoIP. Встроенный ремультиплексор позволяет регенерировать таблицы PSI/SI, редактировать таблицы NIT и SDT, указывать логические номера каналов LCN. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.
Технические характеристики:
Вход DVB-S2 | |
Входной интерфейс | 4 x F female (3 и 4 тюнер - без питания LNB), 75 Ом |
Диапазон входных частот | 950..2150 МГц |
Входной уровень | -25 ... -65 дБм |
Коэффициент сглаживания (Roll-off factor) |
0.35 для QPSK 0.35, 0.25, 0.2 для DVB-S2 |
FEC |
1/2, 2/3, 3/4, 5/6, 7/8 для DVB-S QPSK 1/2, 3/5, 2/3, 3/4, 4/5, 5/6,8/9, 9/10 для DVB-S2 QPSK /5, 2/3, 3/4, 5/6, 8/9, 9/10 для DVB-S2 8PSK |
LNB | 0/13/18 В (макс. 350 мA), 0/22 кГц только для 1 и 2 тюнера |
TS IP вход | |
Ethernet коннектор | 1 х RJ45, 10/100/1000M |
Колличество принимаемых TS | 4 |
QAM модулятор | |
Тип модуляции | QAM 16/32/64/128/256, J.83 Annex A |
Скорость выходного потока | 2.5 - 6.99 Mсимв/с |
Погрешность измерения амплитуды | < 0,3% |
MER | > 40 дБ |
Диапазон частот на выходе | 48 - 860 МГц (с шагом 1 КГц) |
Выходной уровень | 95 - 110 дБмкВ (с шагом 1 дБ) |
Отношение сигнал/шум | > 55 дБ |
Выходной разъем | 1 х F female, 75 Ом |
Выходные возвратные потери | > 10 дБ |
Управление | |
Ethernet коннектор | 1 x RJ45, 10/100M |
Протокол | SNMP |
D-Sub | 15-pin D-sub коннектор |
