Модуль 4-тюнерного трансмодулятора QAM DMM-2400TM-30S2C на 4 DVB-C для цифровой ГС PBI DMM-1000

Нет отзывов
Нет вопросов
PBI
EndOfSale
Артикул:DMM-2400TM-30S2C
Код товара: 15345
PBI

Модуль DVB-S/S2 -> QAM трансмодулятора, 4 ВЧ входа, без CI слотов (только FTA каналы), 4 смежных несущих, выходная мощность 97...110 дБмкВ, ремультиплексор

Ваша цена (за шт): 191 580 ₽
Параметры заказа:
Описание

Внимание! Модуль снят с производства.

DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

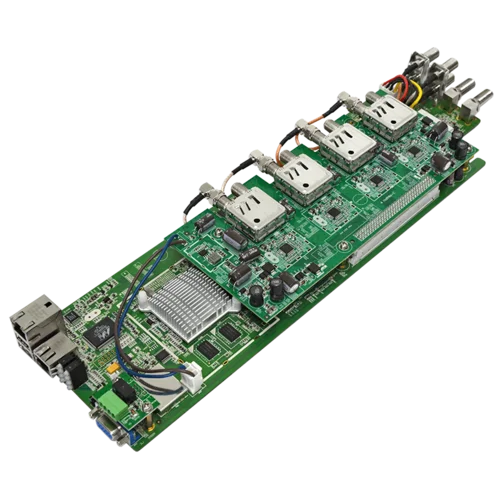

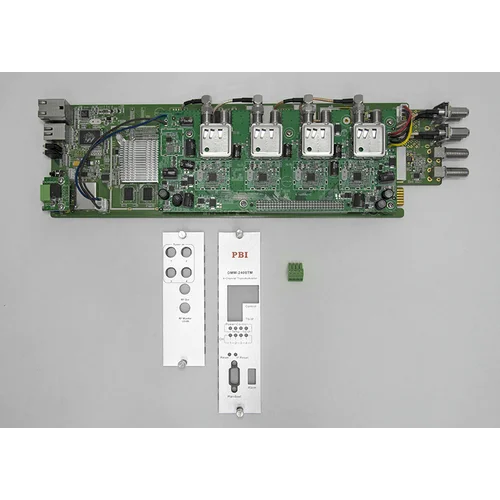

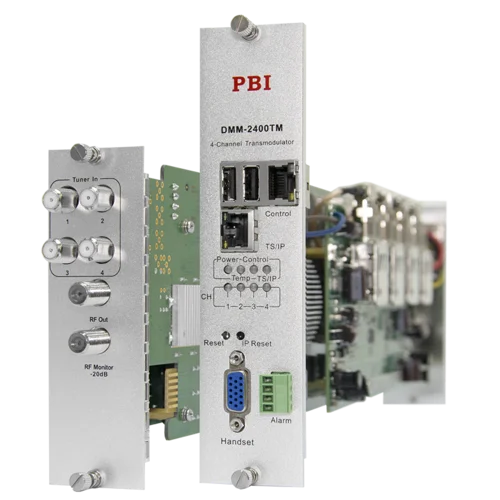

Модуль DVB-S/S2 -> QAM трансмодулятора DMM-2400TM-30S2C позволяет принять сигнал 4 транспондеров DVB-S/S2 и сформировать 4 смежных несущих QAM. Встроенный ремультиплексор позволяет регенерировать таблицы PSI/SI, редактировать таблицы NIT и SDT, указывать логические номера каналов LCN. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.

Технические характеристики:

DVB-S2 демодулятор
Диапазон входных частот, МГц 950 - 2150 МГц
Входной уровень, дБм -25 ... -65 дБм
Входной интерфейс 4 x F female (3 и 4 тюнеры - без питания LNB), 75 Ом
Символьная скорость 2 - 45 Мсимв/с
Коэффициент сглаживания 0.35 / 0.25 / 0.2
Отношения пунктурирования 1/2, 2/3, 3/4, 5/6, 7/8
Питание конвертера 0, 13В, 18В (опционально)
0/22K Switch 0/22 кГц (опционально)
QAM модулятор
Тип модуляции QAM 16/32/64/128/256, J.83 Annex A

Скорость выходного потока 2.5 - 6.99 Mсимв/с
Погрешность измерения амплитуды < 0,3%
MER > 40 дБ
Диапазон частот на выходе 48 - 860 МГц (с шагом 1 КГц)
Выходной уровень 95 - 110 дБмкВ (с шагом 1 дБ)
Аттенюатор 0 ... 25 дБ
Отношение сигнал/шум > 55 дБ
Выходной разъем 1 х F female, 75 Ом
Выходные возвратные потери, дБ > 10 дБ
Управление
Ethernet коннектор 1 х RJ45, 10/100M
Протокол SNMP
D-Sub 15-pin D-sub коннектор
