Описание

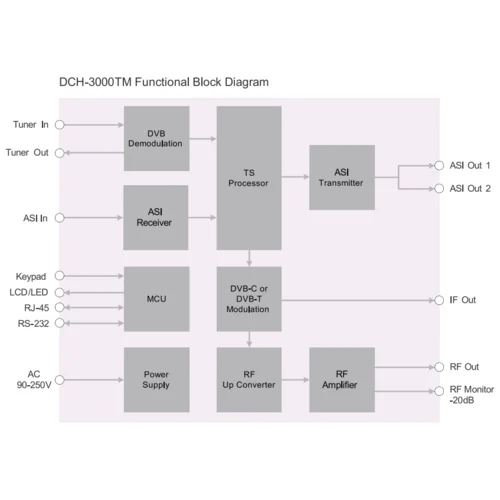

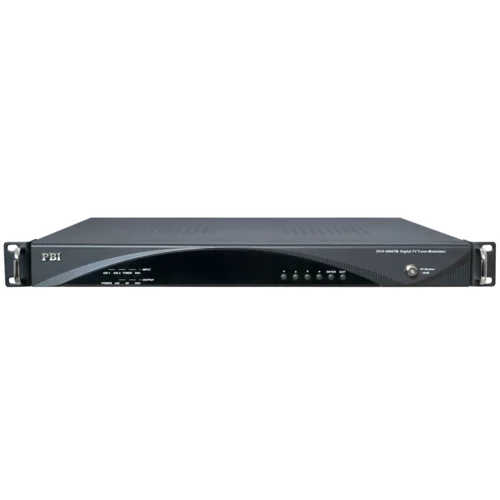

QAM модулятор DCH-3000TM-20A производства компании PBI (Китай) предназначен для преобразования транспортного потока MPEG-TS, получаемого по интерфейсу ASI (от кодера, мультиплексера, скремблера или других устройств) в ВЧ сигнал стандарта DVB-C на частоте одного из ТВ каналов. Устройство может сформировать одну QAM несущую на любой частоте в пределах 48...860 МГц с уровнем выходной мощности 100...113 дБмкВ. Устройство имеет встроенный ремультиплексор с функциями фильтрования элементарных потоков (PID) и редактирования таблицы NIT (в том числе присвоения логического номера канала LCN).
Особенности:
- 1 ВЧ выход, формирование 1 QAM несущей;
- 1 ПЧ выход с частотой несущей 38 МГц и уровнем выходной мощности 90 дБмкВ;
- Приём транспортного потока по интерфейсу ASI;
- Диапазон выходных частот: 48...860 МГц с шагом 10 кГц;
- Уровень выходной мощности несущей: 100...113 дБмкВ;
- Диапазон символьной скорости: 2...7,2 Мсимв/с;
- Режимы QAM-модуляции: 16/32/64/128/256;
- MER > 35 дБ;
- Встроенный ремультиплексор, ремаппинг и фильтрация пустых пакетов;
- Регенерация таблиц PSI/SI, редактирование NIT и LCN;
- Один блок питания 220 В.
Технические характеристики:
| Входные параметры | |
| Входной интерфейс | ASI |
| Разъем | BNC |
| Длина TS пакетов | 188/204 байт |
| Выходные параметры | |
| Частота несущей на ПЧ выходе | 36 МГц |
| Рабочий диапазон частот на ВЧ выходе | 48-860 МГц |
| Шаг настройки | 10 кГц |
| Подавление внеполосных излучений | 55 дБ (работа "канала-в-канал") |
| Выходной уровень | 100...113 дБмкВ |
| Сопротивление | 75 Ом |
| Разъем | BNC |
| Модуляция | |
| Режимы QAM | 16/32/64/128/256 QAM |
| Символьная скорость | 2...7,2 Мсимв/сек |
| MER | > 35 дБ |
| Сетевой интерфейс | |
| Порты Ethernet | 1 х RJ-45, 10/100 Base-T |
| Порты RS-232 | 1 х RS-232 9-pin D-sub, только для отладки |
| Общие характеристики | |
| Напряжение питания | AC 90...250 В, 50/60 Гц |
| Потребляемая мощность | 30 Вт |
| Размеры | 44 х 482 х 410 мм |
| Вес | 5,5 кг |
| Допустимая температура при эксплуатации | 0 ... 45 °C |
| Допустимая температура при хранении | -10 ... 60 °C |
| Допустимая влажность при эксплуатации | 10 ... 90%, без конденсата |
