DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

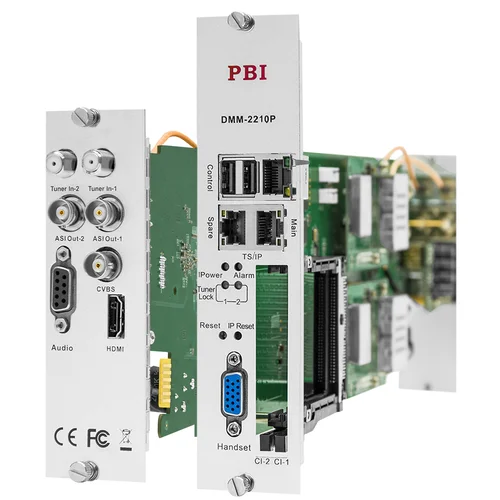

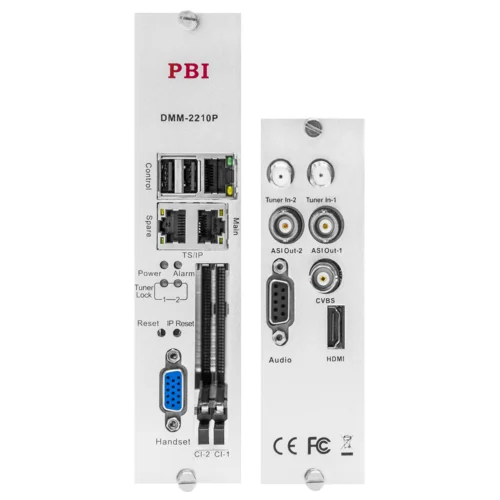

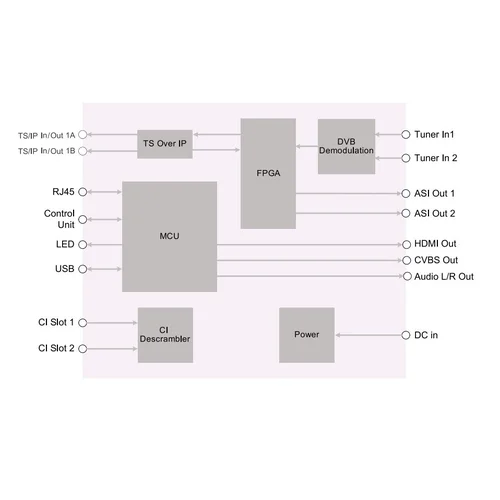

Модуль DVB-T/T2/C демодулятора DMM-2210P-T2 является профессиональным приёмником-декодером и позволяет принять сигнал 2 мультиплексов DVB-T/T2/C, дешифровать принятый транспортный поток при помощи CAM модулей, установленных в 2 CI слота, передать дешифрованный транспортный поток на выход ASI и TSoIP, а также декодировать одну из программ в принятом транспортном потоке и выдать сигнал на аналоговый выход CVBS и цифровой выход HDMI. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.
Особенности:
- 2 ВЧ входа, приём двух мультиплексов DVB-T/T2/C;
- Декодирование одного сервиса (канала) из принятого транспортного потока;
- Поддерживаемые видеокодеки: MPEG-2, MPEG-4/H.264, HEVC/H.265;
- Поддерживаемые аудиокодеки: MPEG-1 Layer 1/2, MPEG-2 Layer-II LC-AAC, HE-AAC;
- Выходы видео: HDMI, CVBS (разъём BNC);
- Выходы аудио: аналоговый XLR (через переходник DB-9);
- 2 CI слота, декодирование BISS-1 и BISS-E;
- 2 выхода ASI для вывода принятого транспортного потока;
- 2 выхода GbE, вывод принятого транспортного потока в виде SPTS/MPTS потока UDP/RTP unicast/multicast.
Технические характеристики:
DVB-T/T2 демодулятор | |
Диапазон входных частот | 104- 862 МГц (VHF/UHF) |
Уровень входного сигнала | -70 ... -20 дБм |
Демодулятор | DVB-T: QPSK/16-QAM/64-QAM DVB-T2: QPSK, 16QAM, 64QAM, 256QAM |
Полоса пропускания | 6 / 7 / 8 МГц |
FFT | DVB-T: 2K/8K DVB-T2: 1K, 2K, 4K, 8K, 16K, 32K |
Защитный интервал | DVB-T: 1/4, 1/8, 1/16, 1/32 DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128 |
FEC | DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 |
Входной коннектор | IEC, мама, 75 Ом |
DVB-С демодулятор | |
Диапазон входных частот | 51 ... 862 МГц |
Символьная скорость потока на входе | 1~7Mbaud (ITU J.83 Annex A) |
Уровень входного сигнала | 45~75дБмкВ |
Демодулятор | 16/32/64/128/256 QAM, |
Полоса пропускания | 6 / 7 / 8 МГц |
Входной коннектор | 2 * F, 75 Ом |
Обработка TS | |
Вход TS | Тюнер 1, Тюнер 2 или TS/IP вход |
Выход TS | 2 независимых ASI выхода |
Возможности Remux | Ремультиплексирование сервисов, редактирование PSI/SI |
ASI выход | |
Символьная скорость потока на выходе | до 160 Мбит/с |
Стандарт | DVB-ASI, EN50083-9 |
Входной коннектор | 2 x BNC, 75 Ом |
CI интерфейс | |
Тип | 2 х PCMCIA |
Дескремблирование BISS | BISS-1,BISS-E |
TS over IP | |
Максимальная скорость |
80 Мбит/с - полный дуплекс с ProMPEG FEC 200 Мбит/с - полный дуплекс без ProMPEG FEC 600 Мбит/с на 32 SPTS (только на выход) |
Протокол | UDP / RTP, Multicast / Unicast, IGMPv2, ARP |
Multicast / Unicast | поддерживается до 32 сервисов на выходе |
Входной коннектор | 2 x RJ45, 1000M |
Декодер | |
Стандарт видео |
MPEG-2 (MP@ ML for SD, MP@HL for HD) MPEG 4/H.264 AVS+ H.265/AVC high profile level 4.1 |
Стандарт аудио |
MPEG-1 Layer-I/II MPEG-2 Layer-II LC-AAC, HE-AAC AC3, AC3+ |
HDMI выход | |
Стандарт | 1x HDMI 1.4 |
Режимы работы | 1080P,1080i x 30, 1080i x 29.97, 1080i x 25, 720p x 60, 720p x 59.94, 720p x 50, 480p x 60, 576p x 50, 576i x 25, 480i x 29.97 |
"Вложенное" аудио | 1 x Stereo |
Аналоговый видео выход | |
Тип коннектора | 1 x BNC female |
Стандарт видео | NTSC, PAL, и SECAM |
Битрейт | ≤ 50 Мбит/с |
Аналоговый аудио выход | |
Тип коннектора | Разъем DB9, 600Ω, DB-9 / XLR конвертер |
Режим | Left, Right, Dual Mono, Stereo |
Поддержка субтитров/VBI | |
Субтитры | DVB/EBU |
VBI | Teletext, WSS |
Closed caption | EIA 608, EIA 708, EIA 608-to-708 |
A/V выход | |
Коннектор | HDMI, CVBS |
Управление | |
Протокол | SNMP, TCP/IP, HTTP |
Ethernet коннектор | RJ45, 10/100M для NMS и обновления ПО |
D-Sub | 15-pin D-Sub коннектор для программатора |
