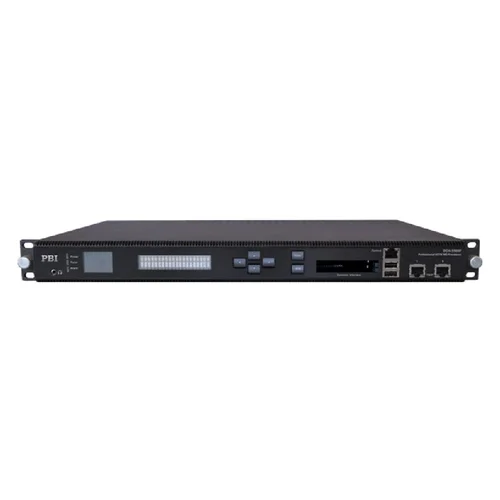

Приёмник DCH-5500P производства компании PBI (Китай) - это профессиональный интегрированный приёмник-декодер (IRD), позволяющий принять сигнал двух транспондеров DVB-S/S2/S2X и декодировать один из принятых сервисов (каналов) в аналоговый и цифровой форматы. Принятый сигнал можно дескремблировать с помощью CAM-модулей, установленных в два CI слота на передней панели. Декодер может обрабатывать цифровое видео в форматах HEVC / H.265, MPEG-4 AVC / H.264 и MPEG-2 в разрешениях SD, HD и UHD. Также данная модель позволяет вывести принятый транспортный поток на выходы ASI или GbE.
Данная модель обеспечивает приём и декодирование программ в кодеке H.265 с разрешением изображения SD и HD. Обратите также внимание на старшую в серии модель DCH-6000P, имеющую возможность декодировать изображение с разрешением 4К.
Особенности:
- 2 ВЧ входа, приём двух транспондеров DVB-S/S2/S2X;
- Декодирование одного сервиса (канала) из принятого транспортного потока;
- Поддерживаемые видеокодеки: MPEG-2, MPEG-4 AVC/H.264, HEVC/H.265;
- Поддерживаемые аудиокодеки: MPEG-1 Layer 1, MPEG-1 Layer 2, AC3/AC3+, AAC-LC, HE-AAC v1/v2;
- Выходы видео: SD-SDI, HD-SDI, HDMI, CVBS (разъёмы BNC и RCA);
- Вывод аудио в аналоговом и цифровом форматах через разъём DB-9 (переходник в комплекте);
- 2 CI слота, декодирование BISS-1 и BISS-E;
- Встроенный ремультиплексор с функциями редактирования таблиц EIT, NIT и SDT, присвоения LCN;
- Резервирование между тюнером, входом ASI и IP потоком;
- 2 группы по 2 выхода ASI для вывода принятого транспортного потока;
- 2 порта GbE, приём и вывод принятого транспортного потока в виде SPTS/MPTS потока UDP/RTP unicast/multicast и SRT;
- Два блока питания 220 В с горячим резервированием.
Технические характеристики:
Вход DVB-S/S2/S2X | |
Тип коннектора | 2 x F female, 75 Ом |
Частотный диапазон | 950 ... 2150 МГц |
Принимаемый уровень | -25 ... -65 дБм |
Символьная скорость | 1 ... 60 Мсимв/с |
Коэффициент сглаживания (roll-off) |
DVB-S: 0.35 DVB-S2: 0.35, 0.25, 0.2 |
FEC |
DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 |
Напряжение питания LNB | 0, 13 В, 18 В |
Тоновый генератор LNB | 0/22 кГц |
Поддержка DiSEqC | DiSEqC 1.0 |
PLS | 0 - 262141 |
ISI ID | 1 - 255 |
Вход ASI | |
Тип коннектора | 2 х BNC female, 75 Ом |
Стандарт | DVB-ASI, EN50083-9 |
Битрейт входного сигнала | ≤ 200 Мбит/с |
Обработка TS | |
Ремультиплексор | Двухканальный ремультиплексор до 120 Мбит/с каждый |
Common interface | 2 DVB-CI слота, мультипрограммное дескрмблирование, поддержка EN 50221 |
BISS режимы | BISS-1 и BISS-E |
Выход TSoIP | |
Тип разъёма | 2 х RJ-45 (независимые), 10/100/1000 Base-T |
Полезный битрейт |
350 Мбит/с для 64 SPTS/MPTS входных либо выходных потоков |
Поддерживаемые протоколы | UDP / RTP, Multicast / Unicast, IGMPv3, ARP |
ASI выход | |
Тип разъёма | 2 пары, 4 х BNC female, 75 Ом |
Стандарт | DVB-ASI, EN50083-9 |
Битрейт выходного сигнала | ≤ 200Mb/s |
HDMI выход | |
Формат HDMI | 1 х HDMI 2.0 |
Разрешение видео и частота кадров | 1080I@60, 1080I@59.94, 1080I@50, 720P@60, 720P@59.94, 720P@50, 576I@50, 480I@59.97 |
Вложенное аудио | Пропуск одной стереопары |
HD/SD-SDI выход | |
Тип коннектора | 1 пара BNC female, 75 Ом |
SD стандарт | SMPTE 259M, 270 Mb/s (10bit) |
HD стандарт | SMPTE 292M, 1.485 Gbit/s (10bit) |
Вложенное аудио | 2 аудио PID |
Уровень видеосигнала | 800 мВ |
Обработка цифрового видео | |
Поддерживаемые видеокодеки |
MPEG-2(MP@ML для SD видео, MP@HL для HD видео) MPEG-4/H.264 AVC Part 10 (MP@L3 для SD видео, HP@L4.1 для HD видео) |
Обработка цифрового звука | |
Поддерживаемые аудиокодеки | MPEG L1/L2, DRA, AAC-LC, HE AAC v1/v2 |
Аналоговый видео выход | |
CVBS разъем | 1 х BNC female 75 Ом (основной), 1 х RCA female 75 Ом (мониторинговый) |
Стандарт цветности | NTSC, PAL, SECAM |
Разрешение видео | 576i@25, 480i@29.97 |
Номинальный уровень сигнала | 1.0 В, размах ±5% |
Отношение сигнал/шум | > 55 дБ |
Аналоговый аудио выход | |
Тип разъёма | 2 х BNC female для первой аудиодорожки, 2 х RCA female для второй аудиодорожки |
Импеданс |
RCA, BNC(L&R) - 75 Ом 2 х DB9 - 600 Ом |
Режим выхода | Left, Right, Dual Mono, Stereo |
Выходной уровень | 0 дБм при 600 Ом (0 dBu), диапазон настройки 0 - 63dB |
Обработка вспомогательных данных | |
Субтитры | DVB, EBU |
VBI | Teletext, WSS |
Closed Caption | EIA 608, EIA 708, EIA 608-to-708 |
Резервирование | |
Резервирование портов | Переключение между тюнером, входом ASI и входом TSoIP |
Условие переключения | Потеря синхронизации TS |
Управление и мониторинг | |
Тип разъёма | 1 x RJ-45 10/100 Base-T |
Удаленное управление | SNMP v2, HTTP (веб-интерфейс), ПО HDMS |
Локальное управление | LCD дисплей и 6 кнопок управления на передней панели |
Разъем наушников | Контроль первой либо второй аудиодорожки |
Последовательный порт | 1 x RS-232 9pin D-sub, только для отладки |
Обновление ПО | Telnet/FTP, WEB/HTTP или USB |
Физические параметры | |
Размеры | 445 х 320 х 45 мм |
Вес | 5,0 кг |
Напряжение питания | AC 90 ... 250 В, 50/60 Гц |
Потребляемая мощность | 25 Вт (без учёта подачи напряжения на LNB) |
Допустимая температура при эксплуатации | 0 ... 45оС |
Допустимая температура при хранении | -10 ... 60оС |
Допустимая влажность при эксплуатации | 10 ... 90% |
